1. 概述
上一篇文章中，我们用字符比较的方式编写代码实现了 Patricia Trie，但原论文采用的是二进制位比较的方式。那么，心里可能会有一些疑问：
- 原论文涉及到好多其它概念，两者为什么都是 Patricia Trie？
- 二进制位比较是如何推广到字符比较方式的？
- 二进制位比较与字符比较，两者分别有哪些优点和缺点？
那么，就带着这些疑问，继续我们的字典树之旅。相信看完这篇文章，您会找到自己的答案。
2. 由基数说起
2.1. 基数(radix)
基数(radix)，在定位数系(positional numeral system)中表示不重复编码(digit)的数量。
譬如在10进制中，有 {0, 1, 2, ... ,8, 9} 共10个编码，那么基数就是10；
譬如在16进制中，有 {0, 1, 2, ... ,e, f} 共16个编码，那么基数就是16；
…………
然后，我们还可以采用 EASCII 字符编码来作为不重复编码的集合，那么其基数就是256；
然后，我们还可以采用 UTF-16 字符集来作为不重复编码的集合，那么其基数就是65536
…………
当然，我们也可以设计出一个26进制，譬如用小写英文字母 {a, b, c, ... , y, z} 来作为不重复编码的集合，那么其基数就是26；
也就是说，我们可以根据需要定义一套编码集，而这个基数就是这套编码集的数量。
注：其实这里的基数(radix)，也可以看作是集合论中的基数(cardinal)，两者都有元素数量的含义，而编码集也可以看作是集合论中的有限有序集。
2.2. 基数树(radix tree)
基数概念推广到树中，那么这个基数就是 R 的大小。譬如，我们在前两篇文章中的节点定义中都有一个 R，用来表示数组大小。类似于如下定义：
class RadixNode{
// 值
V val;
// 子节点数组
RadixNode<V>[] table;
// R为数组容量
public RadixNode(int R) {
this.table = new RadixNode[r];
}
}
这棵树会有基数 R 个分支，且因为编码集是一个有序集，因此数组中的每一个位置都可以对应为一个唯一编码。
2.3. 基数与二进制
二进制的基数是2，其编码集合为 {0, 1}；
而数据在计算机中都是用二进制来表示的，
那么，4进制也可以用二进制编码的方式来表示，其编码集合为 {00, 01, 10, 11}；
然后，8进制也可以用二进制编码的方式来表示，其编码集合为 {000, 001, ... ,110, 111}；
然后，16进制也可以用二进制编码的方式来表示，其编码集合为 {0000, 0001, ... ,1110, 1111}，当然也可以转换成 {0, 1, 2, ... ,e , f}来表示。
…………
我们可以得到一个公式：$R = 2^r(r>=1)$ ；R 为基数, r 为位数。
当使用 4 bit 来表示一个编码时 ，$ R=2^4=16$，那么此时基数就是为16。
5 bit，R 就是32；
……
8 bit，R 就是256，正好对应 ASCII 码；
9 bit，R 就是512；
……
16 bit，R 就是65536，正好是 UTF-16 字符集。
……
于是，如果我们把 R 设为256 或 65536，我们就又回到了字符编码的世界，位与字符的转换由编程语言帮我们处理了。
再进一步，直接将字符看作是编码的基本单元，那么我们还可以选择部分字符来作为编码集，根据需要设计26进制，36进制，37进制……等等，正如16进制可以用16个字符来表示。
既然计算机中数据都是用二进制来表示的，我们当然就可以基于位操作来实现 Radix Tree。
2.4. 基数树与二进制
2.4.1. R 为 2
我们先来看看R 为2的情形，此时只有两个编码 {0,1}。我们可以初始化节点：
// 数组大小为 2
RadixNode<V> node = new RadixNode<>(2);
也就是说其构造函数会初始化数组容量为 2：
RadixNode<V>[] table = new RadixNode[2];
我们发现有且仅有两个链接，那么干脆直接将节点定义成二叉搜索树形式：
class BinaryNode{
// 值
V val;
// 左孩子(空 或 0)
BinaryNode<V> left;
// 右孩子(空 或 1)
BinaryNode<V> right;
public BinaryNode() {
}
}
现在，我们根据这个节点定义来构建一棵树，例如有三个键："ab", "ac" 和 "hi"。
首先，将字符串转换成二进制形式（为了避免树太高，这里按ASCII 编码转换）；
然后，每个 bit 为一个节点，将其保存到树中。如下图所示：
![图1：基数树(R=2)]( "图1：基数树(R=2)")
图1：基数树(R=2)
最后，我们得到了一棵高度为16的树。
注：图中标出0和1，仅为帮助理解，节点中无此字段，是隐式定义；节点中也无需保存键。
2.4.2. R 为16
可想而知，仅仅是两个字符的字符串，就需要16次节点查找，效率是非常低的。
那么，我们还可以一个节点保存 4bit(nibble) ，还是这三个字符串，再画个图：

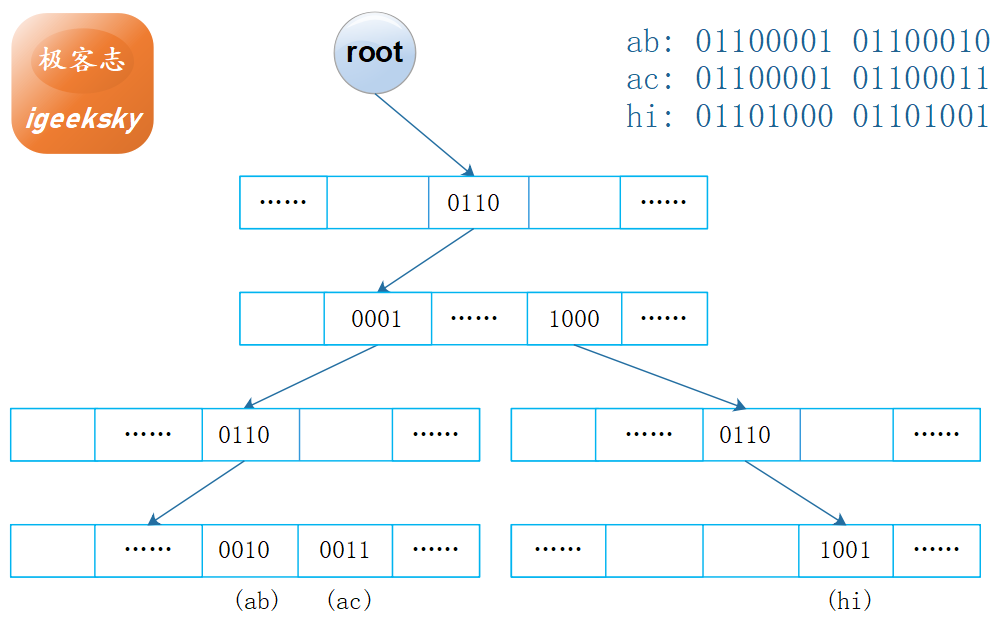

![图2：基数树(R=16)]( "图2：基数树(R=16)")
图2：基数树(R=16)
注1：图中标出0110等，仅为帮助理解，节点中无此字段，是隐式定义；节点中也无需保存键。
注2：以太坊的MPT（Merkle Patricia Tree）就是上图这个结构的复合运用，根节点保存了树的Hash 值。
这样，树的高度变为4，但不能再用二叉树了，又需要定义一个数组来保存子节点， $R=2^4=16$ 。
// 数组大小为 16
RadixNode<V> node = new RadixNode<>(16);
那么，能不能继续用二叉搜索树，但又让树变矮呢？下面来看几个变体。
2.5. 变体一
我们先来定义节点：
class BinaryNode<V>{
// 键（节点中需保存完整的键）
// 因为是二进制，键其实可以不局限于字符串，这里为了方便依然设为字符串
String key;
// 值
V val;
// 左孩子
BinaryNode<K,V> left;
// 右孩子
BinaryNode<K,V> right;
}
具体还是先看张图：

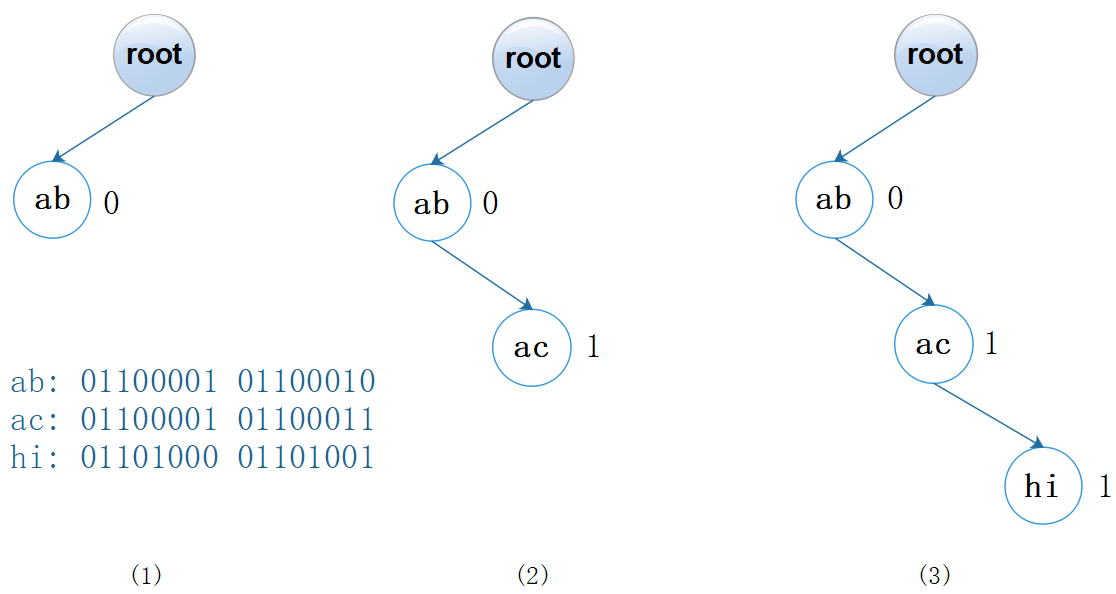

![图3：二进制树(变体一)]( "图3：二进制树(变体一)")
图3：二进制树(变体一)
新增键：
假设键值相同，依次在树中插入 "ab", "ac" 和 "hi"，过程如下：
- 插入“ab”：判断 "ab" 的第 0 个 bit，为0，将其添加为根节点的左孩子；
- 插入"ac"：判断 "ac" 的第 0 个 bit，为0，根节点左孩子已存在节点 "ab" 且 "ab" != "ac"；判断第 1 个bit，为1，将其添加为 "ab" 的右孩子；
- 插入 "hi"：判断 "hi" 的第 0 个 bit，为0，根节点左孩子已存在节点 "ab" 且 "ab" != "hi"；判断第 1 个bit，为1，"ab" 节点已存在右孩子"ac" 且 "ac" != "hi"；判断第 2 个 bit， 为1，将其添加为 "ac" 节点的右孩子。
查找键类似。
即是说，树的第 n 层就判断第 n 个bit：如果为0，查找左子树；如果为1，查找右子树。但是，每一层都要判断输入键是否与当前节点的键是否相同。
这个数据结构有点莫名其妙的地方在于：既然每一层都要判断查找键与节点的键是否相同，从计算机硬件层面来说，其实是每一层都要判断两个键的全部 bit 是否完全相同，那这个数据结构按 bit 比较的意义何在？
注：我是在《Algorithms in C. 3ed[^2]》的15.1 节看到这个介绍的，当时非常非常困惑。然后找了些相关论文来读，结果也没发现哪篇论文有类似结构（如果哪位朋友看到了介绍这个的论文，烦请告知）。
或许，作者只是为了展现有这样一种可能性，然后引出其它变体？
2.6. 变体二

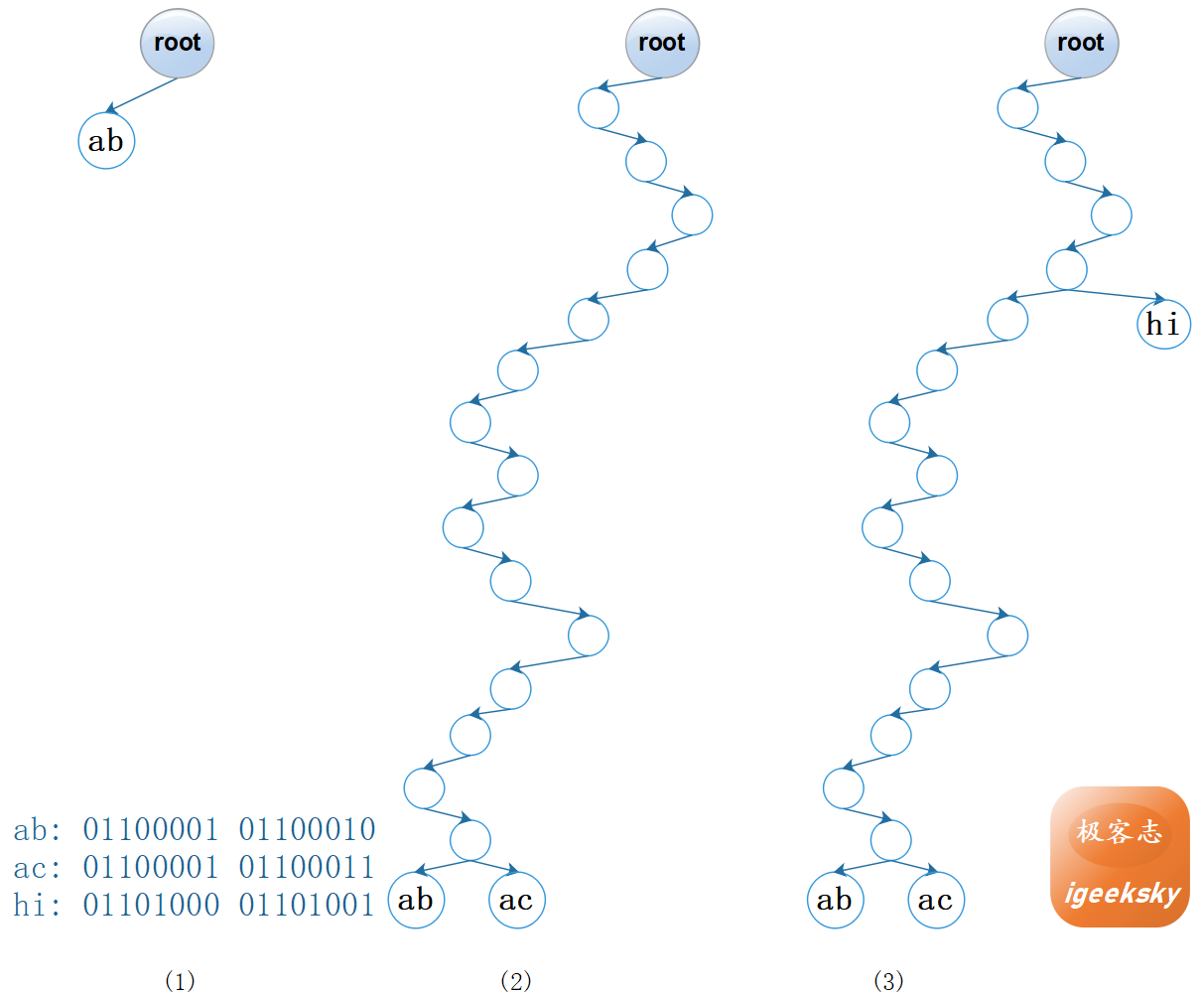

![图4：二进制树(变体二)]( "图4：二进制树(变体二)")
图4：二进制树(变体二)
新增键：
- 插入“ab”：判断 "ab" 的第 0 个 bit，为0，将其添加为根节点的左孩子；
- 插入"ac"："ab" 和 "ac" 的第 15 个 bit不同，按bit依次添加空节点，最后将第15层空节点的左孩子设为 "ab"，右孩子设为 "ac"。
- 插入 "hi"："hi" 的第 4 个 bit 与已存在的节点不同，将 "hi" 设为第4层空节点的右孩子。
查找键（以查找"ab"为例）：
- 判断 "ab" 的第 0 个 bit，为0，查找左子树；
- 判断左子树是否为叶子节点，不是叶子节点，判断第 1 个 bit，第 2 个 bit……第15个bit，到达第16层节点；
- 判断第16层节点是否为叶子节点：是，全键比较。
- 判断键是否相同：是，返回键值对；否，返回空。
注：
变体二与变体一的不同：变体二仅在叶子节点保存键，因此只需在叶子节点进行全键比较。
变体二与 2.4.1 的不同：变体二消除了单一分支的空节点，叶子节点增加了键字段。
2.7. PATRICIA
变体二有一个问题：树中有大量的空节点。而 PATRICIA，正是要解决这个问题。
2.7.1. 节点定义
惯例，我们先定义节点：
private static class PatriciaBinaryNode<V> {
// 差异位的下标位置
final int diffIndex;
// 完整的键
final String key;
// 值
V val;
// 左孩子
PatriciaBinaryNode<V> left;
// 右孩子
PatriciaBinaryNode<V> right;
// root 的构造方法
PatriciaBinaryNode() {
this.diffIndex = 0;
this.key = String.valueOf('\0');
this.left = this.right = this;
}
// 普通节点构造方法
PatriciaBinaryNode(int diffIndex, String key, V value) {
this.diffIndex = diffIndex;
this.key = key;
this.val = value;
}
}
2.7.2. 查找与新增

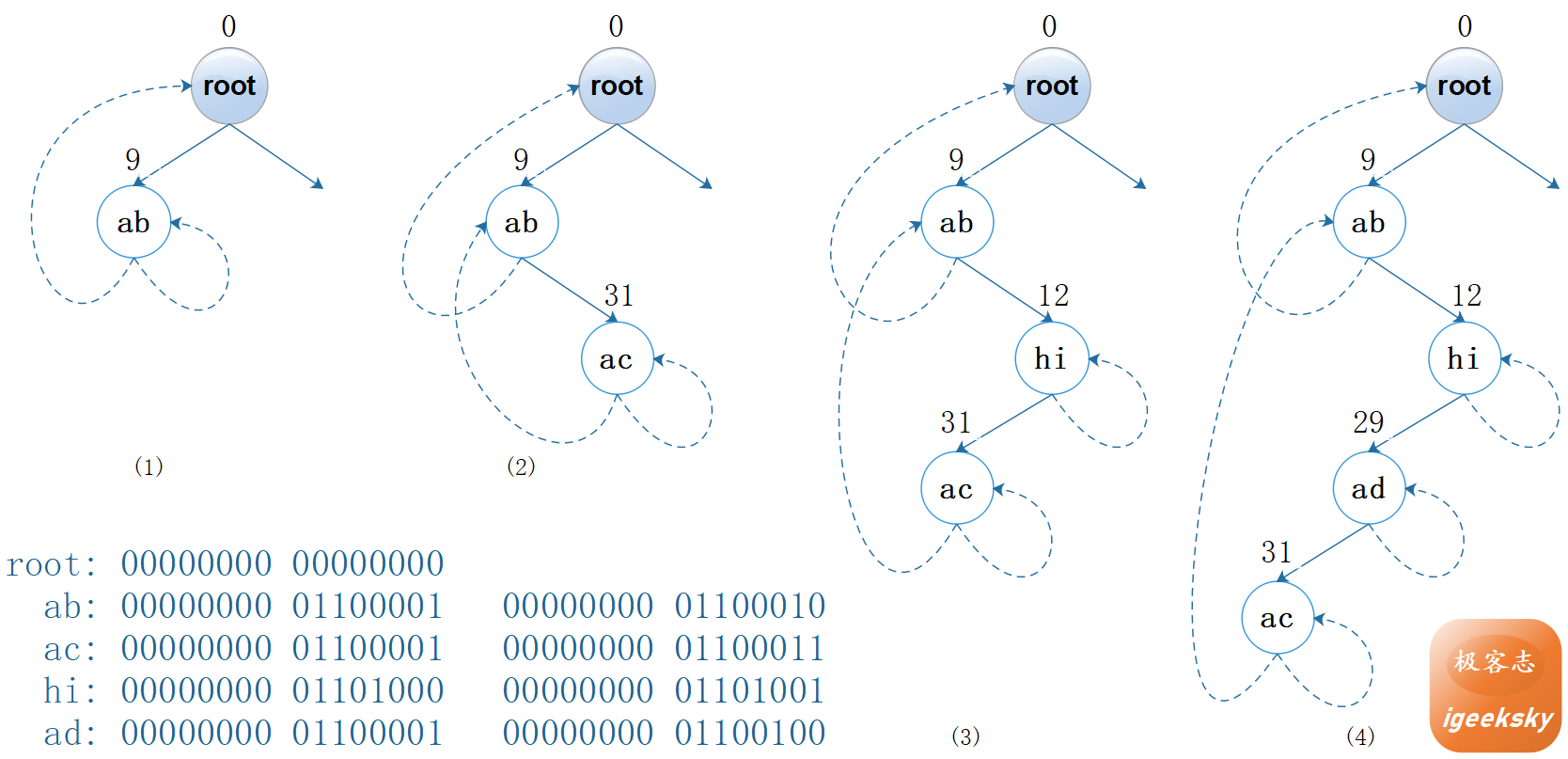

![图5：Patricia(二进制)]( "图5：Patricia(二进制)")
图5：Patricia(二进制)
-
图中的虚线为上指链接，即该链接指向自身或祖先节点；
-
root 节点的字符串为 '\0'，差异位的下标 diffIndex 为0；
-
为跟代码一致，这里采用 UTF-16 字符集编码进行转换。
2.7.2.1. 查找键
基本思路：先找到上指链接，然后再判断键是否相同。
从根节点依次向下查找，每次都根据当前所在节点的 diffIndex 获取键的 bit：如果该bit为0，向左；如果该bit为1，向右。一旦孩子节点的链接为上指链接，则停止查找 (child.diffIndex <= current.diffIndex)。
这里以查找"hi"为例【图5的 (4)】：
- root 节点作为起点，root 节点的 diffIndex 为 0，键"hi" 的第 0 个 bit 为 0，查找左孩子；
- 左孩子为 "ab" 节点，"ab" 节点的 diffIndex 为 9，键"hi" 的第 9 个 bit 为 1，查找右孩子；
- 右孩子为 "hi" 节点，"hi" 节点的 diffIndex 为12，键"hi" 的第 12 个bit 为 1，查找右孩子；
- "hi" 节点的右孩子为上指链接，该链接指向自身，停止查找。
- 判断 “hi” 节点的键是否与输入键"hi"相同：是，返回值；否，返回空。
2.7.2.2. 新增键值对
基本思路：先查找，后新增。
这里以新增 "hi" 为例【图5的 (2)—>(3)】
- 首先调用查找方法，找到 "ac" 节点【图5的 (2)】；
- 比较 "ac" 与 "hi"，找到两者 的差异位下标为 12 （用于确定新增节点的位置）；
- 再次从根节点开始向下查找，当遇到 "ac" 节点的 diffIndex 大于 12，结束查找；
- "hi" 的第 9 个 bit为1，将其添加为 "ab" 节点的右孩子；
- "hi" 的第 12 个 bit为 1，"hi" 节点的右孩子指向自身，左孩子指向 "ac"节点；
最后，将 "hi" 节点新增到 "ab" 节点和 "ac" 节点之间【图5的 (3)】。
2.7.2.3. 代码实现
具体的代码实现如下，关键步骤已加注释，这里不再详述。
public class PatriciaBinaryTrie<V> implements Trie<V> {
private final IntegerValue size = new IntegerValue();
private final PatriciaBinaryNode<V> root = new PatriciaBinaryNode<>();
/**
* 添加键值对
*
* @param key 键
* @param value 值
*/
@Override
public void put(String key, V value) {
Assert.notNull(value);
// 1.查找最接近的节点
PatriciaBinaryNode<V> near = find(key);
String nearKey = near.key;
// 2.判断键是否相同，相同则设置并返回，不同则跳到过程3
if (Objects.equals(key, nearKey)) {
if (near.val == null) {
size.increment();
}
near.val = value;
return;
}
// 3.找到两个键的差异位
int diffAt = KeyBits.diffAt(key, nearKey);
// 4.新增节点
insert(key, value, diffAt);
}
/**
* 新增节点
*
* @param key 键
* @param value 值
* @param diffAt 差异位下标
*/
private void insert(String key, V value, int diffAt) {
PatriciaBinaryNode<V> path = root, current = (KeyBits.bitAt(key, path.diffIndex) > 0) ? path.right : path.left;
while (true) {
/*
* 如果 current.diffIndex 大于等于已经比较得到的差异位 diffAt（插入键的范围下界），
* 或者 current.diffIndex 小于等于 path.diffIndex（遇到上指链接，插入键的范围上界）：
* 结束查找并新增节点
*/
if (current.diffIndex >= diffAt || current.diffIndex <= path.diffIndex) {
PatriciaBinaryNode<V> node = new PatriciaBinaryNode<>(diffAt, key, value);
// 新增节点的链接指向当前节点
int bit = KeyBits.bitAt(key, node.diffIndex);
node.left = bit > 0 ? current : node;
node.right = bit > 0 ? node : current;
// 父节点的链接指向新增节点
bit = KeyBits.bitAt(key, path.diffIndex);
if (bit > 0) {
path.right = node;
} else {
path.left = node;
}
size.increment();
return;
}
path = current;
current = (KeyBits.bitAt(key, current.diffIndex) > 0) ? current.right : current.left;
}
}
/**
* 查找键关联的值
*
* @param key 键
* @return 值
*/
@Override
public V get(String key) {
PatriciaBinaryNode<V> near = find(key);
return (Objects.equals(key, near.key)) ? near.val : null;
}
/**
* 找到最接近的节点
*
* @param key 键
* @return 与输入的 key 最接近的节点
*/
private PatriciaBinaryNode<V> find(String key) {
Assert.hasLength(key);
PatriciaBinaryNode<V> path = root;
while (true) {
PatriciaBinaryNode<V> current = (KeyBits.bitAt(key, path.diffIndex) > 0) ? path.right : path.left;
if (current.diffIndex <= path.diffIndex) {
return current;
}
path = current;
}
}
}
为避免篇幅过长，其它代码不再贴出，有兴趣可以访问：
Github：https://github.com/patricklaux/perfect-code
Gitee：https://gitee.com/igeeksky/perfect-code
2.7.3. 分析
无序：观察图5，我们会发现这棵树并不像常见的二叉树一样，左小右大，因此是无序的。但如预排序再依次插入键到树中，则是有序的，有兴趣的话可以试画图推演。另，由于其无序性，类似于前缀匹配、包含匹配之类的方法的实现会有问题，需要前驱节点和后继节点之类的方式来补充，这里并没有进行实现。
树高：最坏的情况下，树的高度等于最长的键所有位的长度。即如果一个键有10个字符，一个字符按16bit 计算，最坏的情况下，查找该键需要经过 16 * 10 = 160 个节点。
前缀：仔细推演，我们会发现一个键不能是另外一个键的前缀。譬如，在这棵树中 "a" 和 "ab" 不能同时存在。 “a” 和 "ab" 的前16位相同，其差异位是17，而 "a" 没有17位，因此无法比较。这个可以采用C语言中字符串的做法，在后面补一个空字符 '\0' 来解决。原代码逻辑无需改变，只是比较的时候发现不够长就补一个 '\0'，如有兴趣可以看 com.igeeksky.perfect.nlp.string.KeyBits 这个类。
3. 小结
回到文章开头的问题：
-
原论文涉及到许多其它概念，两者为什么都是 Patricia Trie？
原论文描述的几乎是一个完整的检索系统，因此包含了许多术语和概念，但其算法的核心思想是合并单路分支。因此，无论字符比较方式还是二进制比较方式，只要是合并单路分支，都可以认为是 Patricia trie（原论文见参考资料3）。
-
二进制位比较是如何推广到字符比较方式的？
如果看作是基数树，位比较推广到字符比较，只是基数大小变化而已。
-
二进制位比较与字符比较，两者分别有哪些优点和缺点？
二进制位比较，减少了空链接，但增加了树的高度，查找的时间性能会变差。同时，虽然空链接少了，但一个bit一个节点的方式依然会耗费大量内存。在上面介绍的这么多结构中，<2.4.2. R为16> 是相对合理的，在时间和空间上找到了一个比较完美的平衡点。
最后，感谢您的阅读！不要忘了点赞收藏哦！
参考资料
[1]: R. Sedgewick and K. Wayne. "Algorithms, fourth edition." Addison-Wesley(2011):730-753
[2]: R. Sedgewick. "Algorithms in C, third edition." Addison-Wesley(1998):614-648
[3]: Morrison, Donald R.. “PATRICIA—Practical Algorithm To Retrieve Information Coded in Alphanumeric.” Journal of the ACM (JACM) 15 (1968): 514 - 534
[4]: Donald E. Knuth. "The Art of Computer Programming. Volume III: Sorting and Searching." Addison-Wesley(1973):492-512
