随着3D技术的不断革新，为了让更多的用户领略历史之美，越来越多的博物馆开始举办线上展览。通过模拟不同的环境、灯光投影、360°无死角放大缩小展品，观众可以享受到身临其境的沉浸体验。不仅如此，给展品加上BGM或者语音解说，帮助观众更加了解展品的详细背景，让演示场景更有代入感。

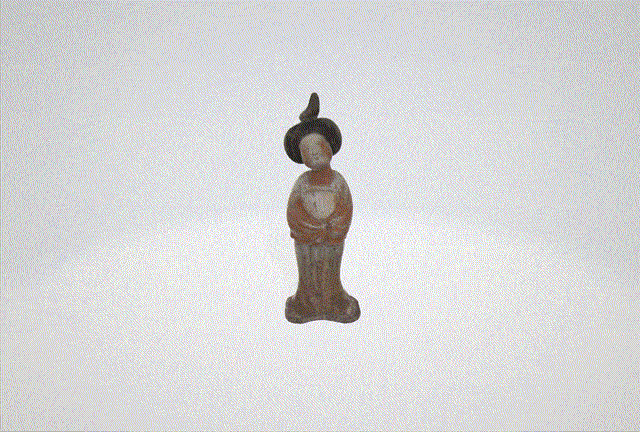

效果示意

看完如此逼真的效果展示，是不是想知道究竟是怎么实现的呢？

通过Android Studio的Kotlin工程实现 3D场景构建、物品展示以及声音播放功能，就可以做到。

一、准备3D模型

华为移动服务最新开放的3D物体建模服务（3D Modeling Kit），助力轻松建模。我们只需使用手机相机，通过拍摄物体的不同角度图像，便可实现物体的3D几何模型和纹理的自动化生成，为应用提供3D模型构建、预览等能力。具体操作指导可参考《5分钟给商品建立3D模型，我是如何做到的？》

二、制作3D物体视图

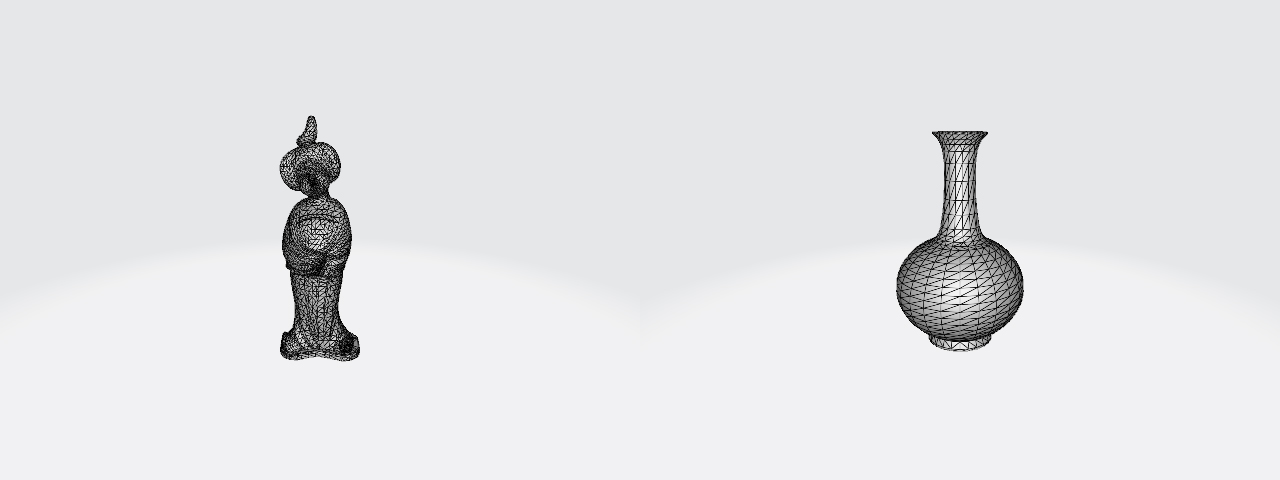

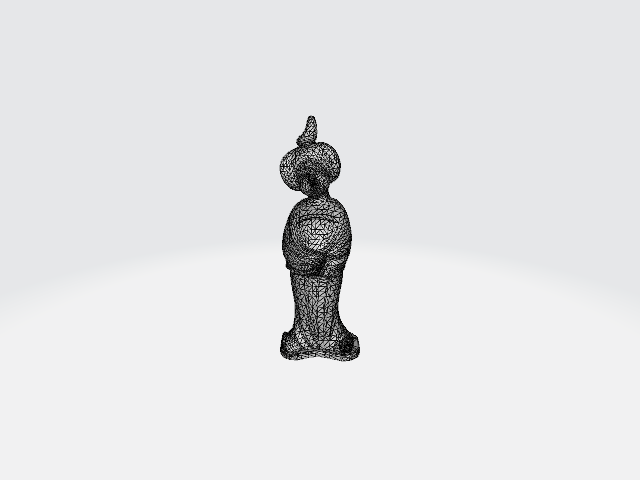

接下来我们将准备好的展品3D模型，通过华为图形引擎服务创建一个可交互的3D物体视图，如图所示：

↓↓↓

↓↓↓

集成华为图形引擎服务

软件要求：JDK1.7及以上版本

• minSdkVersion ：设置为19或以上

• targetSdkVersion：设置为19或以上

• compileSdkVersion：设置为19或以上

• Gradle 3.5及以上版本

在build.gradle文件中配置以下内容：

 buildscript { repositories { ... maven { url 'https://developer.huawei.com/repo/' } } ... } allprojects { repositories { ... maven { url 'https://developer.huawei.com/repo/' } } }

在应用级build.gradle文件中配置以下内容：

 dependencies { ... implementation 'com.huawei.scenekit:full-sdk:5.1.0.300' } 示例工程使用了Kotlin的viewBinding功能从而略过了视图初始化样板代码。可在应用级build.gradle文件里加入如下代码来启用viewBinding功能： android { ... buildFeatures { viewBinding true } ... }

build.gradle文件同步完成后，就能在工程中使用图形引擎服务了。

本文中，我们仅需要使用该服务即可展示物品的3D图像，并且与之进行交互。如果还需要使用其他功能，可以参阅华为图形引擎服务官方文档。

创建3D视图

创建自定义视图的目的很简单，确保视图初始化完成后，第一个模型能自动加载到视图里。通过默认的SceneView手动实现模型加载，如下所示：

 import android.content.Context import android.util.AttributeSet import android.view.SurfaceHolder import com.huawei.hms.scene.sdk.SceneView class CustomSceneView : SceneView { constructor(context: Context?) : super(context) constructor( context: Context?, attributeSet: AttributeSet? ) : super(context, attributeSet) override fun surfaceCreated(holder: SurfaceHolder) { super.surfaceCreated(holder) loadScene("qinghuaci/scene.gltf") loadSpecularEnvTexture("qinghuaci/specularEnvTexture.dds") loadDiffuseEnvTexture("qinghuaci/diffuseEnvTexture.dds") } }

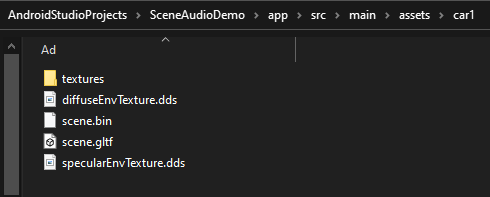

展示物品需添加相关模型文件，打开工程文件夹，在“src/main”路径下创建“assets”文件夹，将3D模型文件保存，比如：

surfaceCreated中的loadScene()、loadSpecularEnvTexture()和loadDiffuseEnvTexture()方法用于加载物品。创建surface后，第一个物品将加载到surface中。 接下来，打开用于展示3D模型视图的XML文件，本工程中为activity_main.xml。在该文件中，创建刚才构造的CustomSceneView。下方代码使用了箭头图片用以在不同的物品模型间切换。

 <?xml version="1.0" encoding="utf-8"?> <androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" tools:context=".MainActivity"> <com.example.sceneaudiodemo.CustomSceneView android:id="@+id/csv_main" android:layout_width="match_parent" android:layout_height="match_parent"/> <ImageView android:id="@+id/iv_rightArrow" android:layout_width="32dp" android:layout_height="32dp" android:layout_margin="12dp" android:src="@drawable/ic_arrow" android:tint="@color/white" app:layout_constraintBottom_toBottomOf="parent" app:layout_constraintEnd_toEndOf="parent" app:layout_constraintTop_toTopOf="parent" /> <ImageView android:id="@+id/iv_leftArrow" android:layout_width="32dp" android:layout_height="32dp" android:layout_margin="12dp" android:rotation="180" android:src="@drawable/ic_arrow" android:tint="@color/white" app:layout_constraintBottom_toBottomOf="parent" app:layout_constraintStart_toStartOf="parent" app:layout_constraintTop_toTopOf="parent" /> </androidx.constraintlayout.widget.ConstraintLayout>

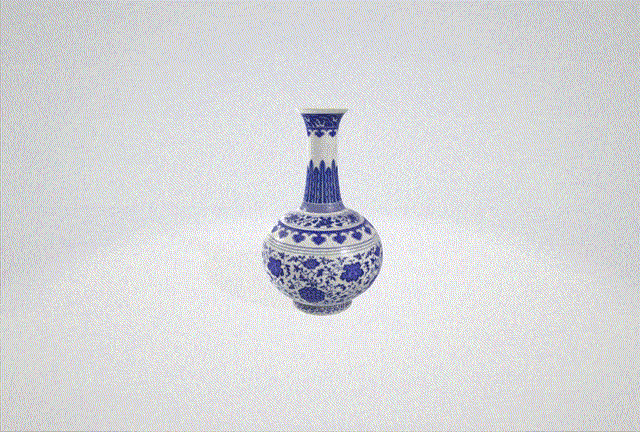

一切准备就绪，应用打开之后就能看到第一个展品：青花瓷花瓶了。

增加切换功能

现在，我们通过切换功能来查看多个展品3D模型。 在MainActivity中，配置如下信息：

 private lateinit var binding: ActivityMainBinding private var selectedId = 0 private val modelSceneList = arrayListOf( "qinghuaci/scene.gltf", "tangyong/scene.gltf", ) private val modelSpecularList = arrayListOf( "qinghuaci/specularEnvTexture.dds", "tangyong/specularEnvTexture.dds", ) private val modelDiffList = arrayListOf( "qinghuaci/diffuseEnvTexture.dds", "tangyong/diffuseEnvTexture.dds", ) override fun onCreate(savedInstanceState: Bundle?) { super.onCreate(savedInstanceState) binding = ActivityMainBinding.inflate(layoutInflater) val view = binding.root setContentView(view) binding.ivRightArrow.setOnClickListener { if (modelSceneList.size == 0) return@setOnClickListener selectedId = (selectedId + 1) % modelSceneList.size // 确保ID处于模型列表的范围内。 loadImage() } binding.ivLeftArrow.setOnClickListener { if (modelSceneList.size == 0) return@setOnClickListener if (selectedId == 0) selectedId = modelSceneList.size - 1 // 确保ID处于模型列表的范围内。 else selectedId -= 1 loadImage() } } private fun loadImage() { binding.csvMain.loadScene(modelSceneList[selectedId]) binding.csvMain.loadSpecularEnvTexture(modelSpecularList[selectedId]) binding.csvMain.loadDiffuseEnvTexture(modelDiffList[selectedId]) }

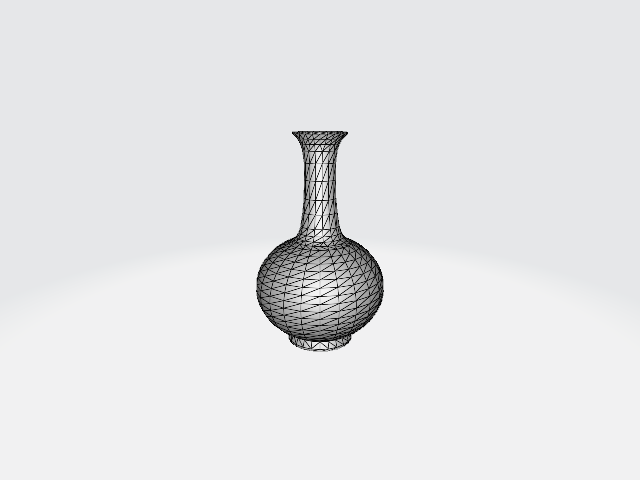

在onCreate()中，创建了一个简单的逻辑，查看下一个/上一个模型。物品文件路径以字符串的形式保存于各个硬编码列表中。可以自行修改这个逻辑，使模型呈现更富动态。其中selectedId表示正在展示的物品模型ID。 这样，就实现了利用SceneView来展示3D模型，效果如下：

三、为展品增加讲解词

在加载不同的3D模型时，我们可以通过华为音频服务播放该展品对应的讲解词，为用户提供展品详细介绍。 集成华为音频服务

软件要求：

• JDK版本1.8.211及以上版本

• minSdkVersion：设置为21

• targetSdkVersion：设置为29

• compileSdkVersion：设置为29

• Gradle 4.6及以上版本

可以看到，音频服务相较于图形引擎服务软件要求更高，所以我们需要确保满足音频服务的使用要求。

首先，打开应用级build.gradle文件，添加音频服务的相关配置。

 dependencies { ... implementation 'com.huawei.hms:audiokit-player:1.1.0.300' ... }

之前在配置图形引擎服务时，已经添加了必要的库，所以项目级build.gradle不需要改动。 在activity_main.xml文件中，添加一个简单的播放按钮。

 <Button android:id="@+id/btn_playSound" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="Play" app:layout_constraintBottom_toBottomOf="parent" app:layout_constraintEnd_toEndOf="parent" app:layout_constraintStart_toStartOf="parent" />

这个按钮可以用来为展示中的物品播放声音。 然后，在MainActivity中添加以下配置：

 private var mHwAudioManager: HwAudioManager? = null private var mHwAudioPlayerManager: HwAudioPlayerManager? = null override fun onCreate(savedInstanceState: Bundle?) { ... initPlayer(this) binding.btnPlaySound.setOnClickListener { mHwAudioPlayerManager?.play(selectedId) //创建播放列表实例。selectedId：播放曲目的参数。 } ... } private fun initPlayer(context: Context) { val hwAudioPlayerConfig = HwAudioPlayerConfig(context) HwAudioManagerFactory.createHwAudioManager(hwAudioPlayerConfig, object : HwAudioConfigCallBack { override fun onSuccess(hwAudioManager: HwAudioManager?) { try { mHwAudioManager = hwAudioManager mHwAudioPlayerManager = hwAudioManager?.playerManager mHwAudioPlayerManager?.playList(getPlaylist(), 0, 0) } catch (ex: Exception) { ex.printStackTrace() } } override fun onError(p0: Int) { Log.e("init:onError: ","$p0") } }) } fun getPlaylist(): List<HwAudioPlayItem>? { val playItemList: MutableList<HwAudioPlayItem> = ArrayList() val audioPlayItem1 = HwAudioPlayItem() val sound = Uri.parse("android.resource://yourpackagename/raw/soundfilename").toString() // soundfilename不包含文件扩展名。 audioPlayItem1.audioId = "1000" audioPlayItem1.singer = "Taoge" audioPlayItem1.onlinePath = "https://lfmusicservice.hwcloudtest.cn:18084/HMS/audio/Taoge-chengshilvren.mp3" //此处Demo使用歌曲示意 audioPlayItem1.setOnline(1) audioPlayItem1.audioTitle = "chengshilvren" playItemList.add(audioPlayItem1) val audioPlayItem2 = HwAudioPlayItem() audioPlayItem2.audioId = "1001" audioPlayItem2.singer = "Taoge" audioPlayItem2.onlinePath = "https://lfmusicservice.hwcloudtest.cn:18084/HMS/audio/Taoge-dayu.mp3"//此处Demo使用歌曲示意 audioPlayItem2.setOnline(1) audioPlayItem2.audioTitle = "dayu" playItemList.add(audioPlayItem2) return playItemList }

上述配置添加完成后，就能为展品播放讲解词了。本工程使用的声音音频为线上资源。如果需要播放本地音频，可以参考官网指导。这样，就能导入音频文件，为物品播放声音了。

至此，我们就可以创建一个360°可旋转、放大缩小、带有音效的展览场景了。

最后，除了3D文物展示等应用场景，我们还可以把这些能力应用到很多相关行业，比如：

线上社交领域中的脸萌、视频表情包、视频虚拟背景； 电商购物领域的3D商品展示、家装场景渲染、AR试穿； 影音领域的3D解锁屏保/手机主题、3D特效渲染、直播表情包； 教育领域的3D教学、3D书籍、VR远程教学。
