Kubernetes Pod篇：带你轻松玩转Pod

日期：2021-06-08点击：576收藏

本文将对Kubernetes如何发布与管理容器应用进行详细说明，主要包括Pod概述、基本用法、生命周期、Pod的控制和调度管理、Pod的升级和回滚，以及Pod的扩容机制等内容，并结合具体详细的示例，带你轻松玩转Pod，开启Kubernetes容器的编排之路。

1、Pod概述

1.1 Pod是什么？

Pod是Kubernetes中的原子对象，是基本构建单元。

Pod表示集群上一组正在运行的容器。通常创建Pod是为了运行单个主容器。Pod 还可以运行可选的sidecar容器，以实现诸如日志记录之类的补充特性。（如：在Service Mesh中，和应用一起存在的istio-proxy、istio-init容器）

一个Pod中可以包含多个容器（其他容器作为功能补充），负责处理容器的数据卷、秘钥、配置。

1.2 为什么要引入Pod概念？

原因1：Kubernetes可扩展

Kubernetes不会直接和容器打交道，Kubernetes的使用者能接触到的资源只有Pod，而Pod里可以包含多个容器。当我们在Kubernetes里用kubectl执行各种命令操作各类资源时，是无法直接操作容器的，往往都是借助于Pod。

Kubernetes并不是只支持Docker这一个容器运行时。 为了让Kubernetes不和某种特定的容器运行时进行技术绑死，而是能无需重新编译源代码就能够支持多种容器运行时技术的替换，和我们面向对象设计中引入接口作为抽象层一样，在Kubernetes和容器运行时之间我们引入了一个抽象层，即容器运行时接口（CRI：Container Runtime Interface）。

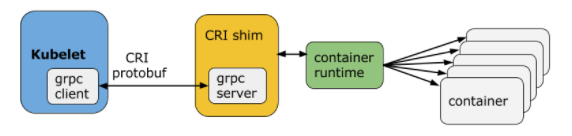

<u>借助CRI这个抽象层，使得Kubernetes不依赖于底层某一种具体的容器运行时实现技术，而是直接操作Pod，Pod内部再管理多个业务上紧密相关的用户业务容器，这种架构更便于Kubernetes的扩展。</u>

原因2：易管理

假设Kubernetes中没有Pod的概念，而是直接管理容器，那么有些容器天生需要紧密关联，如：在ELK中，日志采集Filebeat需要和应用紧密部署在一起。如果将紧密关联的一组容器作为一个单元，假设其中一个容器消亡了，此时这个单元的状态应该如何定义呢？应该理解成整体消亡，还是个别消亡？

这个问题不易回答的原因，是因为包含了这一组业务容器的逻辑单元，没有一个统一的办法来代表整个容器组的状态，这就是Kubernetes引入Pod的概念，并且每个Pod里都有一个Kubernetes系统自带的pause容器的原因，通过引入pause这个与业务无关并且作用类似于Linux操作系统守护进程的Kubernetes系统标准容器，以pause容器的状态来代表整个容器组的状态。

对于这些天生需要紧密关联的容器，可以放在同一个Pod里，以Pod为最小单位进行调度、扩展、共享资源及管理生命周期。

原因3：通讯、资源共享

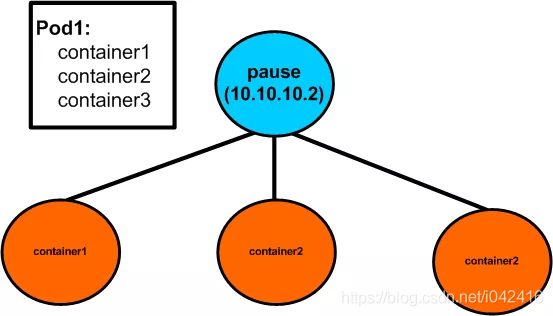

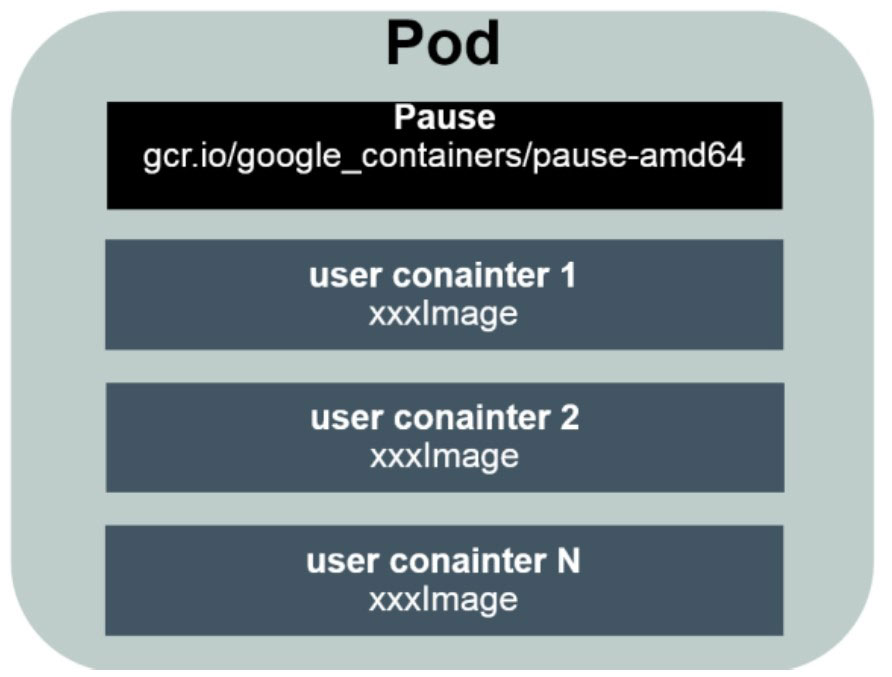

Pod里的多个业务容器共享Pause容器的IP，共享Pause容器挂接的Volume，这样既简化了密切关联的业务容器之间的通信问题，也很好地解决了它们之间的文件共享问题。

相同的namespace可以用localhost通信，可以共享存储等。

1.3 Pod能够带来什么好处

搞清楚了Pod的由来，它到底能够为我们带来哪些好处呢？

Pod做为一个可以独立运行的服务单元，简化了应用部署的难度，以更高的抽象层次为应用部署管提供了极大的方便。
Pod做为最小的应用实例可以独立运行，因此可以方便的进行部署、水平扩展和收缩、方便进行调度管理与资源的分配。
Pod中的容器共享相同的数据和网络地址空间，Pod之间也进行了统一的资源管理与分配。

2、Pod基本用法

无论通过命令kubectl，还是Dashboard图形管理界面来操作，都离不开资源清单文件的定义。如果采用Dashboard图形管理界面操作，最终还是基于kubectl命令操作的，这里只介绍使用kubectl命令来操作Pod。

关于kubectl命令更多说明，可以参考官方文档：https://kubernetes.io/docs/reference/generated/kubectl/kubectl-commands#-strong-getting-started-strong-

Pod资源清单中有几个重要属性：apiVersion、kind、metadata、spec以及status。其中apiVersion和kind是比较固定的，status是运行时的状态，所以最重要的就是metadata和spec两个部分。

(Kubernetes资源清单的定义，可参考上一篇文章：Kubernetes资源清单篇：如何创建资源？)

先来定义一个简单的Pod资源文件，命名为frontend-pod.yml：

示例中的Pod是在命名空间test中定义的，所以接下来的执行命令中都涉及指定命名空间的参数-n test。如果在默认命名空间default中定义，无需指定参数-n执行。

apiVersion: v1 kind: Pod metadata: name: frontend namespace: test # 如果没有命名空间test，需提前创建。也可以使用默认命名空间default，即：namespace属性标签可以不定义 labels: app: frontend spec: containers: - name: frontend image: xcbeyond/vue-frontend:latest # 发布在DockerHub中的镜像 ports: - name: port containerPort: 80 hostPort: 8080

可以使用命令kubectl explain pod来查看各个属性标签的具体用法及含义。

[xcbeyond@bogon ~]$ kubectl explain pod KIND: Pod VERSION: v1 DESCRIPTION: Pod is a collection of containers that can run on a host. This resource is created by clients and scheduled onto hosts. FIELDS: apiVersion <string> APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources kind <string> Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds metadata <Object> Standard object's metadata. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#metadata spec <Object> Specification of the desired behavior of the pod. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#spec-and-status status <Object> Most recently observed status of the pod. This data may not be up to date. Populated by the system. Read-only. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#spec-and-status

2.1 创建

基于资源清单文件来创建Pod，kubectl create -f <filename>：

[xcbeyond@localhost ~]$ kubectl create -f frontend-pod.yml pod/frontend created

2.2 查看状态

创建完Pod后，想知道Pod的运行状态，可通过命令kubectl get pods -n <namespace>查看：

（default命名空间，可不指定-n参数，非default则需指定具体namespace，否则查询不到。）

[xcbeyond@localhost ~]$ kubectl get pods -n test NAME READY STATUS RESTARTS AGE frontend 1/1 Running 0 36s

2.3 查看配置

如果想了解一个正在运行的Pod配置，可通过命令kubectl get pod <pod-name> -n <namespace> -o <json|yaml>查看：

（-o参数用于指定输出配置格式，json、yaml格式）

此时查看结果处于运行态的结果，其中包含很多属性，我们只需关注关键属性即可。

[xcbeyond@localhost ~]$ kubectl get pod frontend -n test -o yaml apiVersion: v1 kind: Pod metadata: creationTimestamp: "2020-11-19T08:33:20Z" labels: app: frontend managedFields: - apiVersion: v1 fieldsType: FieldsV1 fieldsV1: f:metadata: f:labels: .: {} f:app: {} f:spec: f:containers: k:{"name":"frontend"}: .: {} f:image: {} f:imagePullPolicy: {} f:name: {} f:ports: .: {} k:{"containerPort":80,"protocol":"TCP"}: .: {} f:containerPort: {} f:hostPort: {} f:name: {} f:protocol: {} f:resources: {} f:terminationMessagePath: {} f:terminationMessagePolicy: {} f:dnsPolicy: {} f:enableServiceLinks: {} f:restartPolicy: {} f:schedulerName: {} f:securityContext: {} f:terminationGracePeriodSeconds: {} manager: kubectl-create operation: Update time: "2020-11-19T08:33:20Z" - apiVersion: v1 fieldsType: FieldsV1 fieldsV1: f:status: f:conditions: k:{"type":"ContainersReady"}: .: {} f:lastProbeTime: {} f:lastTransitionTime: {} f:status: {} f:type: {} k:{"type":"Initialized"}: .: {} f:lastProbeTime: {} f:lastTransitionTime: {} f:status: {} f:type: {} k:{"type":"Ready"}: .: {} f:lastProbeTime: {} f:lastTransitionTime: {} f:status: {} f:type: {} f:containerStatuses: {} f:hostIP: {} f:phase: {} f:podIP: {} f:podIPs: .: {} k:{"ip":"172.18.0.5"}: .: {} f:ip: {} f:startTime: {} manager: kubelet operation: Update time: "2020-11-23T08:10:40Z" name: frontend namespace: test resourceVersion: "28351" selfLink: /api/v1/namespaces/test/pods/frontend uid: be4ad65c-e426-4110-8337-7c1dd542f647 spec: containers: - image: xcbeyond/vue-frontend:latest imagePullPolicy: Always name: frontend ports: - containerPort: 80 hostPort: 8080 name: port protocol: TCP resources: {} terminationMessagePath: /dev/termination-log terminationMessagePolicy: File volumeMounts: - mountPath: /var/run/secrets/kubernetes.io/serviceaccount name: default-token-bbmj5 readOnly: true dnsPolicy: ClusterFirst enableServiceLinks: true nodeName: minikube preemptionPolicy: PreemptLowerPriority priority: 0 restartPolicy: Always schedulerName: default-scheduler securityContext: {} serviceAccount: default serviceAccountName: default terminationGracePeriodSeconds: 30 tolerations: - effect: NoExecute key: node.kubernetes.io/not-ready operator: Exists tolerationSeconds: 300 - effect: NoExecute key: node.kubernetes.io/unreachable operator: Exists tolerationSeconds: 300 volumes: - name: default-token-bbmj5 secret: defaultMode: 420 secretName: default-token-bbmj5 status: conditions: - lastProbeTime: null lastTransitionTime: "2020-11-19T08:33:20Z" status: "True" type: Initialized - lastProbeTime: null lastTransitionTime: "2020-11-23T08:10:40Z" status: "True" type: Ready - lastProbeTime: null lastTransitionTime: "2020-11-23T08:10:40Z" status: "True" type: ContainersReady - lastProbeTime: null lastTransitionTime: "2020-11-19T08:33:20Z" status: "True" type: PodScheduled containerStatuses: - containerID: docker://84d978ee70d806d38b9865021d9c68881cf096960c7eb45e87b3099da85b4f6d image: xcbeyond/vue-frontend:latest imageID: docker-pullable://xcbeyond/vue-frontend@sha256:aa31cdbca5ca17bf034ca949d5fc7d6e6598f507f8e4dad481e050b905484f28 lastState: {} name: frontend ready: true restartCount: 0 started: true state: running: startedAt: "2020-11-23T08:10:40Z" hostIP: 172.17.0.2 phase: Running podIP: 172.18.0.5 podIPs: - ip: 172.18.0.5 qosClass: BestEffort startTime: "2020-11-19T08:33:20Z"

2.4 查看日志

如果想查看标准输出的日志，可以通过命令kubectl logs <pod-name> -n <namespace>查看：

[xcbeyond@localhost ~]$ kubectl logs frontend -n test

如果Pod中有多个容器，查看特定容器的日志需要指定容器名称kubectl logs <pod-name> -c <container-name>

2.5 修改配置

如果想修改已创建的Pod，如修改某个标签label，有以下几种方式：

（1）通过标签管理命令kubectl label设置或更新资源对象的labels。

该种方式只是针对标签的修改。

通过命令kubectl get pods -n <namespace> --show-labels查看标签：

[xcbeyond@localhost ~]$ kubectl get pods -n test --show-labels NAME READY STATUS RESTARTS AGE LABELS frontend 1/1 Running 0 4d app=frontend

通过命令kubectl label pod <pod-name> -n <namespace> <key=value>新增标签：

[xcbeyond@localhost ~]$ kubectl label pod frontend -n test tir=frontend pod/frontend labeled [xcbeyond@localhost ~]$ kubectl get pods -n test --show-labels NAME READY STATUS RESTARTS AGE LABELS frontend 1/1 Running 0 4d1h app=frontend,tir=frontend

通过命令kubectl label pod <pod-name> -n <namespace> <key=new-value> --overwrite修改标签：

[xcbeyond@localhost ~]$ kubectl label pod frontend -n test tir=unkonwn --overwrite pod/frontend labeled [xcbeyond@localhost ~]$ kubectl get pods -n test --show-labels NAME READY STATUS RESTARTS AGE LABELS frontend 1/1 Running 0 4d1h app=frontend,tir=unkonwn

（2）通过命令kubectl apply -f <filename>命令对配置进行更新。

（3）通过命令kubectl edit -f <filename> -n <namespace>命令对配置进行在线更新。

（4）通过命令kubectl replace -f <filename> -n <namespace> --force命令强制替换资源对象。

实际上，先删除在替换。

[xcbeyond@localhost ~]$ kubectl replace -f frontend-pod.yml --force pod "frontend" deleted pod/frontend replaced

2.6 删除

通过命令kubectl delete (-f <filename> | pod [<pod-name> | -l label]) -n <namespace>进行删除。

[xcbeyond@localhost ~]$ kubectl delete pod frontend -n test pod "frontend" deleted

3、Pod生命周期

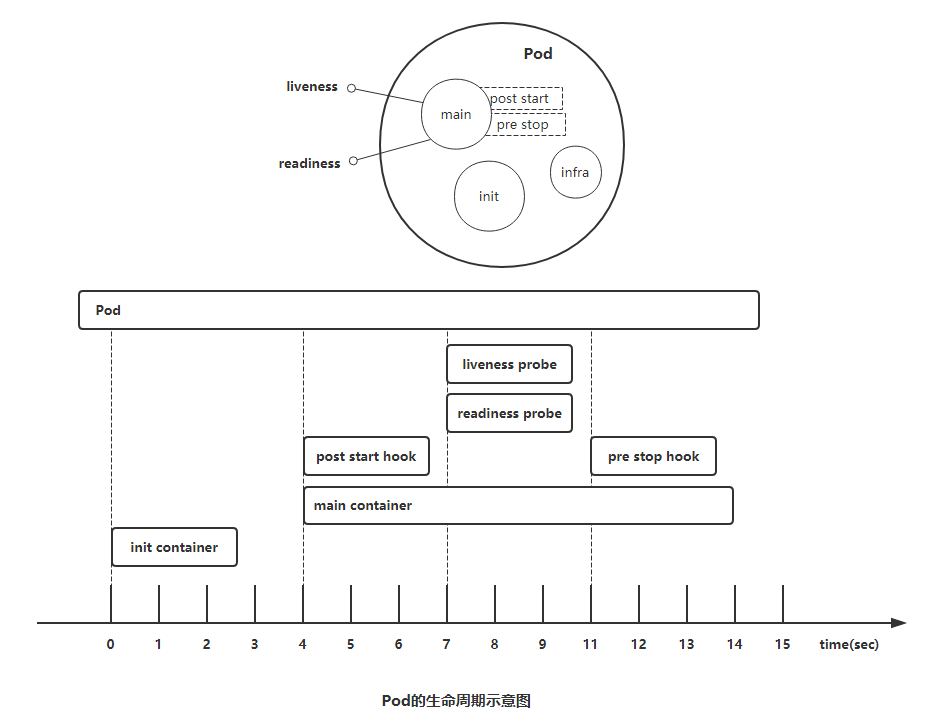

Pod对象自从其创建开始至其终止退出的时间范围称为其Pod生命周期。在这段时间中，Pod会处于多种不同的状态，并执行一些操作。其中，创建主容器（main container）为必需的操作，其他可选的操作还包括运行初始化容器（init container）、容器启动后钩子（post start hook）、容器的存活性探测（liveness probe）、就绪性探测（readiness probe）以及容器终止前钩子（pre stop hook）等，这些操作是否执行则取决于Pod的定义。如下图所示：

Pod的status字段是一个PodStatus的对象，PodStatus中有一个phase字段。

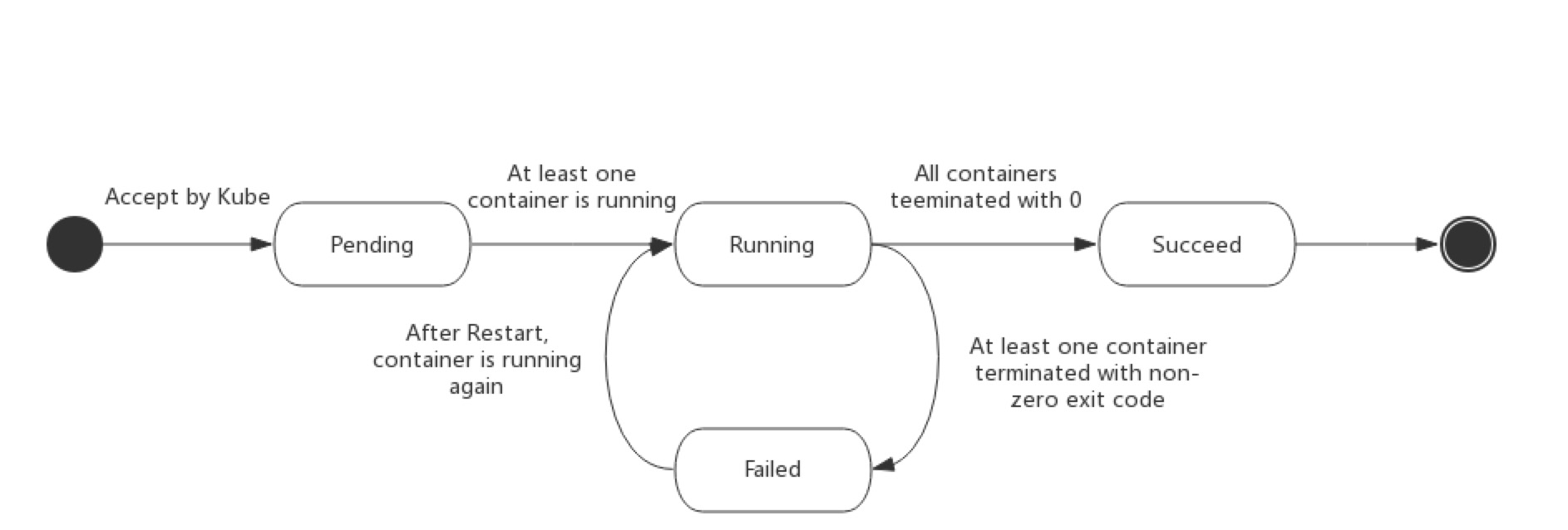

无论是手动创建还是通过Deployment等控制器创建，Pod对象总是处于其生命周期中以下几个阶段（phase）之一：

挂起（Pending）：API Server已经创建了该Pod，并已存入etcd中，但它尚未被调度完成，或者仍处于从仓库下载镜像的过程中。
运行中（Running）：Pod内所有容器均已创建，被调度至某节点，并且所有容器都已经被kubelet创建完成，且至少有一个容器处于运行状态、正在启动状态或正在重启状态。
成功（Succeeded）：Pod内所有容器都已经成功执行后退出终止，且不会再重启。
失败（Failed）：Pod内所有容器都已退出，并且至少有一个容器是因为失败而终止退出。即容器以非0状态退出或者被系统禁止。
未知（Unknown）：由于某种原因Api Server无法正常获取到该Pod对象的状态信息，可能由于无法与所在工作节点的kubelet通信所致（网络通讯不畅）。

3.1 Pod的创建过程

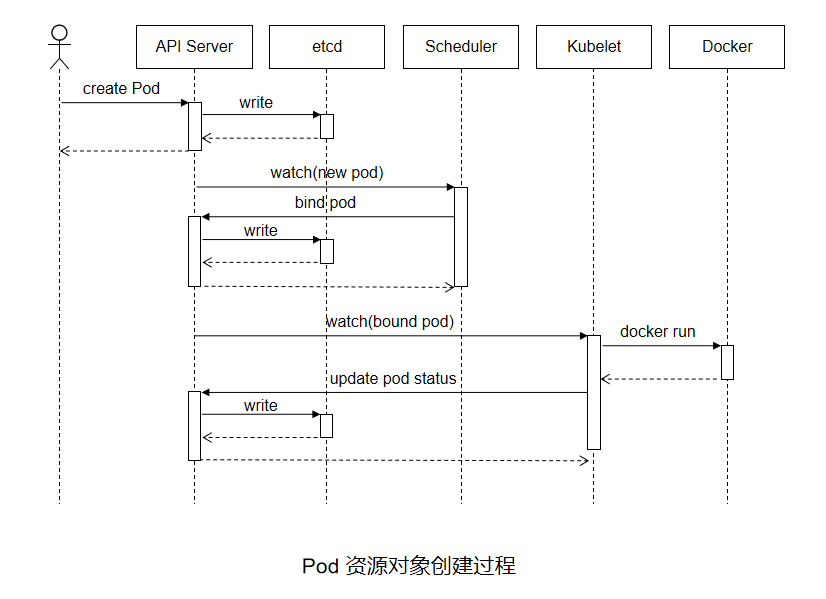

Pod是Kubernetes中的基础单元，了解它的创建过程对于理解其生命周期有很大的帮助，如下图描述了一个Pod资源对象的典型创建过程。

（1）用户通过kubectl或其他API客户端提交了Pod Spec给API Server。（create Pod）

（2）API Server尝试着将Pod对象的相关信息写入etcd存储系统中，待写入操作执行完成，API Server即会返回确认信息至客户端。

（3）API Server开始反馈etcd中的状态变化。

（4）所有的kubernetes组件均使用“watch”机制来跟踪检查API Server上的相关的变动。

（5）kube-scheduler（调度器）通过其“watcher”觉察到API Server创建了新的Pod对象但尚未绑定至任何工作节点。

（6）kube-scheduler为Pod对象挑选一个工作节点并将结果信息更新至API Server。

（7）调度结果信息由API Server更新至etcd存储系统，而且API Server也开始反馈此Pod对象的调度结果。

（8）Pod被调度到的目标工作节点上的kubelet尝试在当前节点上调用Docker启动容器，并将容器的结果状态返回送至API Server。

（9）API Server将Pod状态信息存入etcd系统中。

（10）在etcd确认写入操作成功完成后，API Server将确认信息发送至相关的kubelet，事件将通过它被接受。

3.2 重要过程

3.2.1 初始化容器（Init Container）

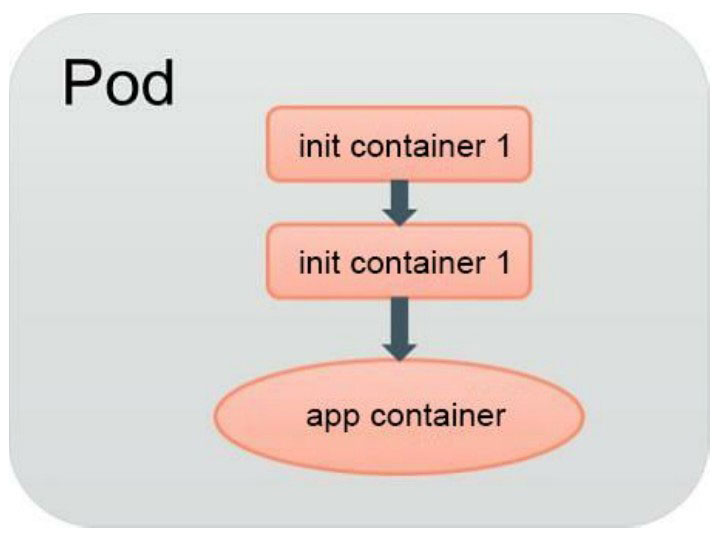

初始化容器（init container）是一种专用的容器，用于在启动应用容器（app container）之前启动一个或多个初始化容器，完成应用容器所需的预置条件。

初始化容器与普通的容器非常相似，但它有如下独有特征：

初始化容器总是运行到成功完成为止。
每个初始化容器都必须在下一个初始化容器启动之前成功完成。

根据Pod的重启策略（ restartPolicy ），当init container执行失败，而且设置了 restartPolicy 为Never时，Pod将会启动失败，不再重启；而设置 restartPolicy 为Always时，Pod将会被系统自动重启。

如果一个Pod指定了多个初始化容器，这些初始化容器会按顺序一次运行一个。只有当前面的初始化容器必须运行成功后，才可以运行下一个初始化容器。当所有的初始化容器运行完成后，Kubernetes才初始化Pod和运行应用容器。

3.2.2 容器探测

容器探测（container probe）是Pod对象生命周期中的一项重要的日常任务，它是kubelet对容器周期性执行的健康状态诊断，诊断操作由容器的处理器（handler）进行定义。Kubernetes支持三种处理器用于Pod探测：

ExecAction：在容器内执行指定命令，并根据其返回的状态码进行诊断的操作称为Exec探测，状态码为0表示成功，否则即为不健康状态。
TCPSocketAction：通过与容器的某TCP端口尝试建立连接进行诊断，端口能够成功打开即为正常，否则为不健康状态。
HTTPGetAction：通过向容器IP地址的某指定端口的指定path发起HTTP GET请求进行诊断，响应码为2xx或3xx时即为成功，否则为失败。

任何一种探测方式都可能存在三种结果：“Success”（成功）、“Failure”（失败）、“Unknown”（未知），只有success表示成功通过检测。

容器探测分为两种类型：

存活性探测（livenessProbe）：用于判定容器是否处于“运行”（Running）状态。一旦此类检测未通过，kubelet将杀死容器并根据重启策略（restartPolicy）决定是否将其重启，未定义存活检测的容器的默认状态为“Success”。
就绪性探测（readinessProbe）：用于判断容器是否准备就绪并可对外提供服务。未通过检测的容器意味着其尚未准备就绪，端点控制器（如Service对象）会将其IP从所有匹配到此Pod对象的Service对象的端点列表中移除。检测通过之后，会再将其IP添加至端点列表中。

什么时候使用存活（liveness）和就绪（readiness）探针？

如果容器中的进程能够在遇到问题或不健康的情况下自行崩溃，则不一定需要存活探针，kubelet将根据Pod的restartPolicy自动执行正确的操作。

如果希望容器在探测失败时被杀死并重新启动，那么请指定一个存活探针，并指定restartPolicy为Always或OnFailure。

如果要仅在探测成功时才开始向Pod发送流量，请指定就绪探针。在这种情况下，就绪探针可能与存活探针相同，但是spec中的就绪探针的存在意味着Pod将在没有接收到任何流量的情况下启动，并且只有在探针探测成功才开始接收流量。

如果希望容器能够自行维护，可以指定一个就绪探针，该探针检查与存活探针不同的端点。

注意：如果只想在Pod被删除时能够排除请求，则不一定需要使用就绪探针；在删除Pod时，Pod会自动将自身置于未完成状态，无论就绪探针是否存在。当等待Pod中的容器停止时，Pod仍处于未完成状态。

4、Pod调度

在Kubernetes中，实际我们很少会直接创建一个Pod，在大多数情况下会通过RC（Replication Controller）、Deployment、DaemonSet、Job等控制器来完成对一组Pod副本的创建、调度及全生命周期的自动控制任务。

在最早的Kubernetes版本里是没有这么多Pod副本控制器的，只有一个Pod副本控制器RC，这个控制器是这样设计实现的：RC独立于所控制的Pod，并通过Label标签这个松耦合关联关系控制目标Pod实例的创建和销毁，随着Kubernetes的发展，RC也出现了新的继任者Deployment，用于更加自动地完成Pod副本的部署、版本更新、回滚等功能。

严谨地说，RC的继任者其实并不是Deployment，而是ReplicaSet，因为ReplicaSet进一步增强了RC标签选择器的灵活性。之前RC的标签选择器只能选择一个标签，而ReplicaSet拥有集合式的标签选择器，可以选择多个Pod标签，如下所示：

selector: matchLabels: tier: frontend matchExpressions: - {key: tier, operator: In, values: [frontend]}

与RC不同，ReplicaSet被设计成能控制多个不同标签的Pod副本。一种常见的应用场景是，应用APP目前发布了v1与v2两个版本，用户希望APP的Pod副本数保持为3个，可以同时包含v1和v2版本的Pod，就可以用ReplicaSet来实现这种控制，写法如下：

selector: matchLabels: version: v2 matchExpressions: - {key: version, operator: In, values: [v1,v2]}

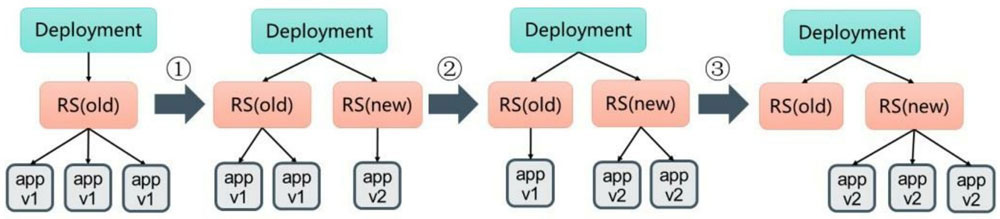

其实，Kubernetes的滚动升级就是巧妙运用ReplicaSet的这个特性来实现的，同时Deployment也是通过ReplicaSet来实现Pod副本自动控制功能的。

4.1 全自动调度

Deployment或RC的主要功能之一就是全自动部署一个容器应用的多份副本，以及持续监控副本的数量，在集群内始终维护用户指定的副本数量。

示例：

（1）下面以一个Deployment配置的示例，使用这个资源清单配置文件nginx-deployment.yml可以创建一个ReplicaSet，这个ReplicaSet会创建3个Nginx的Pod：

apiVersion: apps/v1 kind: Deployment metadata: name: nginx-deployment spec: replicas: 3 selector: matchLabels: app: nginx template: metadata: labels: app: nginx spec: containers: - name: nginx image: nginx:latest ports: - name: http containerPort: 80

（2）执行kubectl create命令创建这个Deployment：

[xcbeyond@localhost ~]$ kubectl create -f nginx-deployment.yml -n test deployment.apps/nginx-deployment created

（3）执行kubectl get deployments命令查看Deployment的状态：

[xcbeyond@localhost ~]$ kubectl get deployments -n test NAME READY UP-TO-DATE AVAILABLE AGE nginx-deployment 3/3 3 3 17m

该结构表明Deployment已经创建好3个副本，并且所有副本都是最新可用的。

（4）通过执行kubectl get rs和kubectl get pods命令可以查看已经创建的ReplicaSet（RS）和Pod信息：

[xcbeyond@localhost ~]$ kubectl get rs -n test NAME DESIRED CURRENT READY AGE nginx-deployment-86b8cc866b 3 3 3 24m [xcbeyond@localhost ~]$ kubectl get pods -n test NAME READY STATUS RESTARTS AGE nginx-deployment-86b8cc866b-7rqzt 1/1 Running 0 27m nginx-deployment-86b8cc866b-k2rwp 1/1 Running 0 27m nginx-deployment-86b8cc866b-rn7l7 1/1 Running 0 27m

从调度策略上来说，这3个Nginx Pod有Kubernetes全自动调度的，它们各自被调度运行在哪个节点上，完全是由Master上的Schedule经过一系列计算得出，用户是无法干预调度过程和调度结果的。

除了使用自动调度，Kubernetes还提供了多种调度策略供用户实际选择，用户只需在Pod的定义中使用NodeSelector、NodeAffinity、PodAffinity、Pod驱逐等更加细粒度的调度策略设置，就能完成对Pod的精准调度。

4.2 NodeSelector：定向调度

Kubernetes Master上的Scheduler（kube-scheduler）负责实现Pod的调度，整个调度过程通过执行一系列复杂的算法，最终为每个Pod都计算出一个最佳的目标节点，这一过程是自动完成的，通过我们无法知道Pod最终会被调度到哪个节点上。

在实际场景下，可能需要将Pod调度到指定的一些Node上，可以通过Node的标签（Label）和Pod的nodeSelector属性相匹配，来达到上述目的。比如希望将MySQL数据库调度到一个SSD磁盘的目标节点上，此时Pod模板中的NodeSelector属性就发挥作用了。

示例：

（1）执行kubectl label nodes <node-name> <label-key>=<label-value>命令给指定Node添加标签。

如，把SSD磁盘的Node添加标签disk-type=ssd：

$ kubectl label nodes k8s-node-1 disk-type=ssd

（2）在Pod的资源清单定义中添加上nodeSelector属性。

apiVersion: v1 kind: Pod metadata: name: mysql labels: env: test spec: containers: - name: mysql image: mysql nodeSelector: disk-type: ssd

（3）通过执行kubectl get pods -o wide命令查看是否生效。

除了用户可以给Node添加标签，Kubernetes也给Node预定义了一些标签，方便用户直接使用，预定义的标签有：

kubernetes.io/arch：示例，kubernetes.io/arch=amd64。诸如混用 arm 和 x86 节点的情况下很有用。
kubernetes.io/os：示例，kubernetes.io/os=linux。在集群中存在不同操作系统的节点时很有用（例如：混合 Linux 和 Windows 操作系统的节点）。
beta.kubernetes.io/os （已弃用）
beta.kubernetes.io/arch （已弃用）
kubernetes.io/hostname：示例，kubernetes.io/hostname=k8s-node-1。
……

NodeSelector通过标签的方式，简单实现了限制Pod所在节点的方法，看似既简单又完美，但在真实环境中可能面临以下令人尴尬的问题：

（1）如果NodeSelector选择的Label不存在或者不符合条件，比如这些目标节点宕机或者资源不足时，该怎么办？

（2）如果要选择多种合适的目标节点，比如SSD磁盘的节点或者超高速硬盘的节点，该怎么办？Kubernetes引入了NodeAffinity（节点亲和性）来解决上述问题。

（3）不同Pod之间的亲和性（Affinity）。比如MySQL和Redis不能被调度到同一个目标节点上，或者两种不同的Pod必须调度到同一个Node上，以实现本地文件共享或本地网络通信等特殊要求，这就是PodAffinity要解决的问题。

4.3 NodeAffinity：Node亲和性调度

NodeAffinity，是Node亲和性的调度策略，是用于解决NodeSelector不足的一种全新调度策略。

目前有两种方式来表达：

RequiredDuringSchuedlingIgnoredDuringExecution：必须满足指定的规则才可以调度Pod到Node上（功能与nodeSelector很像，但使用的是不同语法），相当于硬限制。
PreferredDuringSchedulingIgnoredDuringExection：强调优先满足指定规则，调度器会尝试调度Pod到Node上，但并不强求，相当于软限制。多个优先级规则还可以设置权重值，以定义执行的先后顺序。

lgnoredDuringExecution隐含的意思是，在Pod资源基于Node亲和性规则调度至某节点之后，节点标签发生了改变而不再符合此节点亲和性规则时，调度器不会将Pod对象从此节点上移出。因此，NodeAffinity仅对新建的Pod对象生效。

Node亲和性可通过pod.spec.affinity.nodeAffinity进行指定。

示例：

设置NodeAffinity调度规则如下：

requiredDuringSchedulingIgnoredDuringExecution要求只运行在amd64的节点上（kubernetes.io/arch In amd64）。
preferredDuringSchedulingIgnoredDuringExecution要求尽量运行在磁盘类型为ssd的节点上（disk-type In ssd）。

pod-with-node-affinity.yml定义如下：

apiVersion: v1 kind: Pod metadata: name: with-node-affinity spec: affinity: nodeAffinity: requiredDuringSchedulingIgnoredDuringExecution: nodeSelectorTerms: - matchExpressions: - key: kubernetes.io/arch operator: In values: - amd64 preferredDuringSchedulingIgnoredDuringExecution: - weight: 1 preference: matchExpressions: - key: disk-type operator: In values: - ssd containers: - name: with-node-affinity image: busybox

从上面的示例中看到使用了In操作符。NodeAffinity语法支持的操作符包括： In，NotIn，Exists，DoesNotExist，Gt，Lt。你可以使用 NotIn 和 DoesNotExist 来实现节点反亲和行为，即实现排查的功能。

NodeAffinity规则定义的注意事项如下：

如果同时指定了 nodeSelector 和 nodeAffinity，那么两者必须都要满足，才能将Pod调度到指定的节点上。
如果 nodeAffinity 指定了多个 nodeSelectorTerms，那么其中一个能够匹配成功即可。
如果在nodeSelectorTerms 中有多个matchExpressions，则一个节点必须满足所有matchExpressions才能运行该Pod。

如果你指定了多个与 nodeSelectorTerms 关联的 matchExpressions，

4.4 PodAffinity：Pod亲和和互斥调度策略

Pod间的亲和与互斥从Kubernetes 1.4版本开始引入的。这一功能让用户从另一个角度来限制Pod所能运行的节点：根据在节点上正在运行的Pod标签而不是节点的标签进行判断和调度，要求对节点和Pod两个条件进行匹配。这种规则可以描述为：如果在具有标签X的Node上运行了一个或者多个符合条件Y的Pod，那么Pod应该运行在这个Node上。

与NodeAffinity不同的是，Pod是属于某个命名空间的，所以条件Y表达的是一个或者全部命名空间中的一个Label Selector。

和NodeAffinity相同，Pod亲和和互斥的设置也是requiredDuringSchedulingIgnoredDuringExecution和PreferredDuringSchedulingIgnoredDuringExection。

Pod亲和性可通过pod.spec.affinity.podAffinity进行指定。

4.5 Taints和Tolerations（污点和容忍）

NodeAffinity节点亲和性，是Pod中定义的一种属性，使得Pod能够被调度到某些Node上运行。而Taints则正好相反，它让Node拒绝Pod的运行。

Taints需要和Toleration配合使用，让Pod避开一些不合适的Node。在Node上设置一个或多个Taint之后，除非Pod明确声明能够容忍这些污点，否则无法在这些Node上运行。Toleration是Pod的属性，让Pod能够运行在标注了Taint的Node上。

可使用kubectl taint命令为Node设置Taint信息：

[xcbeyond@localhost ~]$ kubectl taint nodes node1 key=value:NoSchedule

4.6 Pod优先级调度

在Kubernetes 1.8版本引入了基于Pod优先级抢占（Pod priority Preemption）的调度策略，此时Kubernetes会尝试释放目标节点上优先级低的Pod，以腾出资源空间来安置优先级高的Pod，这种调度方式被称为”抢占式调度“。

可以通过以下几个维度来定义：

Priority：优先级
QoS：服务质量等级
系统定义的其他度量指标

示例：

（1）创建PriorityClasses，不属于任何命名空间：

apiVersion: scheduling.k8s.io/v1beta1 kind: PriorityClass metadata: name: high-priority value: 1000000 globalDefault: false description: "this priority class should be used for XYZ service pods only."

说明：定义名为high-priority的优先级，优先级为1000000，数字越大，优先级越高。优先级数字大于一亿的数字被系统保留，用于指派给系统组件。

（2）在Pod中引用上述定义的Pod优先级：

apiVersion: v1 kind: Pod metadata: name: frontend namespace: test labels: app: frontend spec: containers: - name: frontend image: xcbeyond/vue-frontend:latest ports: - name: port containerPort: 80 hostPort: 8080 priorityClassName: high-priority # 引用Pod优先级

使用优先级抢占的调度策略可能会导致某些Pod永远无法被成功调度。优先级调度不但增加了系统的复杂性，还可能带来额外不稳定的因素。因此，一旦发生资源紧张的局面，首先要考虑的是集群扩容，如果无法扩容，则再考虑有监管的优先级调度特性，比如结合基于Namespace的资源配额限制来约束任意优先级抢占行为。

4.7 DaemonSet：在每个Node上都调度一个Pod

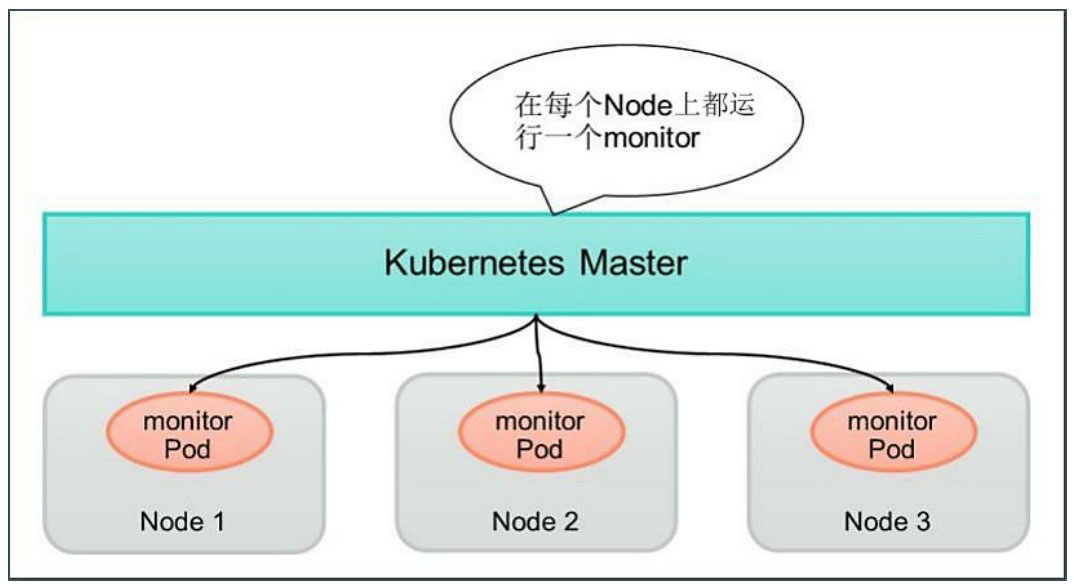

DaemonSet是Kubernetes 1.2版本新增的一种资源对象，用于管理在集群中每个Node上仅运行一份Pod的副本实例。如下图所示：

DaemonSet的一些典型用法：

在每个节点上运行集群守护进程。如：运行一个GlusterFS存储或Ceph存储的Daemon进程。
在每个节点上运行日志收集守护进程。如：运行一个日志采集程序，Fluentd或Logstach。
在每个节点上运行监控守护进程。如：采集该Node的运行性能数据，Prometheus Node Exporter、collectd等。

4.8 Job：批处理调度

Job负责批量处理短暂的一次性任务，即仅执行一次的任务，它保证批处理任务的一个或多个Pod成功结束。

按照批处理任务实现方式的不同，有以下几种典型模式适用于不同的业务场景：

基于Job模版进行扩展：

需要先编写一个通用的Job模版，根据不同的参数生成多个Job json/yml文件用于Job的创建，可以使用相同的标签进行Job管理。
按每个工作项目排列的队列：
- 需要用户提前准备好一个消息队列服务，比如rabbitMQ，该服务是一个公共组件，每个工作项目可以往里塞任务消息。
- 用户可以创建并行Job，需要能适用于该消息队列，然后从该消息队列中消费任务，并进行处理直到消息被处理完。
- 该模式下，用户需要根据项目数量填写spec.completions, 并行数量.spec.parallelism可以根据实际情况填写。该模式下就是以所有的任务都成功完成了，job才会成功结束。
可变任务数量的队列：
- 需要用户提前准备好一个存储服务来保存工作队列，比如Redis。每个项目可以往该存储服务填充消息。
- 用户可以启动适用于该工作队列的多个并行Job，进行消息处理。与前一个Rabbit消息队列的差异在于，每个Job任务是可以知道工作队列已经空了，这时候便可以成功退出。
- 该模式下，spec.completions需要置1，并行数量.spec.parallelism可以根据实际情况填写。只要其中有一个任务成功完成，该Job就会成功结束。
普通的静态任务：

采用静态方式分配任务项。

考虑到批处理的并行问题，Kubernetes将Job分为以下三种类型：

非并行Job：

通常一个Job只运行一个Pod，一旦此Pod正常结束，Job将结束。（Pod异常，则会重启）
固定完成次数的并行Job:

并发运行指定数量的Pod，直到指定数量的Pod成功，Job结束。
带有工作队列的并行Job：
- 用户可以指定并行的Pod数量，当任何Pod成功结束后，不会再创建新的Pod。
- 一旦有一个Pod成功结束，并且所有的Pods都结束了，该Job就成功结束。
- 一旦有一个Pod成功结束，其他Pods都会准备退出。

4.9 Cronjob：定时任务

类似Linux中的Cron的定时任务CronJob。

定时表达式，格式如下：

Minutes Hours DayofMonth Month DayofWeek Year

Minutes：分钟，有效范围为0-59的整数。可以为, - * /这4个字符。
Hours：小时，有效范围为0-23的整数。可以为, - * /这4个字符。
DayofMonth：每月的哪一天，有效范围为0-31的整数。可以为, - * / ? L W C这8个字符。
Month：月份，有效范围为1-12的整数或JAN-DEC。可以为, - * /这4个字符。
DayofWeek：星期，有效范围为1-7的整数或SUN-SAT，1表示星期天，2表示星期一，以此类推。可以为, - * / ? L C #这8个字符。

例如，每隔1分钟执行一次任务，则Cron表达式为*/1 * * * *

示例：

（1）定义CronJob的资源配置文件test-cronjob.yml：

apiVersion: batch/v1beta1 kind: CronJob metadata: name: test spec: schedule: "*/1 * * * *" jobTemplate: spec: template: spec: containers: - name: hello image: busybox args: - /bin/sh - -c - date; echo hello from the Kubernetes cluster restartPolicy: OnFailure

（2）执行kubectl crate命令创建CronJob：

[xcbeyond@localhost k8s]$ kubectl create -f test-cronjob.yml -n test cronjob.batch/test created

（3）每隔1分钟执行kubectl get cronjob命令查看任务状态，发现的确是每分钟调度一次：

[xcbeyond@localhost k8s]$ kubectl get cronjob test -n test NAME SCHEDULE SUSPEND ACTIVE LAST SCHEDULE AGE test */1 * * * * False 1 61s 69s [xcbeyond@localhost k8s]$ kubectl get cronjob test -n test NAME SCHEDULE SUSPEND ACTIVE LAST SCHEDULE AGE test */1 * * * * False 2 7s 75s [xcbeyond@localhost k8s]$ kubectl get cronjob test -n test NAME SCHEDULE SUSPEND ACTIVE LAST SCHEDULE AGE test */1 * * * * False 3 28s 2m36s

执行kubectl delete cronjob命令进行删除。

4.10 自定义调度器

如果在上述的调度器还是无法满足一些独特的需求，还可以使用任何语言实现简单或复杂的自定义调度器。

5、Pod升级和回滚

当需要升级某个服务时，一般会停止与该服务相关的所有Pod，然后下载新版本镜像并创建新的Pod。如果集群规模较大，则这样的工作就变成了一个挑战，并且长时间的服务不可用，也是很难让用户接受的。

为了解决上述问题，Kubernetes提供了滚动升级能够很好的解决。

如果Pod是通过Deployment创建，则可以在运行时修改Deployment的Pod定义（spc.template）或镜像名称，并应用到Deployment对象上，系统即可完成Deployment的自动更新操作。如果在更新过程中发生了错误，则可以通过回滚操作恢复Pod的版本。

5.1 Deployment的升级

以nginx-deployment.yml为例：

apiVersion: apps/v1 kind: Deployment metadata: name: nginx-deployment spec: replicas: 3 selector: matchLabels: app: nginx template: metadata: labels: app: nginx spec: containers: - name: nginx image: nginx:latest ports: - name: http containerPort: 80

（1）已运行的Pod副本数量为3，查看Pod状态：

[xcbeyond@localhost k8s]$ kubectl get pod -n test NAME READY STATUS RESTARTS AGE nginx-deployment-86b8cc866b-7rqzt 1/1 Running 2 53d nginx-deployment-86b8cc866b-k2rwp 1/1 Running 2 53d nginx-deployment-86b8cc866b-rn7l7 1/1 Running 2 53d

（2）现将nginx版本更新为nginx:1.9.1，可通过执行kubectl set image命令为Deployment设置新的镜像：

[xcbeyond@localhost k8s]$ kubectl set image deployment/nginx-deployment nginx=nginx:1.9.1 -n test deployment.apps/nginx-deployment image updated

kubectl set image：更新现有的资源对象的容器镜像。

另一种升级方法是使用kubectl edit命令修改Deployment的配置。

（3）此时（升级过程中），查看Pod状态，发现正在进行升级：

[xcbeyond@localhost k8s]$ kubectl get pod -n test NAME READY STATUS RESTARTS AGE nginx-deployment-79fbf694f6-kplgz 0/1 ContainerCreating 0 96s nginx-deployment-86b8cc866b-7rqzt 1/1 Running 2 53d nginx-deployment-86b8cc866b-k2rwp 1/1 Running 2 53d nginx-deployment-86b8cc866b-rn7l7 1/1 Running 2 53d

升级过程中，可以通过执行kubectl rollout status命令查看Deployment的更新过程。

（4）升级完成后，查看Pod状态：

[xcbeyond@localhost k8s]$ kubectl get pod -n test NAME READY STATUS RESTARTS AGE nginx-deployment-79fbf694f6-h7nfs 1/1 Running 0 2m43s nginx-deployment-79fbf694f6-kplgz 1/1 Running 0 7m21s nginx-deployment-79fbf694f6-txrfj 1/1 Running 0 2m57s

对比升级完成前后Pod状态列表中的NAME，已经发生了变化。

查看Pod使用的镜像，已经更新为nginx:1.9.1：

[xcbeyond@localhost k8s]$ kubectl describe pod/nginx-deployment-79fbf694f6-h7nfs -n test Name: nginx-deployment-79fbf694f6-h7nfs Namespace: test …… Containers: nginx: Container ID: docker://0ffd43455aa3a147ca0795cf58c68da63726a3c77b40d58bfa5084fb879451d5 Image: nginx:1.9.1 Image ID: docker-pullable://nginx@sha256:2f68b99bc0d6d25d0c56876b924ec20418544ff28e1fb89a4c27679a40da811b Port: 80/TCP ……

那么Deployment是如何完成Pod更新的呢？

使用kubectl describe deployment/nginx-deployment命令仔细查看Deployment的更新过程：

初始创建Deployment时，系统创建了一个ReplicaSet（nginx-deployment-86b8cc866b），并创建了3个Pod副本。当更新Deployment时，系统创建了一个新的ReplicaSet（nginx-deployment-79fbf694f6），并将其副本数量扩展到1，然后将旧的ReplicaSet缩减为2。之后，系统继续按照相同的更新策略对新旧两个ReplicaSet进行逐个调整。最后，新的ReplicaSet运行了3个新版本的Pod副本，旧的ReplicaSet副本数量则缩减为0。

如下图所示：

执行kubectl describe deployment/nginx-deployment命令，查看Deployment的最终信息：

[xcbeyond@localhost k8s]$ kubectl describe deployment/nginx-deployment -n test Name: nginx-deployment Namespace: test CreationTimestamp: Thu, 26 Nov 2020 19:32:04 +0800 Labels: <none> Annotations: deployment.kubernetes.io/revision: 2 Selector: app=nginx Replicas: 3 desired | 3 updated | 3 total | 3 available | 0 unavailable StrategyType: RollingUpdate MinReadySeconds: 0 RollingUpdateStrategy: 25% max unavailable, 25% max surge Pod Template: Labels: app=nginx Containers: nginx: Image: nginx:1.9.1 Port: 80/TCP Host Port: 0/TCP Environment: <none> Mounts: <none> Volumes: <none> Conditions: Type Status Reason ---- ------ ------ Available True MinimumReplicasAvailable Progressing True NewReplicaSetAvailable OldReplicaSets: <none> NewReplicaSet: nginx-deployment-79fbf694f6 (3/3 replicas created) Events: Type Reason Age From Message ---- ------ ---- ---- ------- Normal ScalingReplicaSet 30m deployment-controller Scaled up replica set nginx-deployment-79fbf694f6 to 1 Normal ScalingReplicaSet 25m deployment-controller Scaled down replica set nginx-deployment-86b8cc866b to 2 Normal ScalingReplicaSet 25m deployment-controller Scaled up replica set nginx-deployment-79fbf694f6 to 2 Normal ScalingReplicaSet 25m deployment-controller Scaled down replica set nginx-deployment-86b8cc866b to 1 Normal ScalingReplicaSet 25m deployment-controller Scaled up replica set nginx-deployment-79fbf694f6 to 3 Normal ScalingReplicaSet 24m deployment-controller Scaled down replica set nginx-deployment-86b8cc866b to 0

执行kubectl get rs命令，查看两个ReplicaSet的最终状态：

[xcbeyond@localhost k8s]$ kubectl get rs -n test NAME DESIRED CURRENT READY AGE nginx-deployment-79fbf694f6 3 3 3 39m nginx-deployment-86b8cc866b 0 0 0 53d

在整个升级过程中，系统会保证至少有两个Pod可用，并且最多同时运行4个Pod，这是Deployment通过复杂的算法完成。Deployment需要确保在整个更新过程中只有一定数量的Pod可能处于不可用状态。在默认情况下，Deployment确保可用的Pod总数至少所需的副本数量（desired）减1，也就是最多1个不可用（maxUnavailable=1）。

这样，在升级过程中，Deployment就能够保证服务不中断，并且副本数量始终维持为指定的数量（desired）。

更新策略

在Deployment的定义中，可以通过spec.strategy指定Pod更新策略。目前支持两种策略：Recreate（重建）和RollingUpdate（滚动更新），默认值为RollingUpdate。

Recreate： 设置spec.strategy.type=Recrate，表示Deployment在更新Pod时，会先杀掉所有正在运行的Pod，然后创建新的Pod。
RollingUpdate： 设置spec.strategy.type=RollingUpdate，表示Deployment会以滚动更新的方式来逐个更新Pod。同时，可通过设置spec.strategy.rollingUpdate中的两个参数maxUnavailable和maxSurge来控制滚动更新的过程。
- spec.strategy.rollingUpdate.maxUnavailable：用于指定Deployment在更新过程中最大不可用状态的Pod数量。该值可以是具体数字，或者Pod期望副本数的百分比。
- spec.strategy.rollingUpdate.maxSurge：用于指定在Deployment更新Pod的过程中Pod总数超过Pod期望副本数部分的最大值。该值可以是具体数字，或者Pod期望副本数的百分比。

5.2 Deployment的回滚

在默认情况下，所有Deployment的发布历史记录都被保留在系统中，以便于我们随时进行回滚。（历史记录数量可配置）

可通过执行kubectl rollout undo命令完成Deployment的回滚。

（1）执行kubectl rollout history命令检查某个Deployment部署的历史记录：

[xcbeyond@localhost k8s]$ kubectl rollout history deployment/nginx-deployment -n test deployment.apps/nginx-deployment REVISION CHANGE-CAUSE 1 <none> 2 <none

在创建Deployment时使用--record参数，就可以在CHANGE-CAUSE列看到每个版本创建/更新的命令。

（2）如果需要查看指定版本的详细信息，则可加上--revision=<N>参数：

[xcbeyond@localhost k8s]$ kubectl rollout history deployment/nginx-deployment --revision=2 -n test deployment.apps/nginx-deployment with revision #2 Pod Template: Labels: app=nginx pod-template-hash=79fbf694f6 Containers: nginx: Image: nginx:1.9.1 Port: 80/TCP Host Port: 0/TCP Environment: <none> Mounts: <none> Volumes: <none>

（3）先将撤销本次升级版本，并回滚到上一版本，即：nginx:1.9.1-> nginx:latest。执行kubectl rollout undo命令：

[xcbeyond@localhost k8s]$ kubectl rollout undo deployment/nginx-deployment -n test deployment.apps/nginx-deployment rolled back

当然，也可以使用--to-revision参数指定回滚到具体某个版本号。

（4）可执行kubectl describe deployment/nginx-deployment命令查看回滚的整个过程：

[xcbeyond@localhost k8s]$ kubectl describe deployment/nginx-deployment -n test Name: nginx-deployment Namespace: test CreationTimestamp: Thu, 26 Nov 2020 19:32:04 +0800 Labels: <none> Annotations: deployment.kubernetes.io/revision: 3 Selector: app=nginx Replicas: 3 desired | 2 updated | 4 total | 3 available | 1 unavailable StrategyType: RollingUpdate MinReadySeconds: 0 RollingUpdateStrategy: 25% max unavailable, 25% max surge Pod Template: Labels: app=nginx Containers: nginx: Image: nginx:latest Port: 80/TCP Host Port: 0/TCP Environment: <none> Mounts: <none> Volumes: <none> Conditions: Type Status Reason ---- ------ ------ Available True MinimumReplicasAvailable Progressing True ReplicaSetUpdated OldReplicaSets: nginx-deployment-79fbf694f6 (2/2 replicas created) NewReplicaSet: nginx-deployment-86b8cc866b (2/2 replicas created) Events: Type Reason Age From Message ---- ------ ---- ---- ------- Normal ScalingReplicaSet 5m50s deployment-controller Scaled up replica set nginx-deployment-86b8cc866b to 1 Normal ScalingReplicaSet 4m55s deployment-controller Scaled down replica set nginx-deployment-79fbf694f6 to 2 Normal ScalingReplicaSet 4m55s deployment-controller Scaled up replica set nginx-deployment-86b8cc866b to 2

5.3 RC的滚动升级

对于RC的滚动升级，Kubernetes还提供了一个kubectl rolling-update命令实现。该命令创建一个新的RC，然后自动控制旧的RC中的Pod副本数量逐渐减少到0，同时新的RC中的Pod副本数量从0逐步增加到目标值，来完成Pod的升级。

5.4 其他对象的更新策略

Kubernetes从1.6版本开始，对DaemonSet和StatefulSet的更新策略也引入类似于Deployment的滚动升级，通过不同的策略自动完成应用的版本升级。

5.4.1 DaemonSet的更新策略

DaemonSet的升级策略包括两种：

OnDelete：DaemonSet的默认策略。当使用OnDelete策略对DaemonSet进行更新时，在创建好新的DaemonSet配置之后，新的Pod并不会被自动创建，直到用户手动删除旧版本的Pod，才会触发新建操作。
RollingUpdate：当使用RollingUpdate策略对DaemonSet进行更新时，旧版本的Pod将被自动删除，然后自动创建新版本的Pod。

5.4.2 StatefulSet的更新策略

Kubernetes从1.6版本开始，针对StatefulSet的更新策略逐渐向Deployment和DaemonSet的更新策略看齐，也将实现RollingUpdate、Partioned和onDelete这些策略，以保证StatefulSet中Pod有序地、逐个地更新，并保留更新历史记录，也能够回滚到某个历史版本。

6、Pod扩容

在实际生产环境下，我们面对不同场景，可能会进行服务实例的调整（增加或减少），以确保能够充分利用好系统资源。此时，可以利用Deployment/RC的Scale机制来完成这些工作。

Kubernetes对Pod扩容提供了手动和自动两种模式：

手动模式： 通过执行kubectl scale命令或通过RESTful API对一个Deployment/RC进行Pod副本数量的设置。
自动模式： 用户根据某个性能指标或自定义业务指标，并指定Pod副本数量的范围，系统将自动在这个范围内根据性能指标的变化进行调整。

6.1 手动模式扩容

以nginx-deployment.yml为例：

apiVersion: apps/v1 kind: Deployment metadata: name: nginx-deployment spec: replicas: 3 selector: matchLabels: app: nginx template: metadata: labels: app: nginx spec: containers: - name: nginx image: nginx:latest ports: - name: http containerPort: 80

（1）已运行的Pod副本数量为3，查看Pod状态：

[xcbeyond@localhost ~]$ kubectl get pod -n test NAME READY STATUS RESTARTS AGE nginx-deployment-86b8cc866b-7g4xp 1/1 Running 0 24h nginx-deployment-86b8cc866b-pgh6c 1/1 Running 0 24h nginx-deployment-86b8cc866b-qg26j 1/1 Running 0 23h

（2）通过执行kubectl scale命令将Pod副本数量从初始的3个更新为5个：

[xcbeyond@localhost ~]$ kubectl scale deployment nginx-deployment --replicas 5 -n test deployment.apps/nginx-deployment scaled [xcbeyond@localhost ~]$ kubectl get pod -n test NAME READY STATUS RESTARTS AGE nginx-deployment-86b8cc866b-7g4xp 1/1 Running 0 24h nginx-deployment-86b8cc866b-dbkms 0/1 ContainerCreating 0 5s nginx-deployment-86b8cc866b-pgh6c 1/1 Running 0 24h nginx-deployment-86b8cc866b-qg26j 1/1 Running 0 23h nginx-deployment-86b8cc866b-xv5pm 0/1 ContainerCreating 0 5s [xcbeyond@localhost ~]$ kubectl get pod -n test NAME READY STATUS RESTARTS AGE nginx-deployment-86b8cc866b-7g4xp 1/1 Running 0 24h nginx-deployment-86b8cc866b-dbkms 1/1 Running 0 79s nginx-deployment-86b8cc866b-pgh6c 1/1 Running 0 24h nginx-deployment-86b8cc866b-qg26j 1/1 Running 0 23h nginx-deployment-86b8cc866b-xv5pm 1/1 Running 0 79s

如果--replicas设置为比当前Pod副本小，则会删除一些运行中的Pod，以实现缩容。

6.2 自动模式扩容

Kubernetes从1.1版本开始，新增了Pod 横向自动扩容的功能（Horizontal Pod Autoscaler，简称 HPA），用于实现基于CPU使用率进行自动Pod扩容的功能。

HPA 与 Deployment、Service 一样，也属于一种Kubernetes资源对象。

HPA 的目标是通过追踪集群中所有 Pod 的负载变化情况（基于Master的kube-controller-manager服务持续监测目标Pod的某种性能指标），来自动化地调整Pod的副本数，以此来满足应用的需求和减少资源的浪费。

目前Kubernetes支持的指标类型如下：

Pod资源使用率： Pod级别的性能指标，通常是一个比率指，例如CPU 利用率。
Pod自定义指标： Pod级别的性能指标，通常是一个数值，例如服务在每秒之内的请求数（TPS 或 QPS）。
Object自定义指标或外部自定义指标： 通常是一个数值，需要容器应用以某种方式提供，例如通过HTTP URL “/metrics”提供，或使用外部服务提供的指标采集URL（如，某个业务指标）。

如何统计和查询这些指标呢？

Kubernetes从1.11版本开始，弃用基于Heapster组件完成Pod的CPU使用率采集的机制，全面转向基于Metrics Server完成数据采集。Metrics Server将采集到的Pod性能指标数据通过聚合API（如，metrics.k8s.io、custom.metrics.k8s.io和external.metrics.k8s.io）提供给HPA控制器进行查询。

6.2.1 HPA的工作原理

Kubernetes中的某个Metrics Server（Heapster或自定义Metrics Server）持续采集所有Pod副本的指标数据。HPA控制器通过Metrics Server的API获取这些数据，基于用户定义的扩容规则进行计算，得到目标Pod副本数量。当目标Pod副本数量与当前副本数量不同时，HPA控制器就向Pod的副本控制器（Deployment、RC或ReplicaSet）发起scale操作（等同于手动模式中执行kubectl scale命令），调整Pod的副本数量，完成扩容操作。

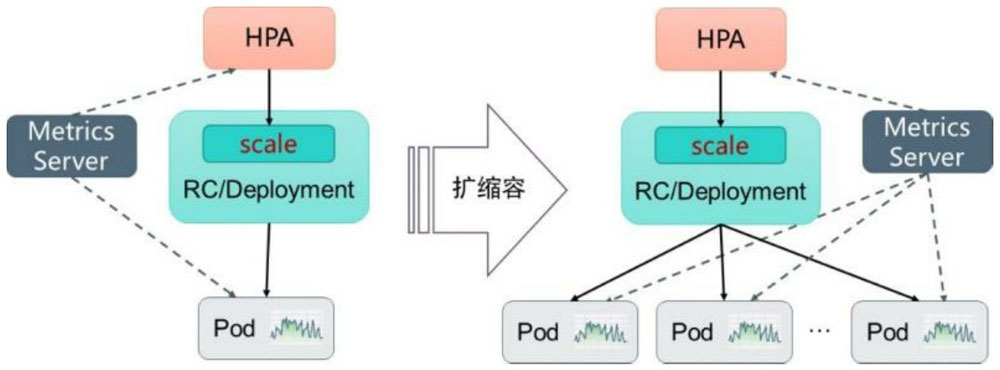

如下图描述了HPA体系中的关键组件和工作流程：

HPA控制器是基于Master的kube-controller-manager服务启动参数--horizontal-pod-autoscaler-sync-period定义的探测周期（默认值为15s）。

6.2.2 HPA配置说明

自动模式扩容是通过HorizontalPodAutoscaler资源对象提供给用户来定义扩容规则。

HorizontalPodAutoscaler资源对象位于Kubernetes的API组“autoscaling”中，目前包括v1和v2两个版本。

autoscaling/v1：仅支持基于CPU使用率的自动扩容。
autoscaling/v2*：支持基于任意指标的自动扩容配置，包括基于资源使用率、Pod指标、其他指标等类型的指标数据。当前版本为autoscaling/v2beta2。

下面对HorizontalPodAutoscaler的配置和用法进行具体说明。

详细配置项可参考：

https://kubernetes.io/docs/reference/generated/kubernetes-api/v1.20/#horizontalpodautoscaler-v1-autoscaling

https://kubernetes.io/docs/reference/generated/kubernetes-api/v1.20/#horizontalpodautoscaler-v2beta2-autoscaling

（1）基于autoscaling/v1版本的HorizontalPodAutoscaler配置：

apiVersion: autoscaling/v1 kind: HorizontalPodAutoscaler metadata: name: nginx spec: scaleTargetRef: apiVersion: apps/v1 kind: Deployment name: nginx minReplicas: 1 maxReplicas: 10 targetCPUUtilizationPercentage: 50

参数说明：

scaleTargetRef：目标作用对象，可以是Deployment、RC、ReplicaSet。
targetCPUUtilizationPercentage：期望每个Pod的CPU使用率。
minReplicas和maxReplicas：P大副本数量的最小值和最大值，系统将在这个范围内进行自动扩容操作，并维持每个Pod的CPU使用率为设置值。

使用autoscaling/v1版本的HorizontalPodAutoscaler，需预先安装Heapster组件或Metrics Server，用于采集Pod的CPU使用率。

（2）基于autoscaling/v2beta2版本的HorizontalPodAutoscaler配置：

apiVersion: autoscaling/v2beta2 kind: HorizontalPodAutoscaler metadata: name: nginx spec: scaleTargetRef: apiVersion: apps/v1 kind: Deployment name: nginx minReplicas: 1 maxReplicas: 10 metrics: - type: Resource resource: name: cpu target: type: Utilization averageUtilization: 50

参数说明：

scaleTargetRef：目标作用对象，可以是Deployment、RC、ReplicaSet。
minReplicas和maxReplicas：P大副本数量的最小值和最大值，系统将在这个范围内进行自动扩容操作，并维持每个Pod的CPU使用率为设置值。
metrics：目标指标值。
- type：定义指标的类型。可设置四种类型，支持设置一个或多个类型的组合：
  - Resource：基于资源的指标值，如CPU和内存。对应CPU使用率，在target参数中设置averageUtilization定义目标平均CPU使用率；对应内存资源，在target参数中设置AverageValue定义目标平均内存使用值。
  - Pods：基于Pod的指标，系统将对全部Pod副本的指标值进行平均值计算。其target指标类型只能使用AverageValue。指标的数据通常需要搭建自定义Metrics Server和监控工具进行采集和处理。
  - Object：基于某种资源对象的指标或应用系统的任意自定义指标。指标的数据通常需要搭建自定义Metrics Server和监控工具进行采集和处理。
  - External：Kubernetes从1.10版本开始，引入了对外部系统指标的支持。例如，用户使用了公有云服务商提供的消息服务或外部负载均衡，可以基于这些外部服务的性能指标对自己部署在Kubernetes中的服务进行自动扩容操作。
- target：定义相应的指标目标值，系统将在指标数据达到目标值时触发扩容操作。

例1，设置指标的名称为requests-per-second,其值来源于Ingress “main-route”，将目标值（value）设置为2000，即在Ingress的每秒请求数量达到2000个时触发扩容操作：

metrics: - type: Object object: metric: name: requests-per-second describedObject: apiVersion: extensions/v1beta1 kind: Ingress name: main-route target: type: Value value: 2k

例2，设置指标的名称为http_requests，并且该资源对象具有标签“verb=GET”，在指标平均值达到500时触发扩容操作：

metrics: - type: Object object: metric: name: http_requests selector: 'verb=GET' target: type: AverageValue averageValue: 500

还可以在同一个HorizontalPodAutoscaler资源对象中定义多个类型的指标，系统将针对每种类型的指标都计算Pod副本的目标数量，以最大值为准进行扩容操作。例如：

apiVersion: autoscaling/v2beta2 kind: HorizontalPodAutoscaler metadata: name: nginx spec: scaleTargetRef: apiVersion: apps/v1 kind: Deployment name: nginx minReplicas: 1 maxReplicas: 10 metrics: - type: Resource resource: name: cpu target: type: AverageUtilization averageUtilization: 50 - type: Pods pods: metric: name: packets-per-second target: type: AverageValue averageValue: 1k - type: Object object: metric: name: requests-per-second describedObject: apiVersion: extensions/v1beta1 kind: Ingress target: type: Value value: 10k

例3，设置指标的名称为queue_messages_ready，具有queue=worker_tasks标签在目标指标平均值为30时触发自动扩容操作：

metrics: - type: External external: metric: name: queue_messages_ready selector: 'queue=worker_tasks' target: type: AverageValue averageValue: 30

在使用外部服务的指标时，需安装、部署能够对接到Kubernetes HPA模型的监控系统，并且完成了解监控系统采集这些指标的机制，后续的自动扩容操作才能完成。

6.2.3 基于自定义指标的HPA实践

下面通过一个完整的示例，对如何搭建和使用基于自定义指标的HPA体系进行说明。

基于自定义指标进行自动扩容时，需预先部署自定义Metrics Server，目前可以使用基于Prometheus、Microsoft Azure、Google Stackdriver等系统的Adapter实现自定义Metrics Server。自定义Metrice Server可参考https://github.com/kubernetes/metrics/blob/master/IMPLEMENTATIONS.md#custom-metrics-api的说明。

本节是基于Prometheus监控系统对HPA的基础组件部署和HPA配置进行详细说明。

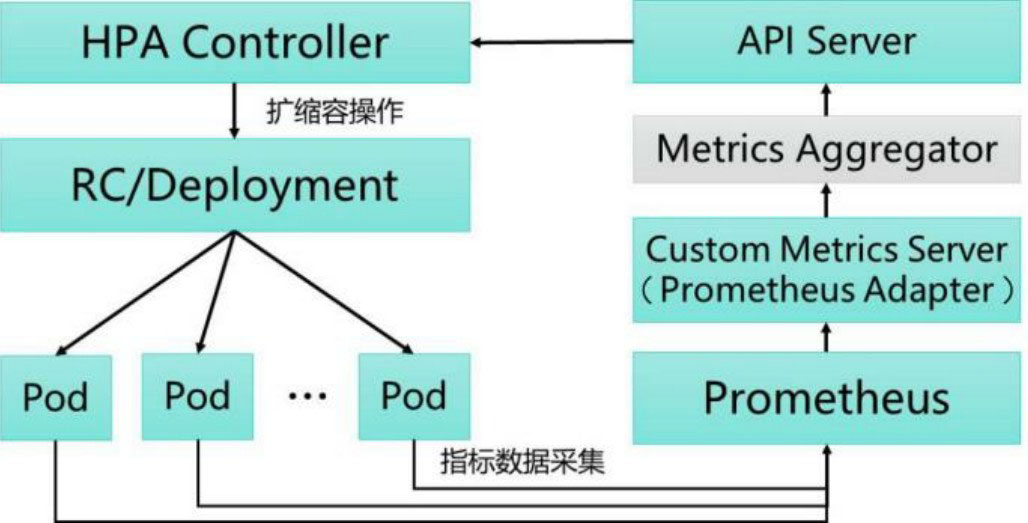

基于Prometheus的HPA架构如下图所示：

关键组件说明如下：

Prometheus： 是一个开源的服务监控系统，用于定期采集各Pod的性能指标数据。
Custom Metrics Server： 自定义Metrics Server，用Prometheus Adapter进行具体实现。它从Prometheus服务采集性能指标数据，通过Kubernetes的Metrics Aggregation层将自定义指标API注册到Master的API Server中以/apis/custom.metrics.k8s.io路径提供指标数据。
HPA Controller： Kubernetes的HPA控制器，基于用户自定义的HorizontalPodAutoscaler进行自动扩容操作。

整个部署过程如下：

（1）开启kube-apiserver、kube-controller-manager服务的相关启动参数。

kube-apiserver、kube-controller-manager服务默认已经部署在kube-system命名空间。

[xcbeyond@localhost minikube]$ kubectl get pod -n kube-system NAME READY STATUS RESTARTS AGE coredns-6c76c8bb89-p26xx 1/1 Running 11 103d etcd-minikube 1/1 Running 11 103d kube-apiserver-minikube 1/1 Running 11 103d kube-controller-manager-minikube 1/1 Running 11 103d kube-proxy-gcd8d 1/1 Running 11 103d kube-scheduler-minikube 1/1 Running 11 103d storage-provisioner 1/1 Running 29 103d

注：本Kubernetes环境是基于Minikube方式部署的本地环境。

可通过kubectl describe命令查看服务目前的启动参数情况，例如：

[xcbeyond@localhost minikube]$ kubectl describe pod/kube-apiserver-minikube -n kube-system Name: kube-apiserver-minikube Namespace: kube-system …… Containers: kube-apiserver: …… Command: kube-apiserver --advertise-address=172.17.0.2 --allow-privileged=true --authorization-mode=Node,RBAC --client-ca-file=/var/lib/minikube/certs/ca.crt --enable-admission-plugins=NamespaceLifecycle,LimitRanger,ServiceAccount,DefaultStorageClass,DefaultTolerationSeconds,NodeRestriction,MutatingAdmissionWebhook,ValidatingAdmissionWebhook,ResourceQuota --enable-bootstrap-token-auth=true --etcd-cafile=/var/lib/minikube/certs/etcd/ca.crt --etcd-certfile=/var/lib/minikube/certs/apiserver-etcd-client.crt --etcd-keyfile=/var/lib/minikube/certs/apiserver-etcd-client.key --etcd-servers=https://127.0.0.1:2379 --insecure-port=0 --kubelet-client-certificate=/var/lib/minikube/certs/apiserver-kubelet-client.crt --kubelet-client-key=/var/lib/minikube/certs/apiserver-kubelet-client.key --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname --proxy-client-cert-file=/var/lib/minikube/certs/front-proxy-client.crt --proxy-client-key-file=/var/lib/minikube/certs/front-proxy-client.key --requestheader-allowed-names=front-proxy-client --requestheader-client-ca-file=/var/lib/minikube/certs/front-proxy-ca.crt --requestheader-extra-headers-prefix=X-Remote-Extra- --requestheader-group-headers=X-Remote-Group --requestheader-username-headers=X-Remote-User --secure-port=8443 --service-account-key-file=/var/lib/minikube/certs/sa.pub --service-cluster-ip-range=10.96.0.0/12 --tls-cert-file=/var/lib/minikube/certs/apiserver.crt --tls-private-key-file=/var/lib/minikube/certs/apiserver.key ……

可通过kubectl edit命令对服务启动参数进行更新，如：

[xcbeyond@localhost minikube]$ kubectl edit pod kube-apiserver-minikube -n kube-system

在Master的API Server启动Aggregation层，通过设置kube-apiserver服务的下列启动参数进行开启。

--requestheader-client-ca-file=/var/lib/minikube/certs/front-proxy-ca.crt：客户端CA证书。
--requestheader-allowed-names=front-proxy-client：允许访问的客户端common names列表，通过header中由--requestheader-username-headers参数指定的字段获取。客户端common names的名称需要在client-ca-file中进行配置，将其设置为空值时，表示任意客户端都可以访问。
--requestheader-extra-headers-prefix=X-Remote-Extra-：请求头中需要坚持的前缀名。
--requestheader-group-headers=X-Remote-Group：请求头中需要检查的组名。
--requestheader-username-headers=X-Remote-User：请求头中需要检查的用户名。
--proxy-client-cert-file=/var/lib/minikube/certs/front-proxy-client.crt：在请求期间验证Aggregator的客户端CA证书。
--proxy-client-key-file=/var/lib/minikube/certs/front-proxy-client.key：在请求期间验证Aggregator的客户端私钥。

配置kube-controller-manager服务中HPA的相关启动参数（可选配置）如下：

--horizontal-pod-autoscaler-sync-period=10s：HPA控制器同步Pod副本数量的空间间隔，默认值为15s。
--horizontal-pod-autoscaler-downscale-stabilization=1m：执行扩容操作的等待时长，默认值为5min。
--horizontal-pod-autoscaler-initial-readiness-delay=30s：等待Pod达到Read状态的时延，默认值为30min。
--horizontal-pod-autoscaler-tolerance=0.1：扩容计算结果的容忍度，默认值为0.1，表示[-10% - +10%]。

（2）部署Prometheus。

这里使用Prometheus-operator来部署。

Prometheus Operator为监控 Kubernetes service、deployment和Prometheus实例的管理提供了简单的定义，简化在Kubernetes上部署、管理和运行。

（3）部署自定义Metrics Server。

以Prometheus Adapter的实现进行部署。

（4）部署应用程序。

该应用程序提供RESTful接口/metrics，并提供名为http_requests_total的自定义指标值。

（5）创建一个Prometheus的ServiceMonitor对象，用于监控应用程序提供的指标。

（6）创建一个HorizontalPodAutoscaler对象，用于为HPA控制器提供用户期望的自动扩容配置。

（7）对应用程序发起HTTP访问请求，验证HPA自动扩容机制。

参考文章：

原文链接：https://my.oschina.net/xcbeyond/blog/5073730

关注公众号

低调大师中文资讯倾力打造互联网数据资讯、行业资源、电子商务、移动互联网、网络营销平台。

持续更新报道IT业界、互联网、市场资讯、驱动更新,是最及时权威的产业资讯及硬件资讯报道平台。

转载内容版权归作者及来源网站所有，本站原创内容转载请注明来源。

Java分享
