什么是PNETLab?

PNETLab 的英文全称是Packet Network Emulator Tool Lab，直译成中文就是分组网络仿真工具实验室，其实它就是一个和华为是ENSP、思科EVE类似的模拟器，它包括PNETLab Box和PNETLab store。

• PNETLab Box（有离线和在线两种模式）是一个虚拟机。它安装在本地机器上，Lab将在其上运行，因此您不必担心实验室的速度。
• PNETLab Store是一个web平台，在网络、数据库、系统等领域拥有数百个免费实验室。。。你所需要做的就是获取Lab和学习（从PNETLab下载时，IOS、Docker都包含在实验室中）

用过模拟器的朋友都知道，做思科相关的实验一般都用EVE、GNS3或者PT；做华为的一般都是ENSP，不过最近ENSP已经不更新了，不再维护了，不过用还是可以用的，后期应该有更炫的华为模拟器出世，目前正在开发当中；做华三实验一般就是HCL。

那么今天介绍的PNETLab其实类似于EVE，需要装到虚拟机中，加载过程是EVE是一摸一样的，EVE怎么加载，这个PNET就怎么加载。

如何安装？

下载PNETLab

PNET的下载需要***，我看了一下国内的论坛或者其他博主的介绍，它们所分享的PNET比较旧，现在的PNET升级已经到了4.2.3，为了方便大家的下载，瑞哥已经科学上网下载好了PNET_4.2.3镜像，下载方式见文章最末！

安装PNETLab？

安装PNETLab前需要先安装VMware模拟器（16版本），这款模拟器就不用我多介绍了吧，大家都非常熟悉，那么为了防止纯小白，瑞哥也给大家准备了VMware的安装包和安装教程，一起打包在今天要分享的干货中了。

假设你的电脑上已经安装好了VMware，下面我们来开始安装PNET：

1、将OVA文件导入Vmware

打开Vmware，点击【打开虚拟机】

选择瑞哥提供的PNETLab镜像，如上面一张图所示。

“新虚拟机的存储路径”最好改一下，默认是安装在C盘，随着实验拓扑的不断增加，消耗的内存也会增加。

改好路径后，点击【导入】即可

稍等片刻就导入好了。

2、修改相关配置，开机，进行安装

如下图所示，导入完成后，VMware控制台就会多出一台刚刚导入的虚拟机。

点击【编辑虚拟机设置】

如下图所示，点击【处理器】，将“虚拟化Intel VT-x/EPT 或AMD-V/RVI(V)”勾上即可。

编辑好虚拟机后，点击【开启此虚拟机】

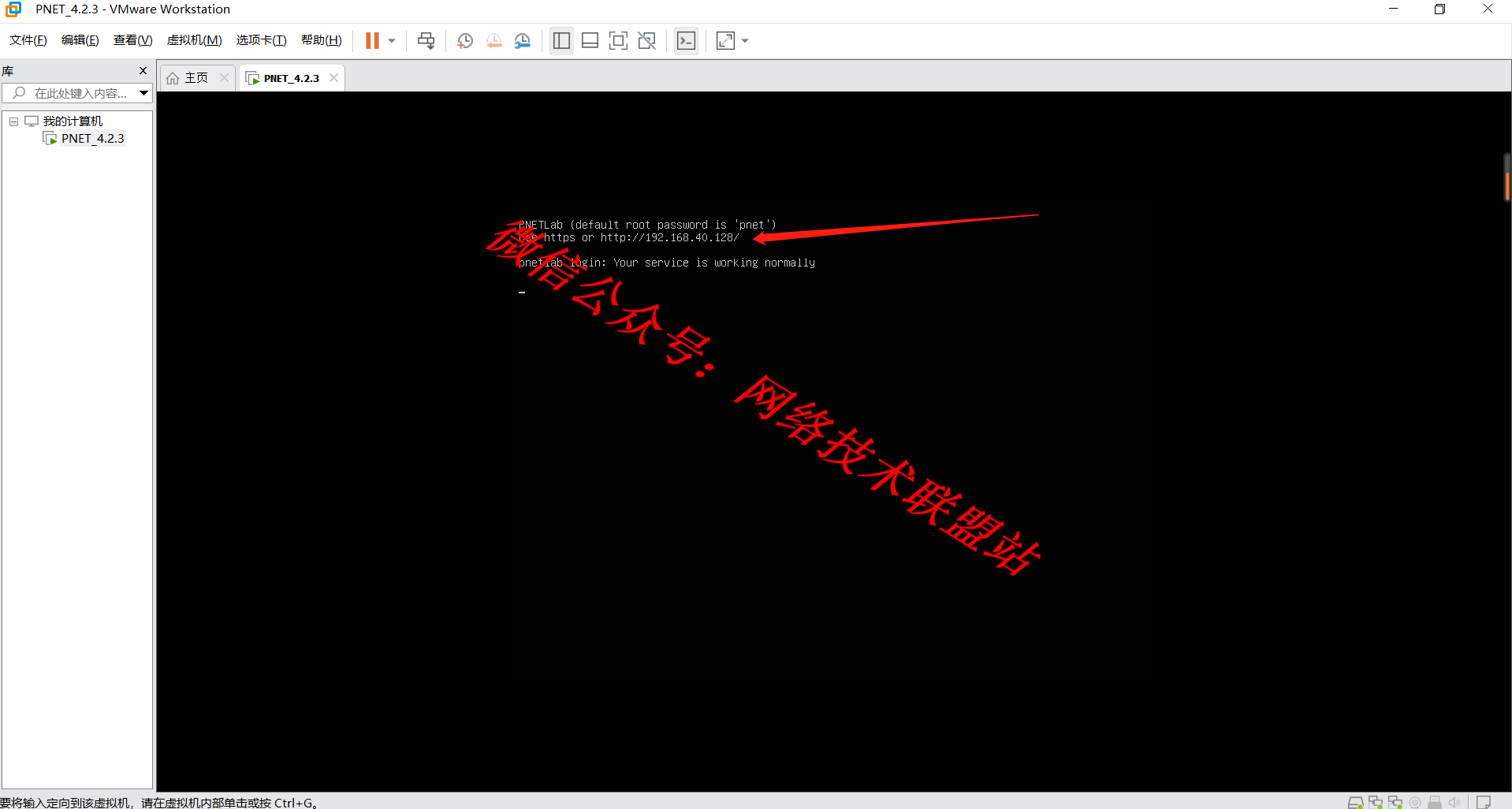

瑞哥分享的最新版本的PNETLab安装过程中不需要任何操作，只需等待片刻，看到下图所示就代表安装好了。

截图中的IP地址就是待会要访问的地址。

3、打开浏览器输入上边的IP地址

4、选择Online Mode

5、等待完成后，进入如下界面，新用户点击右上角的 Sign up注册一个用户

6、填写相关信息注册

这里的用户名不能是中文哦，需要改一下。

7、邮箱验证

点击Register完成后，此时你的邮箱会收到一个激活邮件，点击激活即可

8、登录

再次在浏览器输入登录IP，然后在此页面输入刚刚注册的用户名、密码、验证码，并且选择是HTML还是Console进行连接，这里选择HTML即可，到时候直接在浏览器进行配置就好，很方便，不需要繁琐的外接CRT等软件。

登录后就看到PNET的界面了，是不是特别简洁漂亮！

9、点击如图所示的标识进入商店

商店中有很多实验室，并且所有实验室都是免费的，当您下载实验室时，您将获得实验室文件，工作簿和IOS。

Expert（专家级）：

• CCIE RS (17)
• CCIE DC (7)
• CCIE Enterprise (7)
• CCIE SP(2)
• Cisco 360 RS (20)
• Cisco 360 SP(5)
• CCIE SEC(2)

Professional（职业级/中级）：

• CCNP (89)
• JUNIPER(25)

Associate（入门级）：

• CCNA(37)
• HCIA
• CCNA Sec(5)

Technology（技术点）：

• SD-WAN(6)
• Automation (21)
• MPLS (21)
• OSPF (7)
• BGP(12)
• DM***(8)
• Firewall (12)
• MikroTik(3)

10、这里就以一个CCIE的为例

点击这个区域

然后点击【Get Lab】

11、下载实验

点击【Download】

点击后就会自动下载相关的实验，网速不同下载的时间也会不同，稍等片刻即可

看到如下提示的时候就代表下载实验成功了，点击【Go to Lab】进入实验室

12、打开实验拓扑

点击如图箭头所指“Your labs from PNETLab Store（从PNETLab商店下载的labs）”

继续点击

这个时候在右侧区域就能看到拓扑的小图了，点击【Open】进行最大化：

此时就能看到实验拓扑，真的非常酷炫，而且图的排版十分美观，再也不用花时间在排实验拓扑了，哈哈，真香！

13、界面介绍

在实验室界面的左侧栏中有好多设置项：

主要有：

• Add an object 增加一个实体
• Setup Nodes 设置节点
• Startup Configs 启动配置项
• Pictures 图片
• Refresh topology 刷新拓扑
• Lock Lab 固定实验
• Close Lab 关闭实验
• Destroy Lab 放弃实验
• System Status 系统状态
• Background 背景
• Workbook 参考文档

我们就选择几个看看有哪些功能：

Pictures 图片：

选择你要查看/下载的图片

可以将图片最大化

System Status 系统状态：

系统状态栏可以对实验室中所有设备进行监控，在这里你可以看到虚拟机相关的参数和使用情况，比如CPU使用情况、内存使用情况、交换内存使用情况、硬盘使用情况。

每台设备的状态也可以非常详细的看到，简直棒极了！！！

Background 背景：
假如你不喜欢默认的背景，还可以更换背景。

主要有：

• Dark Mode 黑暗模式
• 3D Mode 3D模式
• No Grid 无网格

这里瑞哥来试一下黑暗模式的：

个人感觉没有白的背景看的舒服，哈哈，看个人爱好吧！

Workbook 参考文档：
遇到问题咋办？问人没人会，百度没方案，那么参考文档可以很好的帮助你。

点击左侧的书图标即可

在这里，你可以将其看成是文档中心，你可以上传自己写的文档，也可以保存官方提供的文档，可打印可下载，可谓是非常方便！

上面介绍的几项功能比较常用吧，其他的也比较常用，大家捣鼓捣鼓就会了！

14、开启设备

设备的启动的方式有两种，一是一键全部启动，二是单个设备启动。

第一种：一键全部启动

点击左侧边栏的【Setup Nodes】

点击【Start all nodes】，即可开启所有设备，不过要注意你的虚拟机的配置哈，绝大部分是不够的。

第二种：单台设备启动

鼠标悬浮于设备上，点击开机就可以了

15、开启幸福之旅

开机后双击设备，就可以进入配置命令的窗口了！

然后你就可以开启你的幸福之旅了，是不是特别的爽！！！
