基于1.1.5-alpha版本，具体源码笔记可以参考我的github：https://github.com/saigu/JavaKnowledgeGraph/tree/master/code_reading/canal
本文将对canal的binlog订阅模块parser进行分析。

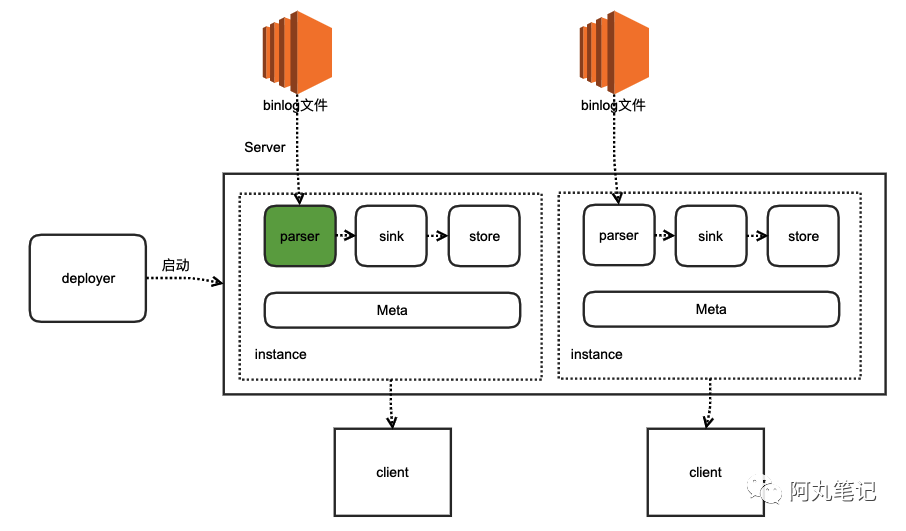

parser模块(绿色部分)在整个系统中的角色如下图所示，用来订阅binlog事件，然后通过sink投递到store。
![]()
parser模块应该来说是整个项目里面比较复杂的模块，代码非常多。
因此，本文根据过程中的主线来进行展开分析，从 启动 开始，进行分析。
如果读者有其他相关内容不明白的，可以给我留言，我会进行解答或者根据情况再单独写相关内容。

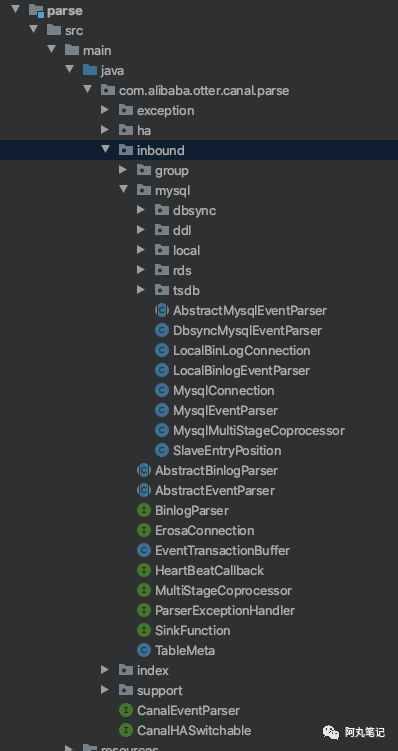

模块内的类如下：
![]()
重点需要关注几个核心问题
如何抓取binlog
对binlog消息处理做了怎样的性能优化
如何控制位点信息
如何兼容阿里云RDS的高可用模式下的主备切换问题
1.从启动进入parser主流程

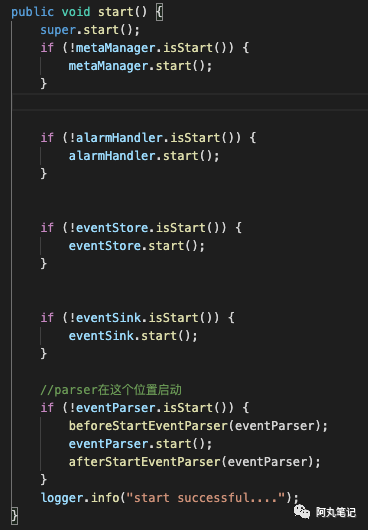

前面的文章我们已经提到了，instance启动的是，会按照顺序启动instance的各个模块
![]()
parser模块就是在这里开始的。
这里需要注意一下，在beforeStartEventParser方法中，启动了parser的两个相关组件CanalLogPositionManager 和 CanalHAController，这里先分别介绍一下。
1.1 位点信息管理CanalLogPositionManager

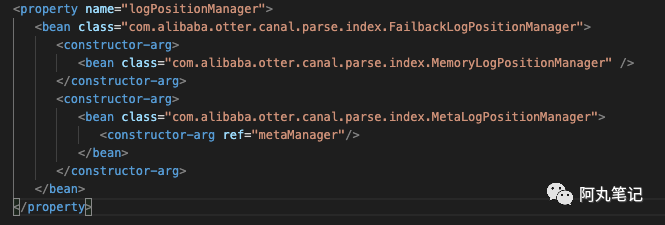

我们用的是default-instance.xml的配置，所以实际实现类是FailbackLogPositionManager
![]()
这里构造器有两个入参，一个是primary的MemoryLogPositionManager，一个是second的MetaLogPositionManager。

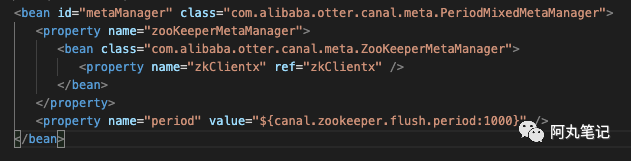

前者是内存的位点信息，后者我们我们看一下构造器的metaManager是基于zk的位点信息管理器。
![]()

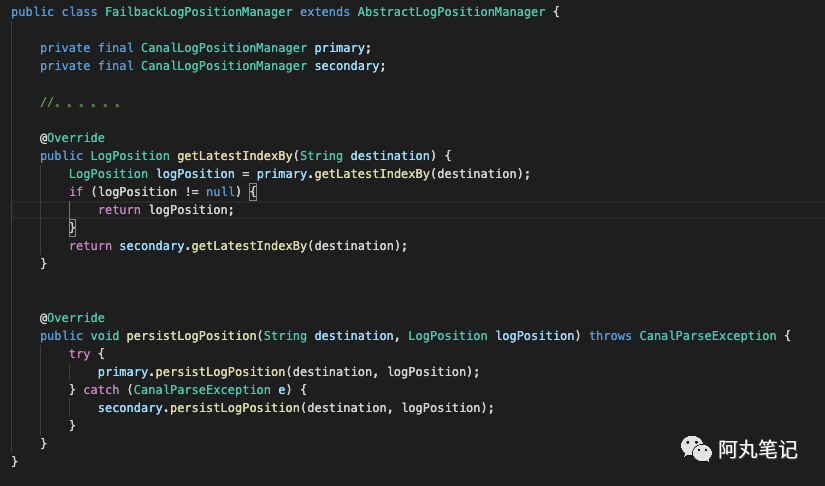

所以FailbackLogPositionManager逻辑也比较简单，获取位点信息时，先尝试从内存memory中找到lastest position，如果不存在才尝试找一下zookeeper里的位点信息。
![]()
1.2 心跳控制器CanalHAController

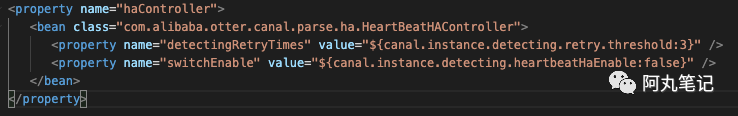

我们用的是default-instance.xml的配置，所以实际实现类是HeartBeatHAController
![]()
HeartBeatHAController里面没有特别复杂的逻辑，就是实现了心跳检测成功的onSuccess方法和onFail方法。另外维护了一个CanalHASwitchable对象，一旦心跳检测失败超过一定次数，就执行doSwitch()进行主备切换。
![]()
前提是我们要设置了主备数据库的连接信息。

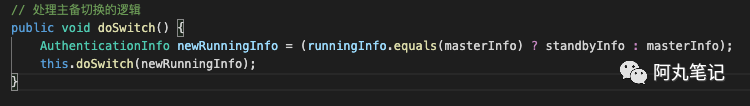

这里的代码写的真的是有点混乱，居然是用MysqlEventParser实现了这个doSwitch()方法。
另外，在MysqlEventParser中，写了一个MysqlDetectingTimeTask内部类，集成了TimerTask来做定时心跳检测。
定时去连接数据库，可以通过select\desc\show\explain等方法做存活检测
如果检测成功，就调用HeartBeatHAController的onSuccess方法
如果失败，就HeartBeatHAController的onFail方法
如果失败超过一定次数，onFail方法中就会调用doSwitch方法进行主备切换
2.核心逻辑
从parser.start()进去后，我们就来到了parser的核心。

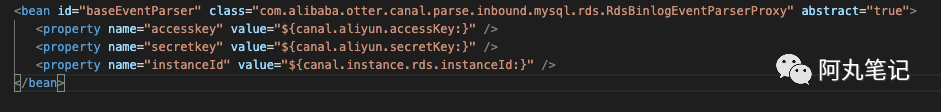

从default-instance.xml配置文件看，默认的parser实现是从base-instance.xml的baseEventParser来的，用的是RdsBinlogEventParserProxy类。
![]()

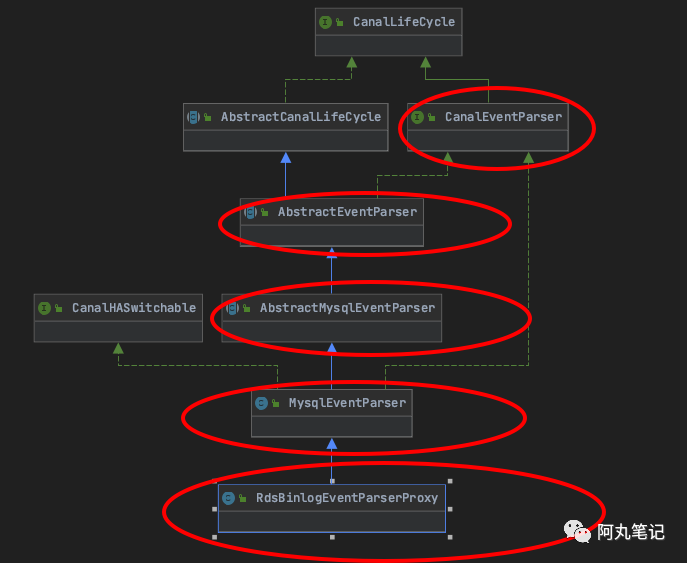

我们看下这个类图的结构。
![]()
从这个结构来看，我们从上到下，就能对parser模块的主体逻辑进行抽丝剥茧了。
Let’s go!
2.1 CanalEventParser接口
定义了一个空的接口
2.2 AbstractEventParser抽象类
这个类里面代码非常多，我们重点关注核心流程。
2.2.1 构造器AbstractEventParser()

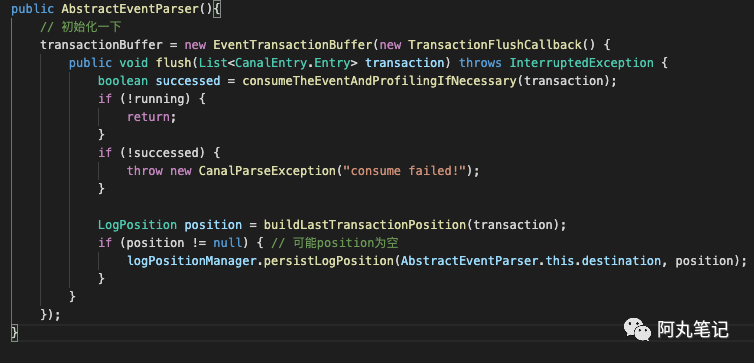

构造器里面就只做了一件事情，创建了一个EventTransactionBuffer。
![]()
EventTransactionBuffer这个类顾名思义就是一个缓冲buffer，它的作用源码里的注释也很清楚，它是缓冲event队列，提供按事务刷新数据的机制。
那对于这里构造器中实现的TransactionFlushCallback的flush(List<CanalEntry.Entry> transaction) 方法，肯定就是对于事务中的一系列event，刷新到store中。

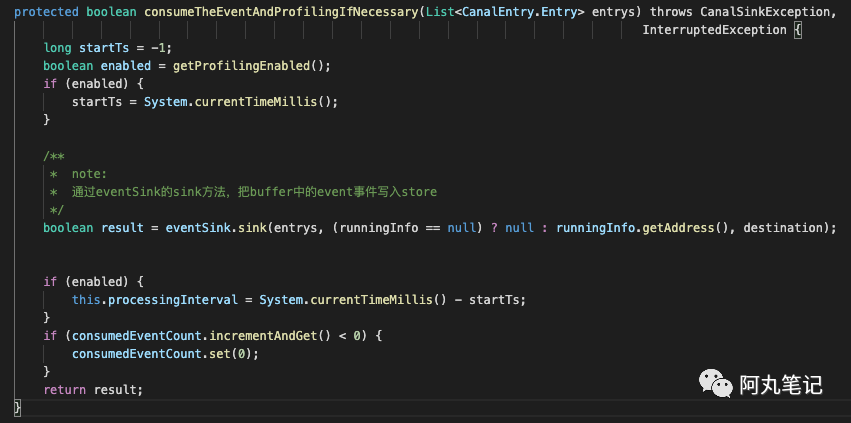

我们可以看下consumeTheEventAndProfilingIfNecessary(transaction)方法，跟我们想的一样，具体的sink方法放在后面的sink模块再展开分析。
![]()
2.2.2 主干的start()方法
主要做了这些事情：
代码很长，逻辑比较清晰，就不贴了。
2.2.3 核心dump过程
dump过程默认是parallel处理的，需要构建一个MultiStageCoprocessor；如果不是parallel，就直接用sinkHandler处理。内部while不断循环，根据是否parallel，选择MultiStageCoprocessor或者sinkHandler进行投递。
注意multiStageCoprocessor在这里start启动。

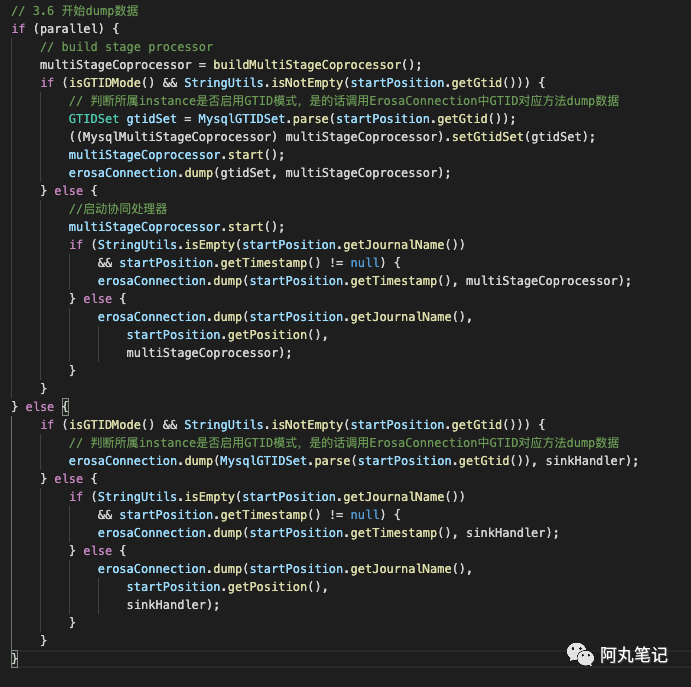

代码如下
![]()

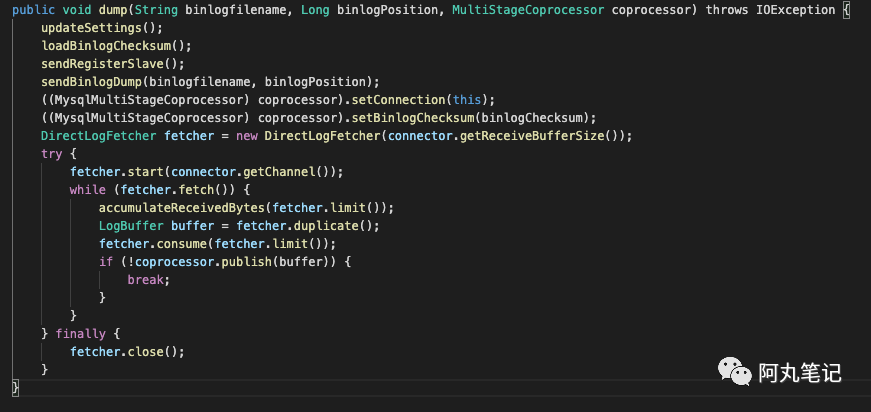

dump方法在MysqlConnection类中实现，主要就是把自己注册到数据库作为一个slave，然后获取binlog变更，具体到协议我们就不展开分析了。
通过fetcher抓取到event，然后调用sink投递到store。
注意，parallel为false的，是单线程交给sinkHandler处理，parallel为true的，交给MultiStageCoprocessor的coprocessor.publish(buffer)处理，后面展开分析下并行处理的逻辑。
注意multiStageCoprocessor在这里publish进行写入RingBuffer，下文会详细讲下这里的机制。
![]()
2.3 AbstractMysqlEventParser抽象类
这个类比较简单，就是做了根据配置做了一些对象创建和设置的工作，比如BinlogParser的构建、filter的设置等
2.4 MysqlEventParser实现类
总共有将近1000行代码，里面其实代码组织有点混乱。像前面提到的MysqlDetectingTimeTask内部类、HeartBeatHAController的部分方法实现，都是在这个类里面的。
那抛开这些来说，这个类的主要功能还是在处理根据journalName、position、timestamp等配置查找对应的binlog位点。
我们选取核心流程里面的关键逻辑 findStartPostion( ) 方法进行分析即可。
这个是AbstractEventParser类中start方法中调用的，获取dump起始位点。
我们默认是使用 非GTID mode记录位点信息的，所以直接看下来看下findStartPositionInternal( ) 具体逻辑，这里可以了解到如何正确配置位点信息：
logPositionManager找历史记录
如果没有找到
如果找到了历史记录
这里是纯if else 流程代码，挺长的，就不贴了。
在这个过程中，调用了几个有意思的方法，可以了解一下
findServerId( )：查询当前db的serverId信息，mysql命令为 show variables like 'server_id'
findEndPosition（）：查询当前的binlog位置，mysql命令为 show master status
findStartPosition（）：查询当前的binlog位置，mysql命令为 show binlog events limit 1
findSlavePosition（）：查询当前的slave视图的binlog位置，mysql命令为 show slave status
2.5 RdsBinlogEventParserProxy实现类
这个类比较简单，就是canal为阿里云rds定制的一个代理实现类。
主要解决了云rds本身高可用架构下，服务端HA切换后导致的binlog位点信息切换。
所以对于抛出的异常做了一定的处理，兼容了这种服务端HA的情况。
同时，也能满足rds的备份文件指定位点开始增量消费的特性。
主要过程如下
![]()
3.事件处理优化 MultiStageCoprocessor
我们前面说过，parallel为false的，是单线程交给sinkHandler处理，parallel为true的，交给MultiStageCoprocessor处理。
这里展开看看并行处理是如何实现的。

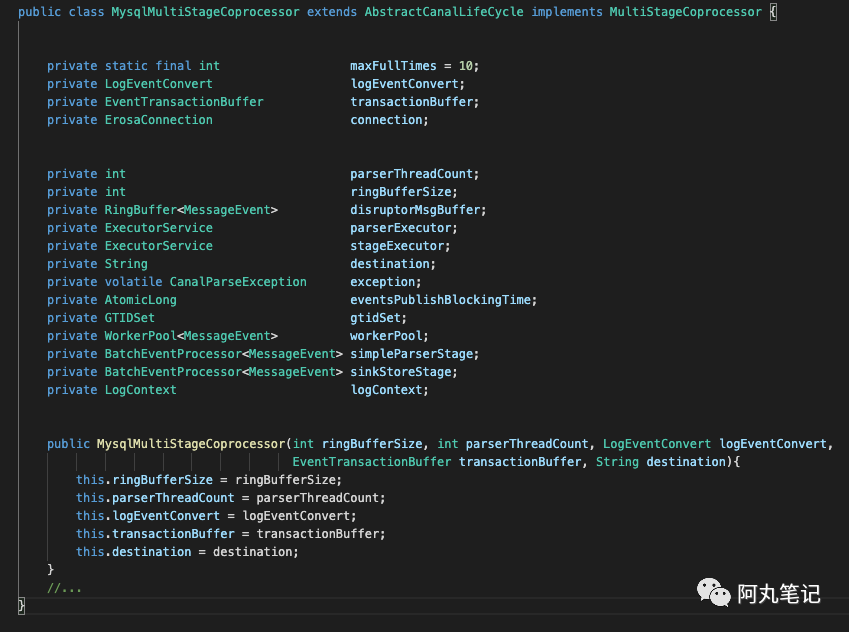

实现类是MysqlMultiStageCoprocessor， 看下基本结构，持有了EventTransactionBuffer（前文提到过的存储事务内多个evnet的buffer）、RingBuffer<MessageEvent>、几个线程池、两个BatchEventProcessor<MessageEvent>。
这些属性类型基本是跟Disruptor框架相关。
![]()
start（）方法里面对一系列属性做了初始化配置并进行启动，要理解这里的逻辑，其实主要是使用Disruptor框架做的任务队列。
如果了解了Disruptor框架的使用，就能明白这里所做的任务队列处理模型了。

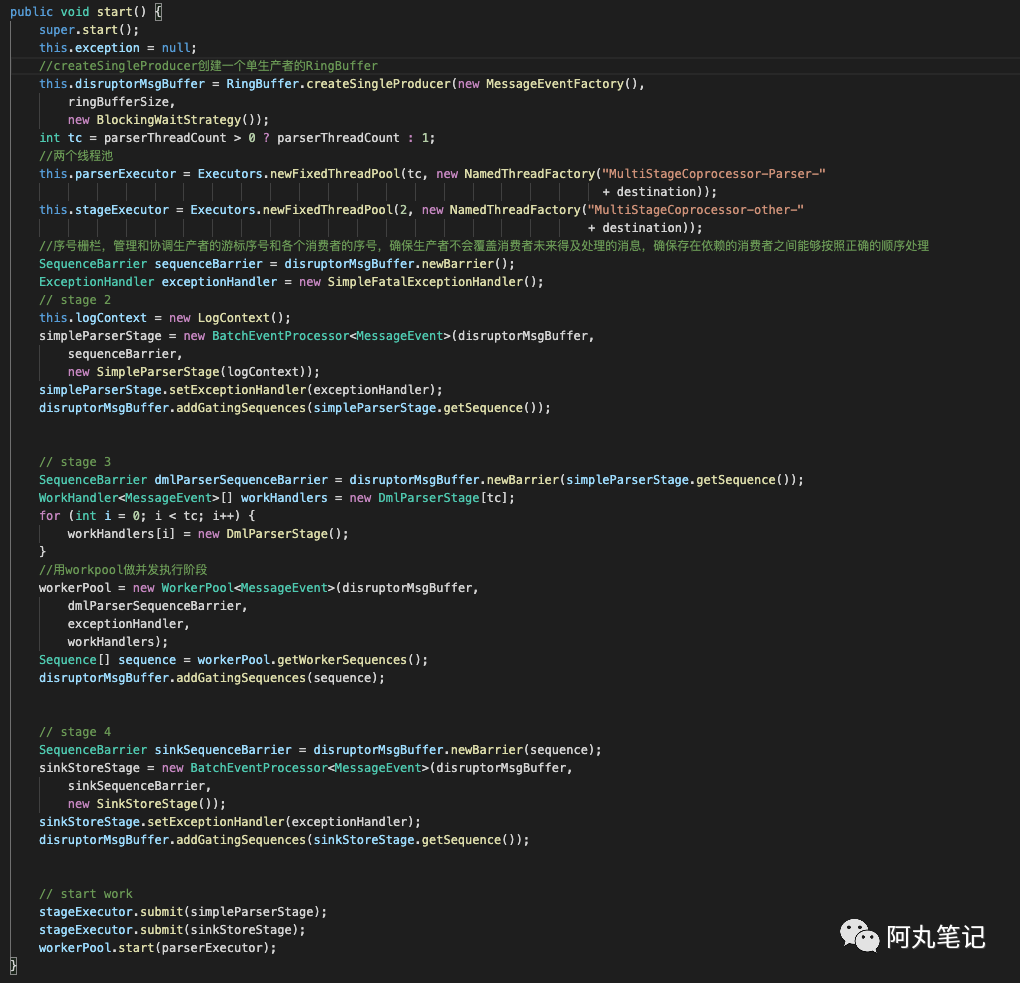

start（）源码如下：
![]()
首先，这里用了Disruptor框架的典型单生产者-多消费者模型。

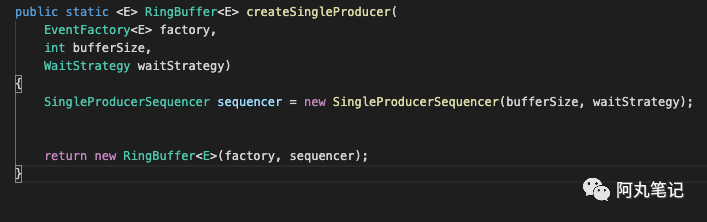

这里创建生产者的时候，就创建了RingBuffer和Sequencer，全局唯一。
上面在dump方法内，订阅到binlog事件后，通过multiStageCoprocessor的publish方法写入RingBuffer，作为单一的生产者。
![]()
多消费者主要通过Disruptor的Sequencer管理。
Sequencer 接口有两种实现，SingleProducerSequencer 和 MultiProducerSequencer，分别来处理单个生产者和多个生产者的情况，这里使用了SingleProducerSequencer。
在 Sequencer 中有一个 next() 方法，就是这个方法来产生 Sequence 中的 value。Sequence 本质上可以认为是一个 AtomicLong，消费者和生产者都会维护自己的 Sequence。
Sequencer 的核心就是解决了两个问题，第一个是对于所有的消费者，在 RingBuffer 为空时，就不能再从中取数据，对于生产者，新生产的内容不能把未消费的数据覆盖掉。
![]()

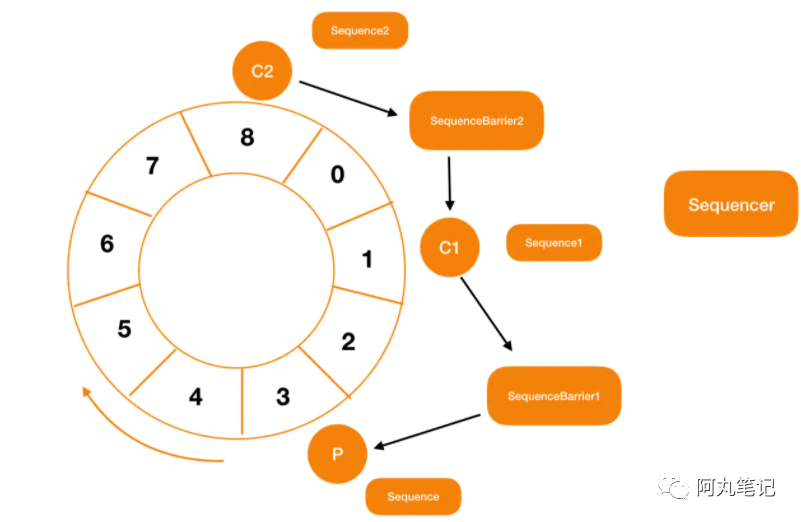

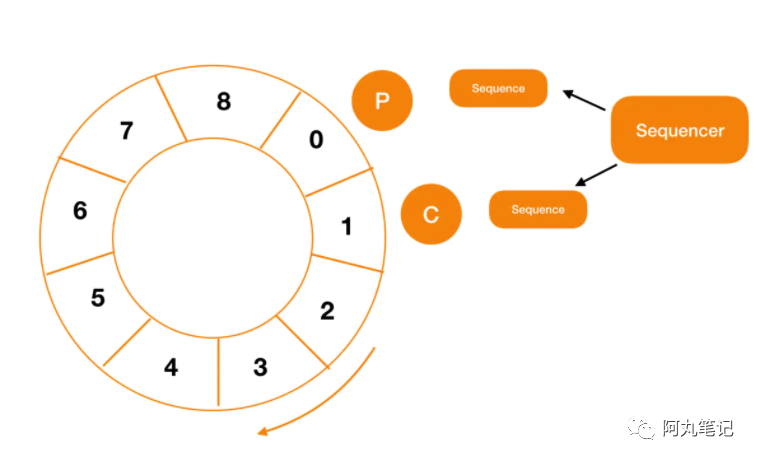

上图中 C 代表消费者，P 代表生产者。
当然，在多消费者模型中，一个关键的问题是控制消费者的消费顺序。
这里主要通过消费者之间控制依赖关系其实就是控制 sequence 的大小，如果说 C2 消费者 依赖 C1，那就表示 C2 中 Sequence 的值一定小于等于 C1 的 Sequence。
![]()
具体的方法是通过RingBuffer的addGatingSequences( )进行的。
具体Disruptor的原理和使用就不展开说明了，这里了解这些关键问题即可。
通过这样的编程模型，parser实现了解析器的多阶段顺序处理。
Stage1: 网络接收 (单线程)，publish投递到RingBuffer
Stage2: 从RingBuffe获取事件，使用SimpleParserStage进行基本解析 (单线程，事件类型、DDL解析构造TableMeta、维护位点信息)
Stage3: 事件深度解析 ，用workpool进行多线程, 使用DmlParserStage进行DML事件数据的完整解析
Stage4: SinkStoreStage单线程投递到store
SimpleParserStage和SinkStoreStage使用了stageExecutor这个线程池进行管理，DmlParserStage使用了workpool进行管理。
这三个类都是MysqlMultiStageCoprocessor的内部类，通过实现OnEvent方法进行逻辑处理，具体处理逻辑就不展开了，大家有兴趣可以看下源码。
4.总结
这个模块是非常核心的，涉及到了对binlog事件的抓取和处理，以及相关位点信息的处理。
回头看开头几个问题，相信也都有了答案：
dump方法在MysqlConnection类中实现，主要就是把自己注册到数据库作为一个slave，然后获取binlog变更（具体的协议我们就不展开分析了）。
利用disruptor框架，基于RingBuffer实现了
单线程接受 -> 单线程解析事件 -> 多线程深度解析事件 -> 单线程投递store 这样的一个流程。
（这里有点疑惑，单线程接受事件后，为什么需要一个单线程先解析一下再多线程深度解析，而不是直接多线程深度解析？有了解的朋友可以给我留言指点一下，谢谢）
有多种CanalLogPositionManager可以选择。
默认采用FailbackLogPositionManager，获取位点信息时，先尝试从内存memory中找到lastest position，如果不存在才尝试找一下zookeeper里的位点信息。

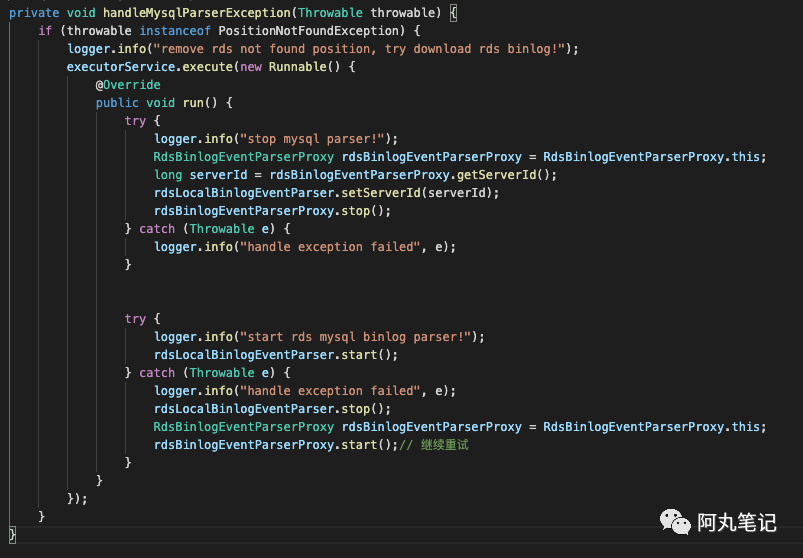

RdsBinlogEventParserProxy如果发现了PositionNotFoundException异常，就委托rdsLocalBinlogEventParser通过下载binlog的oss备份，找到目标binlog文件和位置。
