背景：Node前后端分离带来的变化



2016年跨境供应链体验技术部经历了从Java webx MVC技术架构演进到Node前后端分离的技术架构。



前后端分离优势

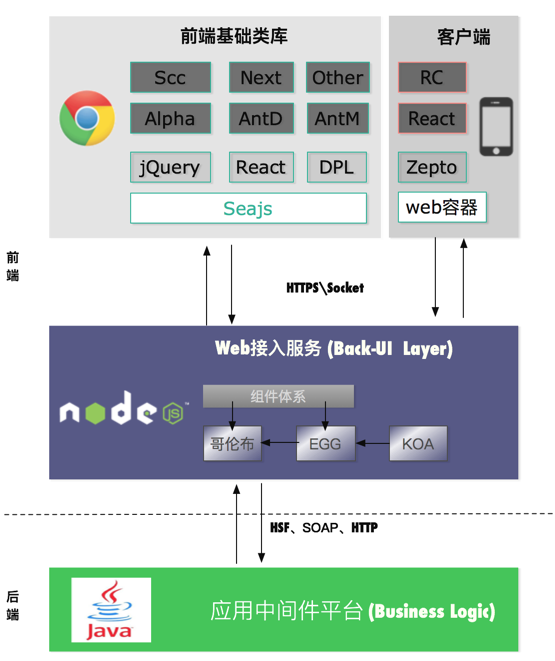

前后端分离以后，Node服务端扮演了web接入层的角色，起到了web端和Java微服务端的桥梁作用，从架构层解决了以下问题：

1. VM层前后端耦合严重（技术域、物理层）；
2. 开发职责边界不清；开发环境重度依赖、协同效率低下；
3. 时常引发质量问题；
4. 技术栈的耦合，不利于前端体验、性能优化方面的工作。



前后端分离新问题

但技术没有银弹，每一次系统架构升级，必然也会带来新的问题和挑战。例如



1. 线上问题，排查链路变长，重心慢慢转向前端。（该部分，我们团队也孵化出了扁鹊平台，用于实时诊断全链路Node异常日志）
2. Node前后端分离后，前端代码自然而然也就拆分成了Node端开发和web端开发。前端整体工作量大概上涨了10-20%（node端开发），且node端开发工作相对简单，核心、复杂的逻辑依旧在web端（后面会解释为什么node端的开发相对web端简单）。
3. 前端同学开始需要关心更多领域的问题，包括应用运维、服务端性能评估、水平鉴权等。
4. 前端除了静态资源的构建和发布，还多了node应用的部署。



剖析node端开发，我们在开发什么？

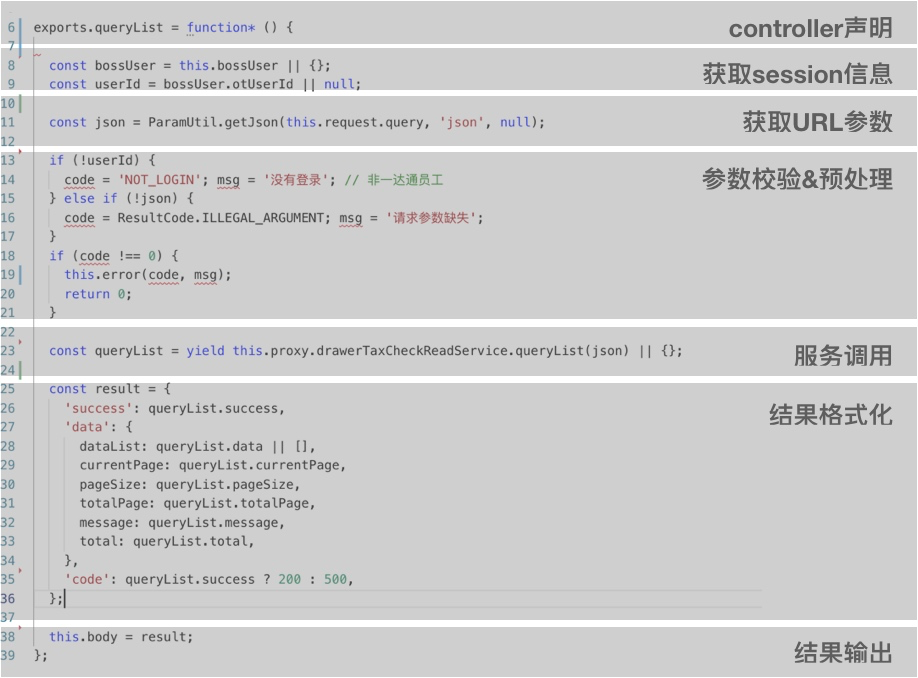

我们知道，node端开发的主要工作是编写controller部分的代码，那么我们先来一段代码，进行剖析：

从微观来看，发现整个应用中的node端controller核心代码跟上面的代码非常类似。从宏观来看的话，观察整段controller代码的逻辑，发现逻辑控制语句（if/for/while/switch）很少出现。总结来说，就是node端核心逻辑代码相对简单，而且规范。



这是由于，node在业务项目中的主要作用是作为web端和HSF微服务、DB、tair缓存、diamond配置等服务层的中间转发层，为了将web端参数+node端session信息能够传给下一层服务调用。



我们真的需要写controller代码吗？

回到之前那个典型的controller代码，我们再做一个更深层次的抽象，发现核心代码逻辑很标准，基本套路都是：参数预处理->服务调用->结果处理。

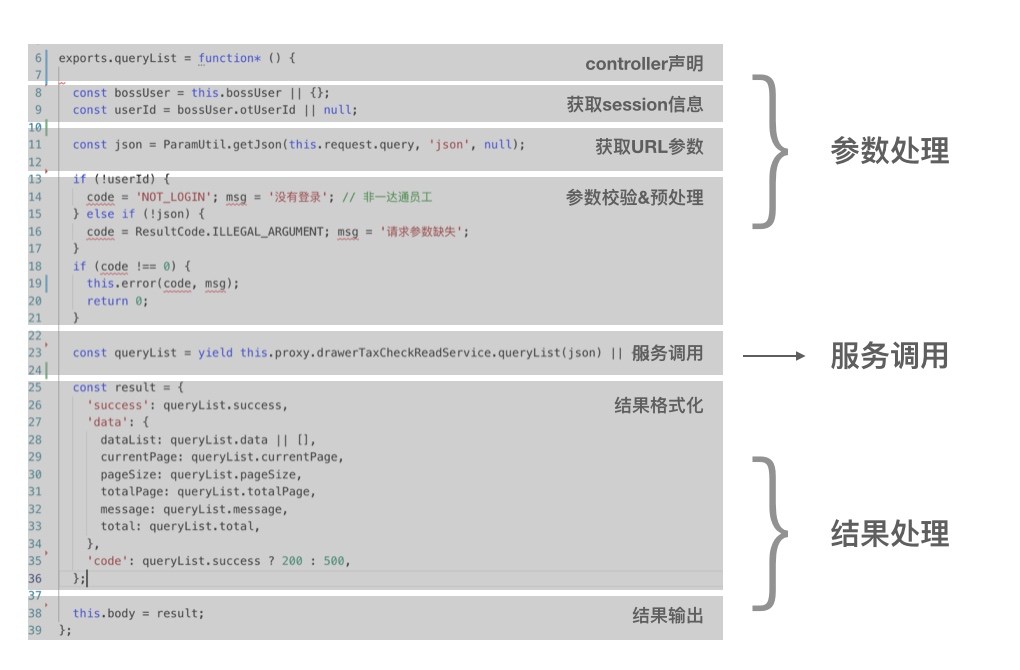

假如我们将这个过程的每个步骤都抽象成一个处理器的话，那么对应的就是下图：

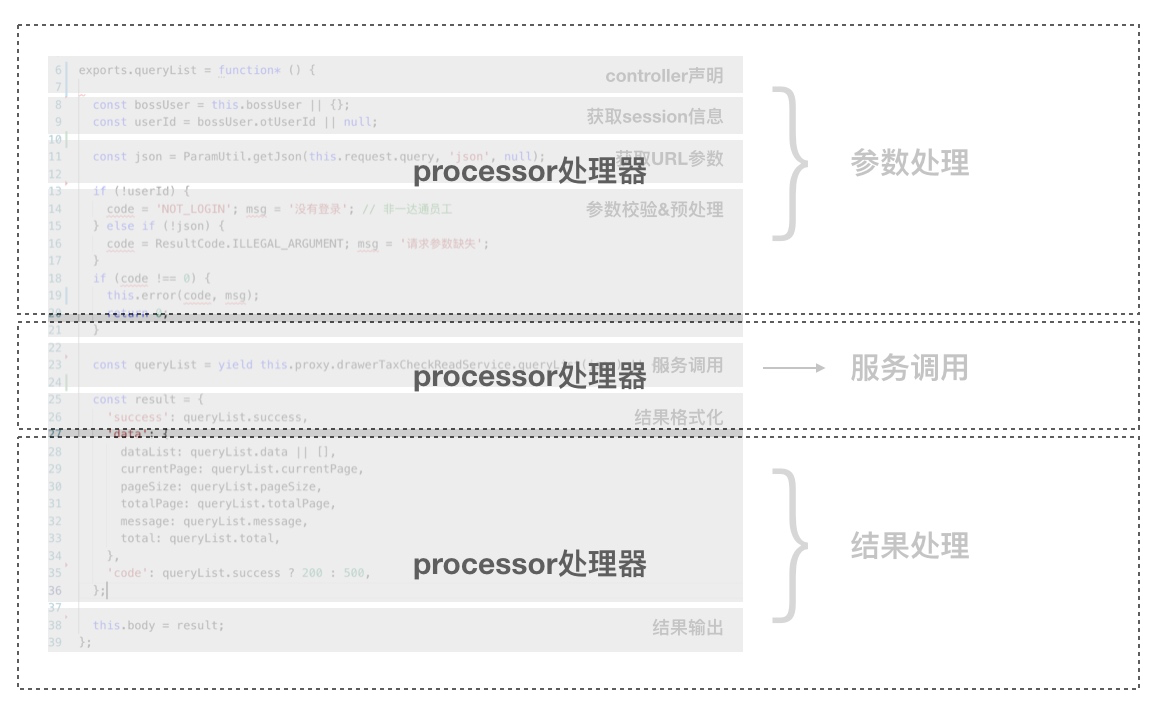

通过完整抽象，每个http请求过来后，node端的处理过程就可以看成如下图：

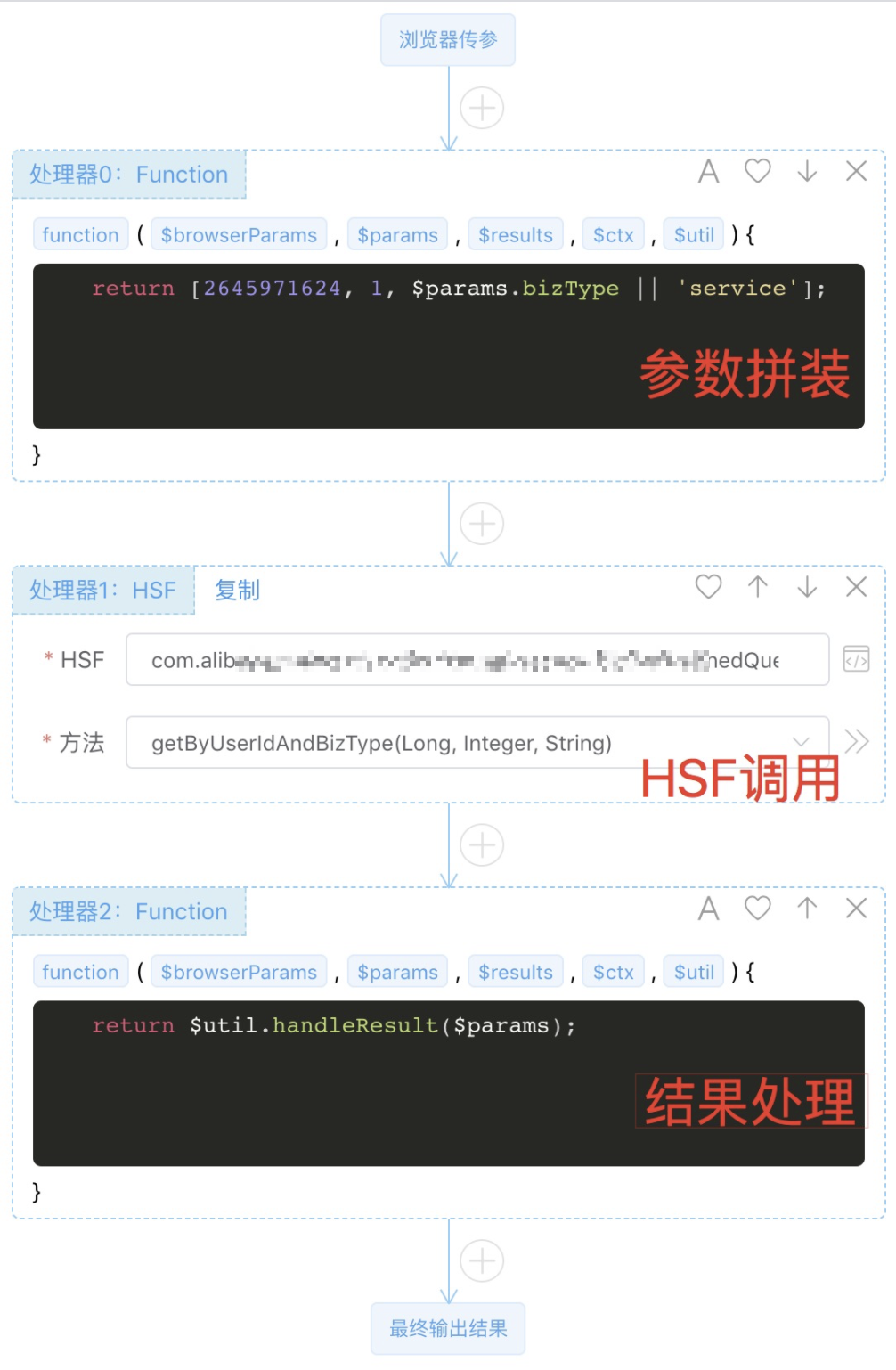

基于以上理论，我们孵化出了陆游（路由）平台，在陆游中，你除了可以写代码，还可以可视化的进行简单线性编排 和  复杂流程编排





是不是简单线性编排就够了？



根据经验和存量代码分析，绝大部分BFF代码的套路都是参数预处理->服务调用->结果处理。完全可以用线性编排来实现，复杂编排使用场景其实非常有限。

虽然线性编排能满足大部分场景，但是，碰到需要根据不同条件执行不同处理器（特别是执行不同HSF）、或者需要循环调用的时候，线性编排就显得力不从心了，所以，复杂编排应运而生。



复杂编排之源码编排



从立项开始做复杂编排之初就感觉到，源码编排应该是最容易实现、也是最受开发者欢迎的，因为它与线性编排取长补短，又几乎没有额外的学习成本。



先插入一个话题，我们一直在讲编排编排，所谓编排，我们编排的是什么呢？在陆游平台，所有原子操作被抽象成了一个个的处理器，所以，这里我们要编排的是处理器，也就是编排处理器之间的流程控制。



源码编排的思路其实很简单：提供每一个处理器的执行函数$proc给开发者自行调用，执行函数接收一个参数作为入参，返回一个参数作为出参，这一点和处理器的概念一模一样。

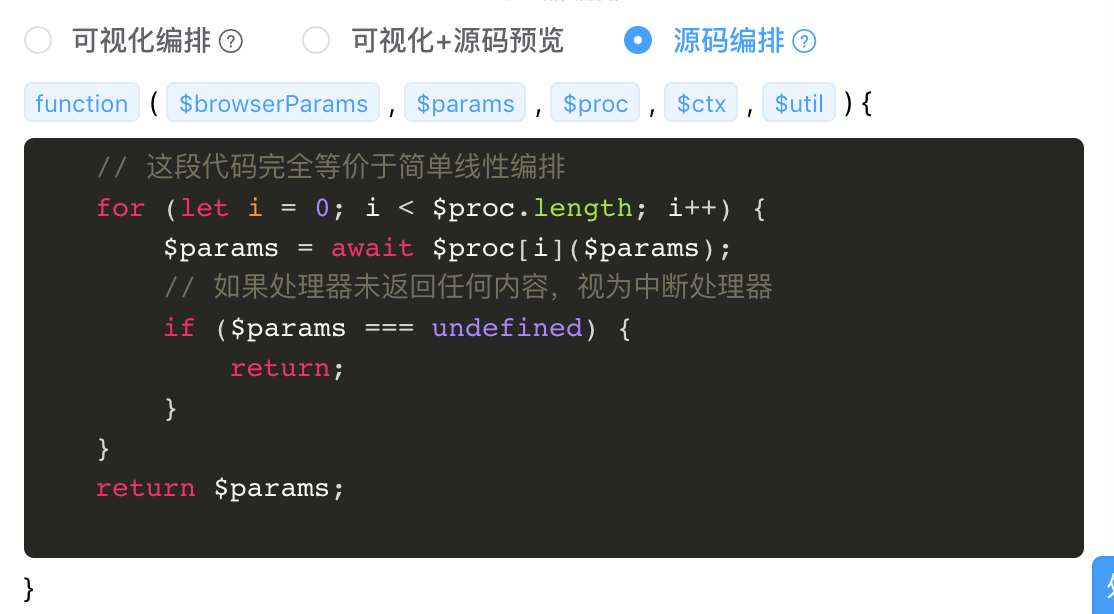

基于这个思路，我们很快实现了源码编排，下面的示例代码完全等价于我们上面提到的简单线性编排：



复杂编排之可视化编排

为什么还要做可视化编排



虽然源码编排很强大很灵活，但是陆游平台作为一个定位为Node可视化逻辑编排和代码热更新的平台，可视化编排终究还是要支持的，毕竟还是会有部分用户会觉得源码模式太过于原始，再者，未来可视化编排能力，可以面向产品运营等非开发同学发挥巨大作用，如果仅有源码编排肯定还是不够的。



交互设计的纠结和可视化引擎的选择



从打算开始做可视化编排开始我们就决定：一定不能自己造轮子，要复用集团或外部现有能力。

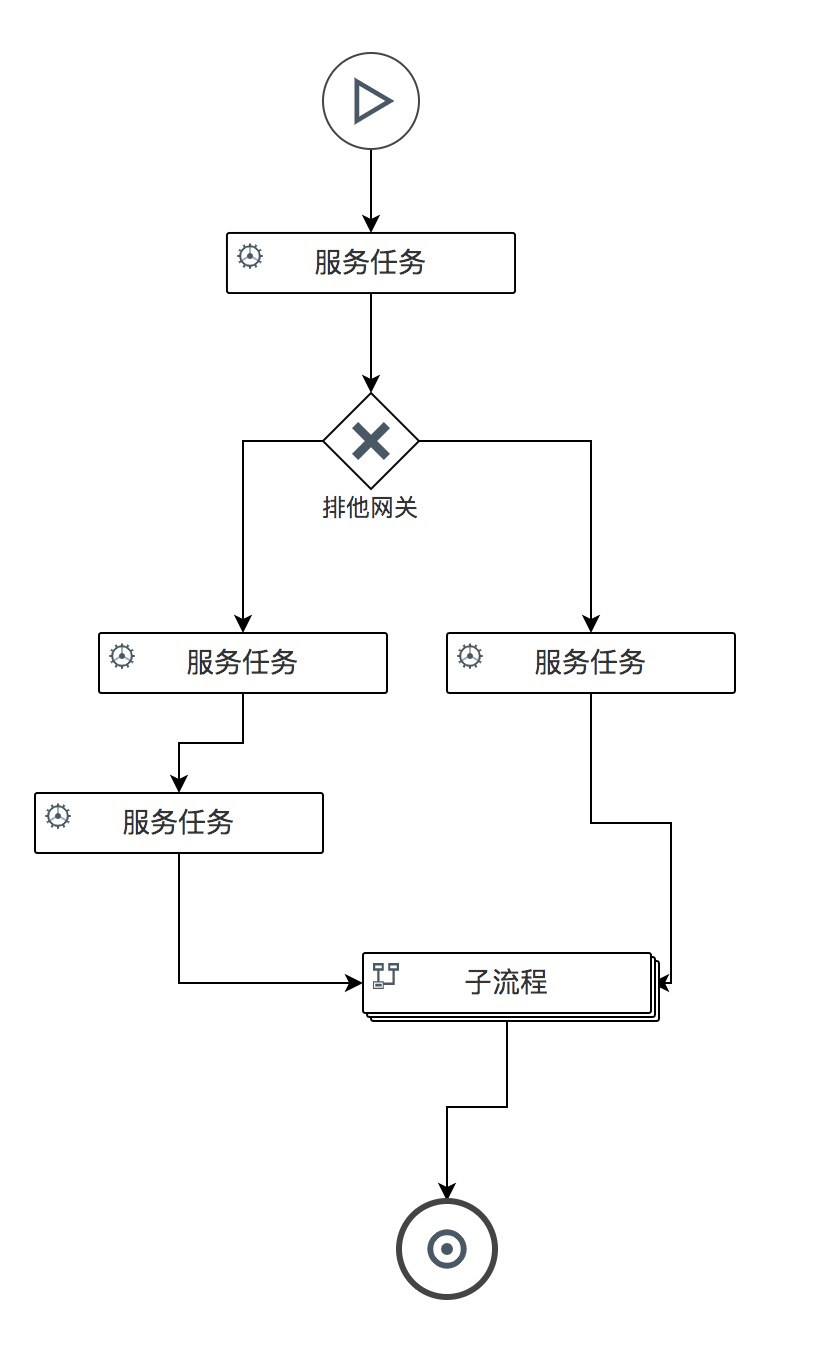

一开始脑海中想象的是可视化编排类似这种效果：

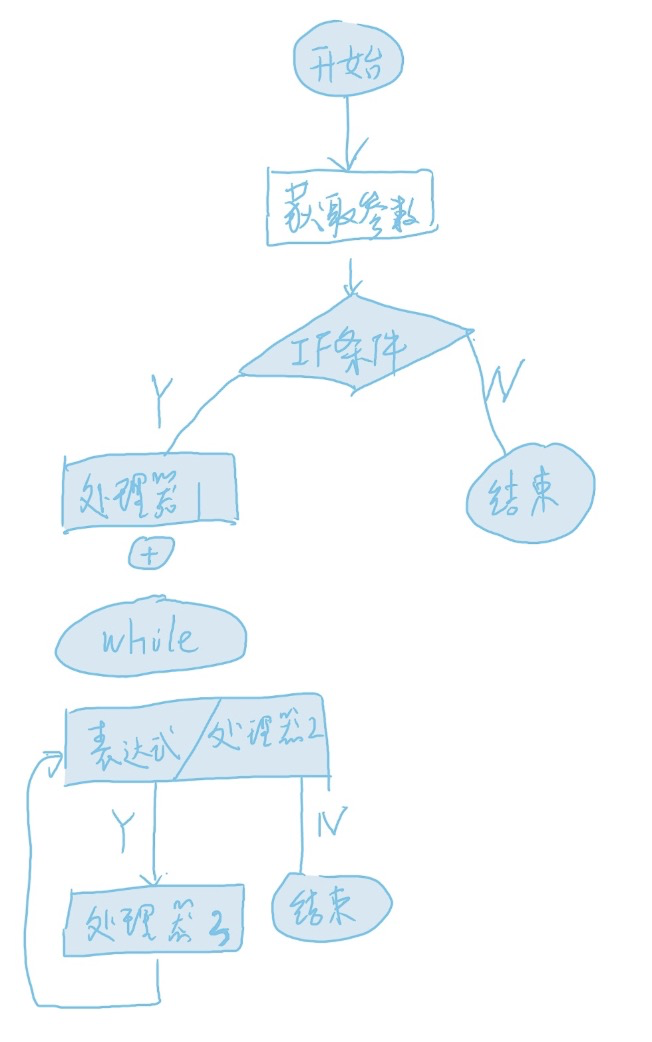

但是，始终觉得让用户自己去连线、拖拽、布局的这种交互方式太不方便了，没几个人会愿意使用的，所以一直在思考，到底怎样一个交互才能让使用者使用起来更方便、更好用，为此在草稿上涂涂改改画了2天：

无意中看到了另一种可视化编排的交互方式：没有采用节点连线的方式，而是整体仍然是线性，只是线性里面包含了可以无限嵌套的条件控制。这种交互方式确实给我们打开了一种全新思路。但是考虑到如果采用这种方式的话实现成本略高，因为没有现成的图可视化引擎给你调用了，还要自己做各种拖拽事件，光是做这套可视化交互就够费时间了，时间和投入成本上不允许我们这么做，而这套编排引擎没有对外提供封装好的组件，而且我们有比较多的定制化的诉求，所以始终没有考虑这种交互方式。



现成的流程可视化开源引擎效果不是我们想要的，比较看好的交互方式又没有开源，怎么办？



初步的设想还是基于开源引擎，添加If、While等条件控制语句时自动把节点和连线处理好，不需要用户自己连线，拖拽节点是改变节点的顺序而不是位置的拖拽。按照这个思路开始寻找合适的图表可视化引擎，先后调研了vtor-flow、gg-editor，还包括gg-editor上层依赖的G6，经过比对发现这些始终都不是我们想要的，或者说想要改造成我们想要的效果成本太大。



经过一段时间的纠结后，思路还是回到了最开始 不需要节点连线、无限嵌套的条件控制可视化编排的做法，同时我们融入了一些自己的想法：把拖拽全部改成添加和上下移动，这样实现成本就低了很多，也更加轻量。

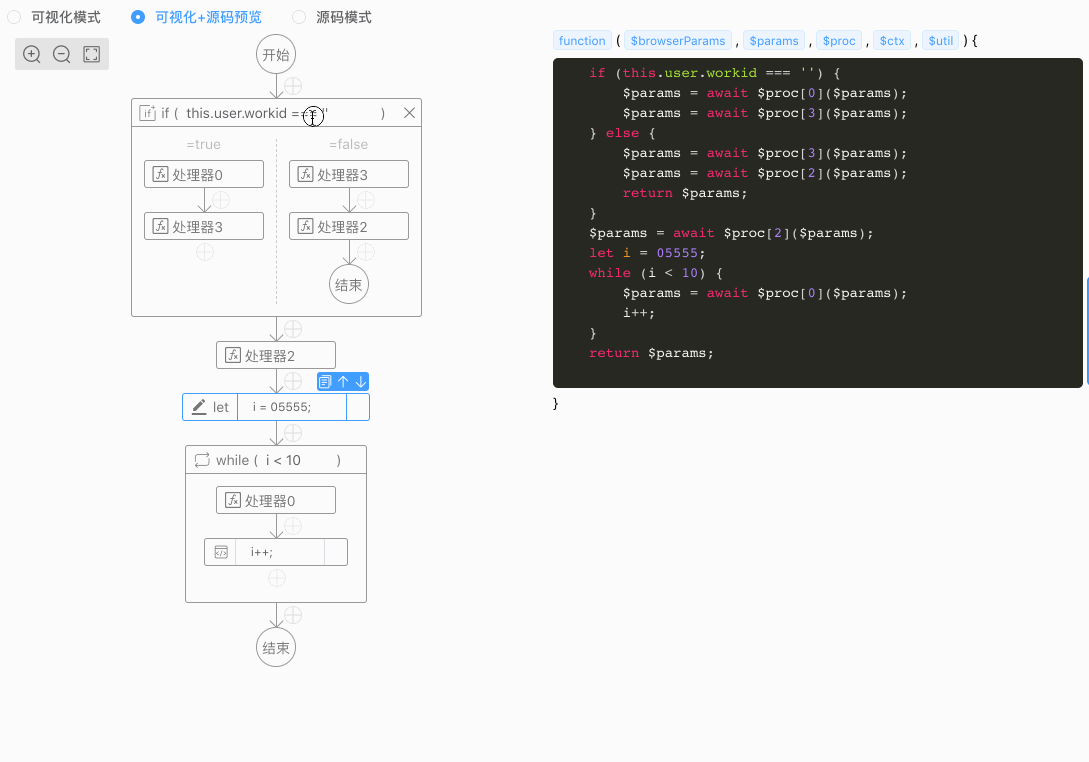

按照这个设想，陆游平台的可视化编排很快便扩展了复杂编排的能力，同时，实现过程中甚至加入了所见即所得的左边编排、右侧预览源码模式。



陆游平台的开源计划

目前整套平台已经稳定运行1年，我们打算今年将会对外发布社区开源版，敬请期待
