上一章聊到行式存储、列式存储的基本概念，并介绍了 TsFile 是如何存储数据以及基本概念。详情请见：

时序数据库 Apache-IoTDB 源码解析之文件格式简介（三）

打一波广告，欢迎大家访问IoTDB 仓库，求一波 Star 。欢迎关注头条号：列炮缓开局，欢迎关注OSCHINA博客

这一章主要想聊一聊：

1. TsFile的文件概览
2. TsFile的数据块

TsFile文件概览

一个完整的 TsFile 是由图中的几大块组成，图中的数据块与索引块之间使用 1 个字节的分隔符 2 来进行分隔，对于分隔符不做过多解释，校验和保证数据有效性。

1. 识别符（Magic）

现在各种软件五花八门，很多软件都拥有自己的文件格式用来存储数据内容，但当硬盘上文件非常多的时候如何有效的识别是否为自己的文件，确认可以打开呢？经常用 windows 系统的朋友可能会想到用扩展名，但假如文件名丢失了，那我们如何知道这个文件是不是能被程序正确访问呢？

这时候通常会使用一个独有的字符填充在文件开头和结尾，这样程序只要访问 1 个固定长度的字符就知道这个文件是不是自己能正常访问的文件了，当然，TsFile 作为一个数据库文件，肯定需要在这个识别符上精心打造一番，它看起来是这样：

   (decimal)  84 115 70 105 108 101
   (hex)      54 73  46 69  6c  65
   (ASCII)    T  s   F  i   l   e

非常 cool 。

2.文件版本（Version）

再精妙的设计也难免产生一些问题，那么就需要升级，那么文件内容也一样，有时候当你的改动特别大了，就会出现完全不兼容的两个版本，这个很好理解不过多解释。TsFile 中采用了 6 个字节来保存文件版本信息，当前 0.9.x 版本看起来就是这样：

   (decimal)  48  48  48  48  48  50
   (hex)      30  30  30  30  30  32
   (ASCII)    0   0   0   0   0   2

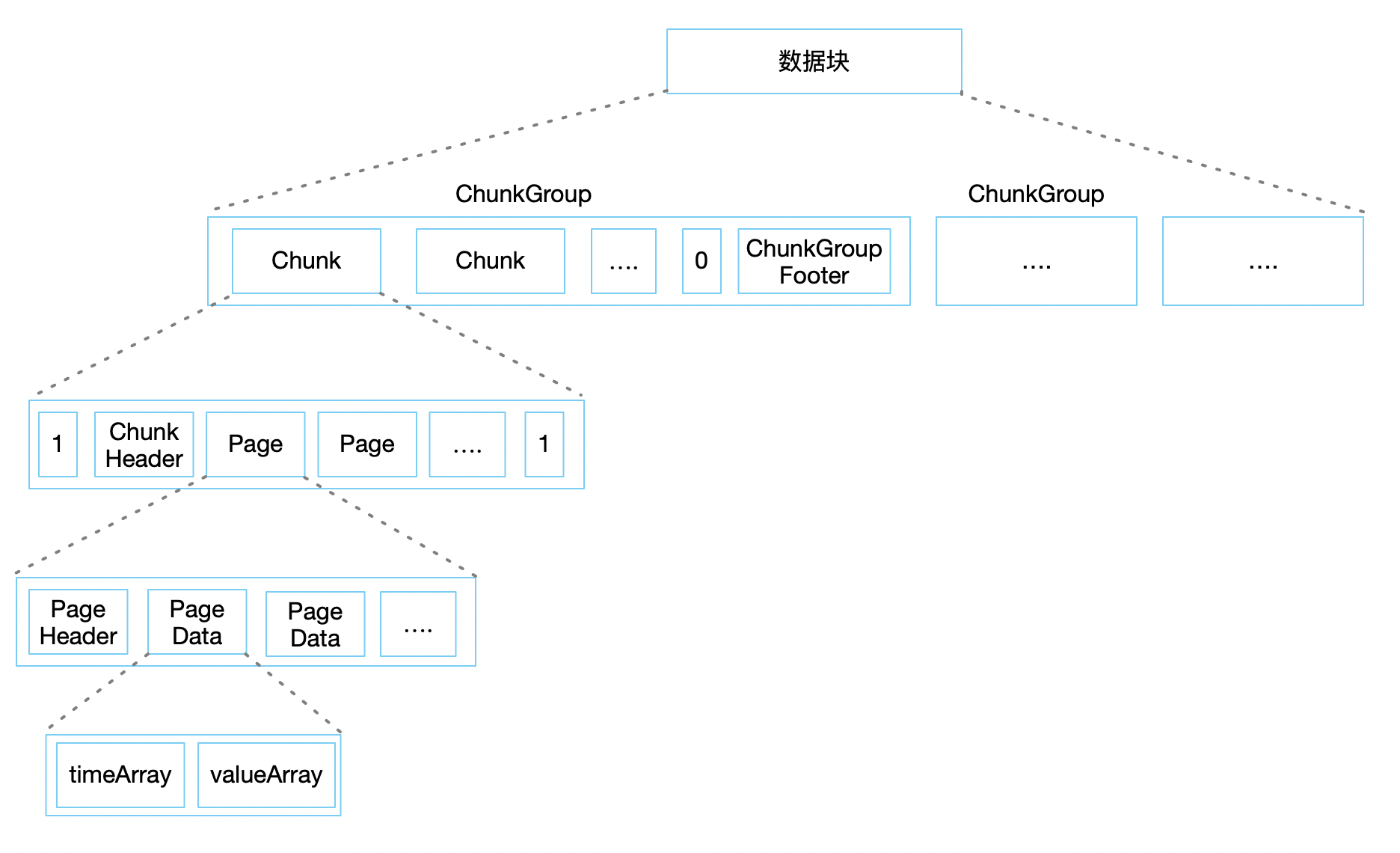

3.数据块

3.1 ChunkGroup

文件的数据块中包含了多个 ChunkGroup ，其中 ChunkGroup 的概念已经在上一章聊过，它代表了设备(逻辑概念上的一个集合)，在 IoTDB 中称为 Device。

在实际的文件中，ChunkGroup是由多个 Chunk 和一个 ChunkGroupFooter 组成。其中最后一个 Chunk 的结尾和 ChunkGroupFooter 之间使用 1 个字节的分隔符 0 来做区分，ChunkGroupFooter 没有什么具体作用，不做详细解释。

3.2 Chunk

一个 ChunkGroup 中包含了多个 Chunk，它代表了测点数据(逻辑概念上的某一类数据的集合,如体温数据)，在 IoTDB 中称为 Measurement。

在实际文件中 Chunk 是由 ChunkHeader 和多个 Page 组成，并被 1 个字节的分隔符 1 包裹。ChunkHeader中主要保存了当前 Chunk 的数据类型、压缩方式、编码方式、包含的 Pages 占用的字节数等信息。

3.3 Page

一个 Chunk 中包含多个 Page，它是一个数据组织方式，数据大小被限制在 64K 左右。

在实际文件中由 PageHeader 和多个 PageData 组成。

3.4 PageData

一个 Page 中包含了多个 PageData，它包含了两个数组：时间数组和值数组，且这两个数组的下标是对齐的，也就是时间数组中的第一个对应值数组中的第一个。举个例子：

timeArray: [1,2,3,4]
valueArray: ['a', 'b', 'c', 'd']

在page中就是这样保存的数据，其中 1 代表了时间 1970-01-01 08:00:00 后的 1 毫秒，对应的值就是 'a'。

数据块展示

            POSITION|	CONTENT
            -------- 	-------
                   0|	[magic head] TsFile
                   6|	[version number] 000002
                  // 因为 6个字节的magic + 6个字节的 version 所以 chunkGroup 从 12 开始
|||||||||||||||||||||	[Chunk Group] of wangwu begins at pos 12, ends at pos 253, version:0, num of Chunks:2
                   // 这里展示的是 ChunkHeader 中保存的信息
                  12|	[Chunk] of xinlv, numOfPoints:1, time range:[1580950800,1580950800], tsDataType:INT32,
                     	[minValue:100,maxValue:100,firstValue:100,lastValue:100,sumValue:100.0]
                    |		[marker] 1      //  chunk 的真正开始是从这个分隔符 1 开始的
                    |		[ChunkHeader]    // header 的数据在上面展示了
                    |		1 pages         //这里保存的具体数据
                    |		time:1580950800; value:100
                   // 下一个 chunk
                 121|	[Chunk] of tiwen, numOfPoints:1, time range:[1580950800,1580950800], tsDataType:FLOAT,
                     	[minValue:36.7,maxValue:36.7,firstValue:36.7,lastValue:36.7,sumValue:36.70000076293945]
                    |		[marker] 1
                    |		[ChunkHeader]
                    |		1 pages
                    |		time:1580950800; value:36.7
                 230|	[Chunk Group Footer]
                    |		[marker] 0 // chunkFooter 和 chunk 使用 0 作为分隔
                    |		[deviceID] wangwu
                    |		[dataSize] 218
                    |		[num of chunks] 2
|||||||||||||||||||||	[Chunk Group] of wangwu ends
