Tomcat架构解析之3 Connector NIO
上文简单记录了默认的Connector
的内部构造及消息流,同时此Connector
也是基于BIO的实现。
除BIO,也可以通过配置快速部署NIO的connector。在server.xml中如下配置;
整个Tomcat是一个比较完善的框架体系,各组件间都是基于接口实现,方便扩展

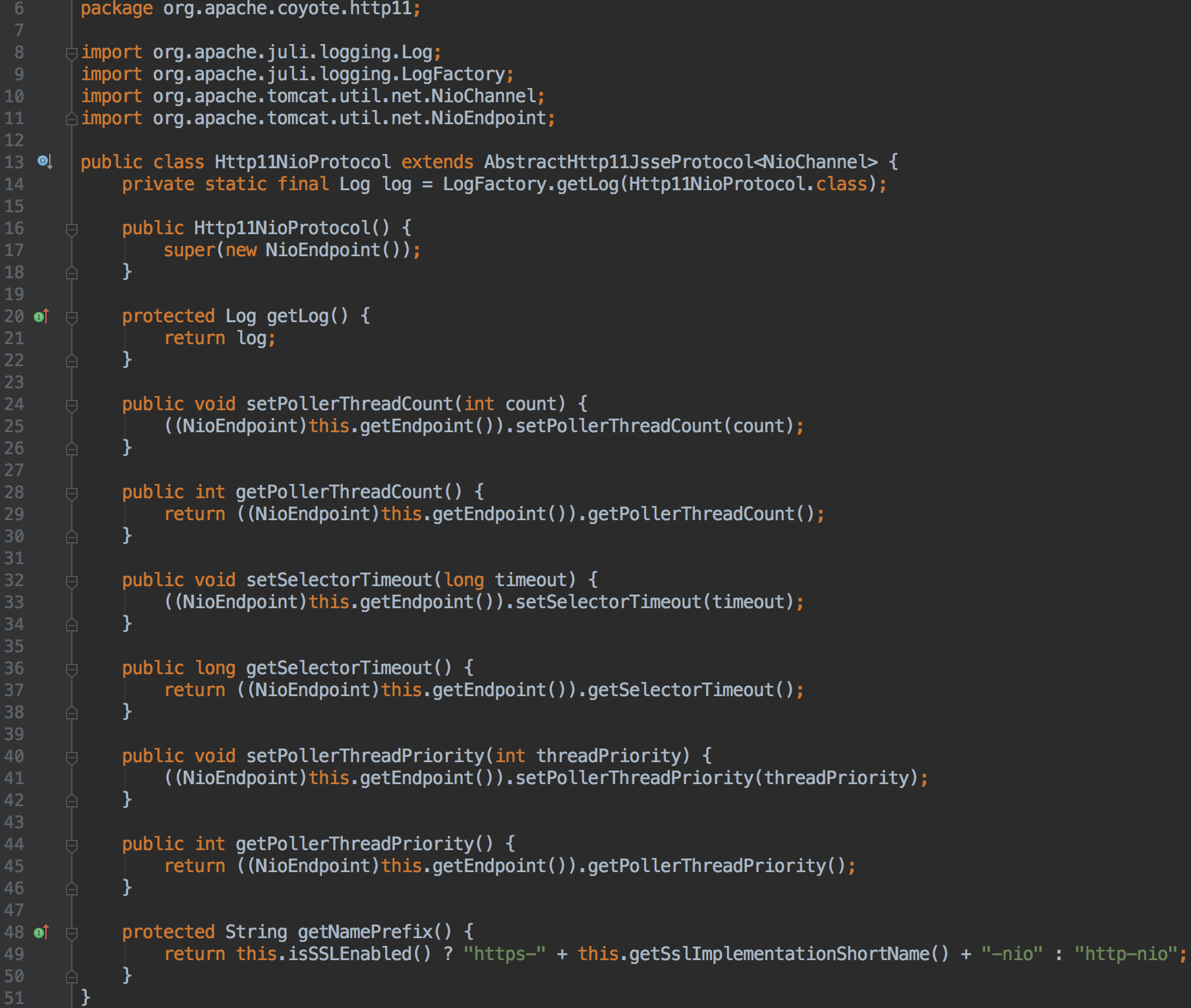

像这里的
org.apache.coyote.http11.Http11NioProtocol
和BIO的 org.apache.coyote.http11.Http11Protocol

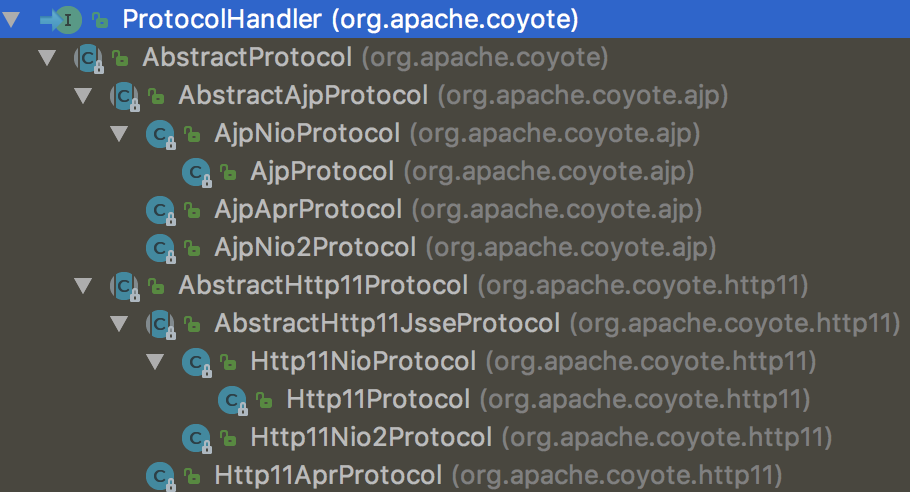

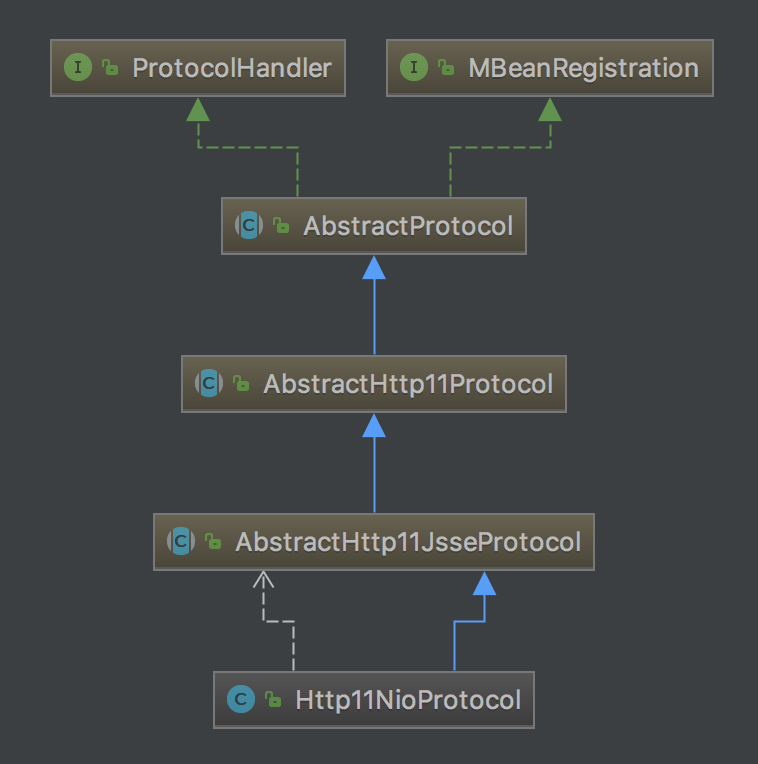

都是统一的实现 org.apache.coyote.ProtocolHandler

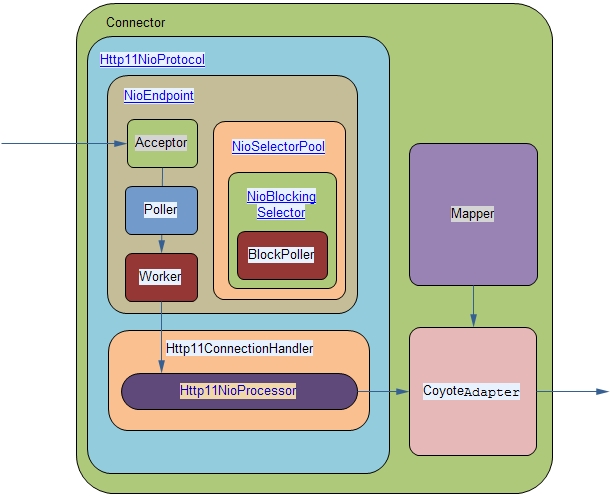

接口 从整体结构上来说,NIO还是与BIO的实现保持大体一致
还是可以看见
Connector
中三大件 - Http11NioProtocol
- Mapper
- CoyoteAdapter
基本功能与BIO的类似
重点看看Http11NioProtocol.
和JIoEndpoint一样,
NioEndpoint
是 Http11NioProtocol
中负责接收处理 socket
的主要模块 Acceptor
及 Worker
分别是以线程池形式存在 Poller是一个单线程
注意,与BIO的实现一样,默认状态下,在server.xml中
- 没有配置<Executor>,则以Worker线程池运行
- 配置了<Executor>,则以基于juc 系列的ThreadPoolExecutor线程池运行。
Acceptor
- 接收socket线程,这里虽然是基于NIO的connector,但是在接收socket方面还是传统的serverSocket.accept()方式,获得SocketChannel对象
- 然后封装在一个tomcat的实现类
org.apache.tomcat.util.net.NioChannel
对象中 - 然后将NioChannel对象封装在一个PollerEvent对象中,并将PollerEvent对象压入events queue里。这里是个典型的生产者-消费者模式,Acceptor与Poller线程之间通过queue通信,Acceptor是events queue的生产者,Poller是events queue的消费者。
Poller
Poller线程中维护了一个Selector对象,NIO就是基于Selector来完成逻辑的
在Connector
中并不止一个Selector
,在Socket
的读写数据时,为了控制timeout也有一个Selector,在后面的BlockSelector中介绍。可以先把Poller线程中维护的这个Selector标为主Selector
Poller是NIO实现的主要线程。首先作为events queue的消费者,从queue中取出PollerEvent对象,然后将此对象中的channel以OP_READ事件注册到主Selector中,然后主Selector执行select操作,遍历出可以读数据的socket,并从Worker线程池中拿到可用的Worker线程,然后将socket传递给Worker。整个过程是典型的NIO实现。
Worker
Worker线程拿到Poller传过来的socket后,将socket封装在SocketProcessor对象中。然后从Http11ConnectionHandler中取出Http11NioProcessor对象,从Http11NioProcessor中调用CoyoteAdapter的逻辑,跟BIO实现一样。在Worker线程中,会完成从socket中读取http request,解析成HttpServletRequest对象,分派到相应的servlet并完成逻辑,然后将response通过socket发回client。在从socket中读数据和往socket中写数据的过程,并没有像典型的非阻塞的NIO的那样,注册OP_READ或OP_WRITE事件到主Selector,而是直接通过socket完成读写,这时是阻塞完成的,但是在timeout控制上,使用了NIO的Selector机制,但是这个Selector并不是Poller线程维护的主Selector,而是BlockPoller线程中维护的Selector,称之为辅Selector。
NioSelectorPool
NioEndpoint对象中维护了一个NioSelecPool对象,这个NioSelectorPool中又维护了一个BlockPoller线程,这个线程就是基于辅Selector进行NIO的逻辑。以执行servlet后,得到response,往socket中写数据为例,最终写的过程调用NioBlockingSelector的write方法。
public int write(ByteBuffer buf, NioChannel socket, long writeTimeout,MutableInteger lastWrite) throws IOException { SelectionKey key = socket.getIOChannel().keyFor(socket.getPoller().getSelector()); if ( key == null ) throw new IOException("Key no longer registered"); KeyAttachment att = (KeyAttachment) key.attachment(); int written = 0; boolean timedout = false; int keycount = 1; //assume we can write long time = System.currentTimeMillis(); //start the timeout timer try { while ( (!timedout) && buf.hasRemaining()) { if (keycount > 0) { //only write if we were registered for a write //直接往socket中写数据 int cnt = socket.write(buf); //write the data lastWrite.set(cnt); if (cnt == -1) throw new EOFException(); written += cnt; //写数据成功,直接进入下一次循环,继续写 if (cnt > 0) { time = System.currentTimeMillis(); //reset our timeout timer continue; //we successfully wrote, try again without a selector } } //如果写数据返回值cnt等于0,通常是网络不稳定造成的写数据失败 try { //开始一个倒数计数器 if ( att.getWriteLatch()==null || att.getWriteLatch().getCount()==0) att.startWriteLatch(1); //将socket注册到辅Selector,这里poller就是BlockSelector线程 poller.add(att,SelectionKey.OP_WRITE); //阻塞,直至超时时间唤醒,或者在还没有达到超时时间,在BlockSelector中唤醒 att.awaitWriteLatch(writeTimeout,TimeUnit.MILLISECONDS); }catch (InterruptedException ignore) { Thread.interrupted(); } if ( att.getWriteLatch()!=null && att.getWriteLatch().getCount()> 0) { keycount = 0; }else { //还没超时就唤醒,说明网络状态恢复,继续下一次循环,完成写socket keycount = 1; att.resetWriteLatch(); } if (writeTimeout > 0 && (keycount == 0)) timedout = (System.currentTimeMillis() - time) >= writeTimeout; } //while if (timedout) throw new SocketTimeoutException(); } finally { poller.remove(att,SelectionKey.OP_WRITE); if (timedout && key != null) { poller.cancelKey(socket, key); } } return written; }
也就是说当socket.write()返回0时,说明网络状态不稳定,这时将socket注册OP_WRITE事件到辅Selector,由BlockPoller线程不断轮询这个辅Selector,直到发现这个socket的写状态恢复了,通过那个倒数计数器,通知Worker线程继续写socket动作。
看一下BlockSelector线程的逻辑;
public void run() { while (run) { try { ...... Iterator iterator = keyCount > 0 ? selector.selectedKeys().iterator() : null; while (run && iterator != null && iterator.hasNext()) { SelectionKey sk = (SelectionKey) iterator.next(); KeyAttachment attachment = (KeyAttachment)sk.attachment(); try { attachment.access(); iterator.remove(); ; sk.interestOps(sk.interestOps() & (~sk.readyOps())); if ( sk.isReadable() ) { countDown(attachment.getReadLatch()); } //发现socket可写状态恢复,将倒数计数器置位,通知Worker线程继续 if (sk.isWritable()) { countDown(attachment.getWriteLatch()); } }catch (CancelledKeyException ckx) { if (sk!=null) sk.cancel(); countDown(attachment.getReadLatch()); countDown(attachment.getWriteLatch()); } }//while }catch ( Throwable t ) { log.error("",t); } } events.clear(); try { selector.selectNow();//cancel all remaining keys }catch( Exception ignore ) { if (log.isDebugEnabled())log.debug("",ignore); } }
使用这个辅Selector主要是减少线程间的切换,同时还可减轻主Selector的负担。以上描述了NIO connector工作的主要逻辑,可以看到在设计上还是比较精巧的。NIO connector还有一块就是Comet,有时间再说吧。需要注意的是,上面从Acceptor开始,有很多对象的封装,NioChannel及其KeyAttachment,PollerEvent和SocketProcessor对象,这些不是每次都重新生成一个新的,都是NioEndpoint分别维护了它们的对象池;
ConcurrentLinkedQueue<SocketProcessor> processorCache = new ConcurrentLinkedQueue<SocketProcessor>() ConcurrentLinkedQueue<KeyAttachment> keyCache = new ConcurrentLinkedQueue<KeyAttachment>() ConcurrentLinkedQueue<PollerEvent> eventCache = new ConcurrentLinkedQueue<PollerEvent>() ConcurrentLinkedQueue<NioChannel> nioChannels = new ConcurrentLinkedQueue<NioChannel>()
当需要这些对象时,分别从它们的对象池获取,当用完后返回给相应的对象池,这样可以减少因为创建及GC对象时的性能消耗
