Elasticsearch：Runtime fields - 运行时字段（二）

这是继上一篇文章 “Elasticsearch：Runtime fields - 运行时字段（一）” 的续篇。

在查询时覆盖字段值

如果你创建的运行时字段与映射中已存在的字段同名，则运行时字段会隐藏映射字段。在查询时，Elasticsearch 会评估运行时字段，根据脚本计算值，并将该值作为查询的一部分返回。由于运行时字段会隐藏映射字段，因此你可以覆盖搜索中返回的值而无需修改映射字段。

例如，假设你将以下文档编入 my-index-000001 索引：

DELETE my-index-000001 POST my-index-000001/_bulk?refresh=true {"index":{}} {"@timestamp":1516729294000,"model_number":"QVKC92Q","measures":{"voltage":5.2}} {"index":{}} {"@timestamp":1516642894000,"model_number":"QVKC92Q","measures":{"voltage":5.8}} {"index":{}} {"@timestamp":1516556494000,"model_number":"QVKC92Q","measures":{"voltage":5.1}} {"index":{}} {"@timestamp":1516470094000,"model_number":"QVKC92Q","measures":{"voltage":5.6}} {"index":{}} {"@timestamp":1516383694000,"model_number":"HG537PU","measures":{"voltage":4.2}} {"index":{}} {"@timestamp":1516297294000,"model_number":"HG537PU","measures":{"voltage":4.0}}

后来你意识到 HG537PU 传感器没有报告其真实电压。索引值应该比报告值高 1.7 倍！你可以在 _search 请求的 Runtime_mappings 部分中定义一个脚本来隐藏 voltage 字段并在查询时计算新值，而不是重新索引数据。

如果你搜索型号与 HG537PU 匹配的文档：

GET my-index-000001/_search { "query": { "match": { "model_number": "HG537PU" } } }

响应包括与型号 HG537PU 匹配的文档的索引值：

{ ... "hits" : { "total" : { "value" : 2, "relation" : "eq" }, "max_score" : 1.0296195, "hits" : [ { "_index" : "my-index-000001", "_id" : "F1BeSXYBg_szTodcYCmk", "_score" : 1.0296195, "_source" : { "@timestamp" : 1516383694000, "model_number" : "HG537PU", "measures" : { "voltage" : 4.2 } } }, { "_index" : "my-index-000001", "_id" : "l02aSXYBkpNf6QRDO62Q", "_score" : 1.0296195, "_source" : { "@timestamp" : 1516297294000, "model_number" : "HG537PU", "measures" : { "voltage" : 4.0 } } } ] } }

以下请求定义了一个运行时字段，其中脚本评估​​ model_number 字段，其值为 HG537PU。对于每个匹配项，脚本将 voltage 字段的值乘以 1.7。

使用 _search API 上的 fields 参数，你可以检索脚本为与搜索请求匹配的文档的 measures.voltage 字段计算的值：

POST my-index-000001/_search { "runtime_mappings": { "measures.voltage": { "type": "double", "script": { "source": """if (doc['model_number.keyword'].value.equals('HG537PU')) {emit(1.7 * params._source['measures']['voltage']);} else{emit(params._source['measures']['voltage']);}""" } } }, "query": { "match": { "model_number": "HG537PU" } }, "fields": ["measures.voltage"] }

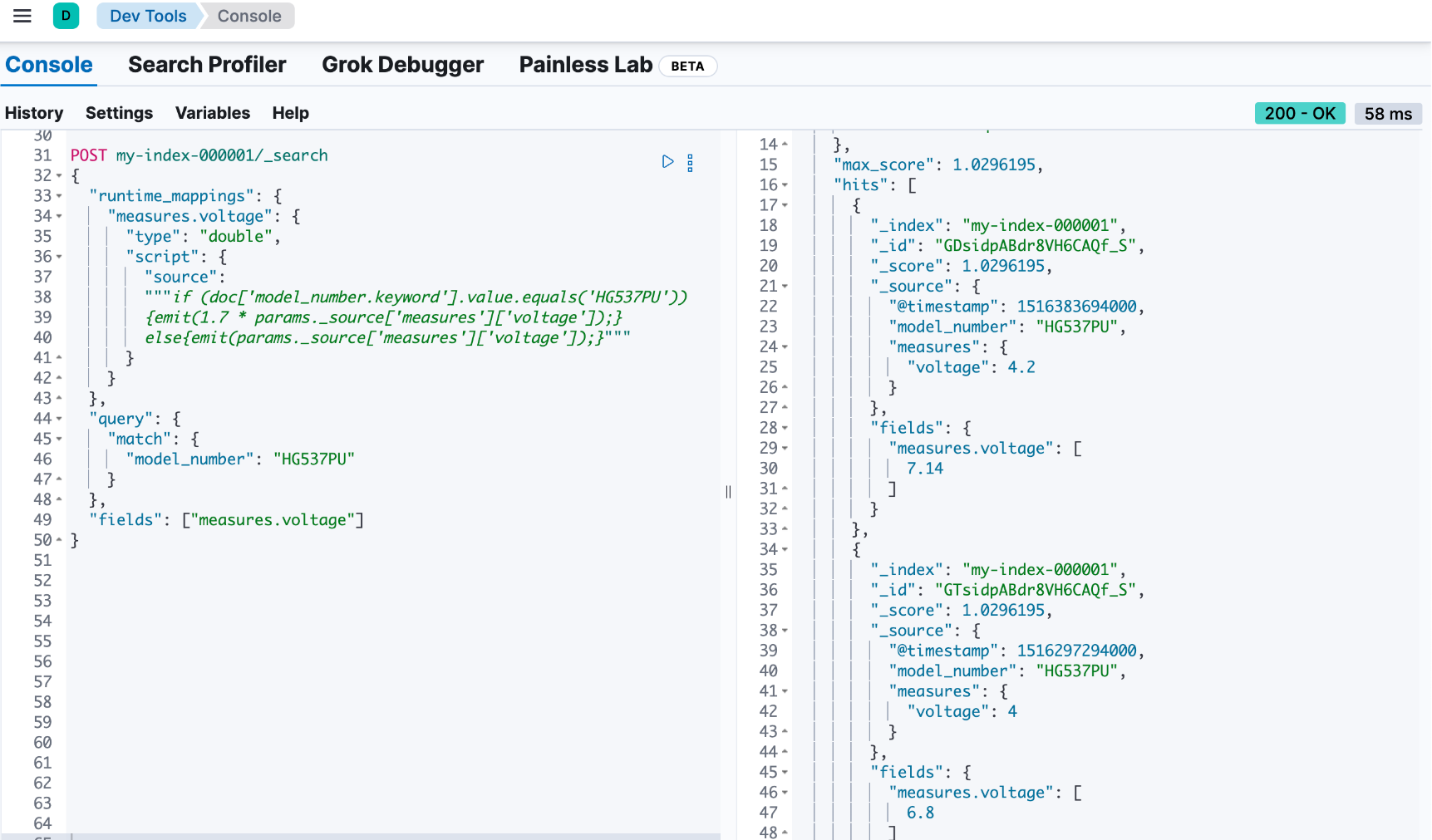

查看响应，每个结果的 measures.voltage 计算值分别为 7.14 和 6.8。这更像了！运行时字段在搜索请求中计算了此值，但没有修改映射值，该值仍会在响应中返回。

检索运行时字段

使用 _search API 上的 fields 参数检索运行时字段的值。运行时字段不会显示在 _source 中，但 fields API 适用于所有字段，即使是那些未作为原始 _source 的一部分发送的字段。

定义运行时字段以计算星期几

例如，以下请求添加了一个名为 day_of_week 的运行时字段。运行时字段包含一个脚本，该脚本根据 @timestamp 字段的值计算星期几。我们将在请求中包含 "dynamic":"runtime"，以便将新字段作为运行时字段添加到映射中。

DELETE my-index-000001 PUT my-index-000001/ { "mappings": { "dynamic": "runtime", "runtime": { "day_of_week": { "type": "keyword", "script": { "source": "emit(doc['@timestamp'].value.dayOfWeekEnum.getDisplayName(TextStyle.FULL, Locale.ROOT))" } } }, "properties": { "@timestamp": {"type": "date"} } } }

提取一些数据

让我们提取一些示例数据，这将产生两个索引字段：@timestamp 和 message。

POST /my-index-000001/_bulk?refresh { "index": {}} { "@timestamp": "2020-06-21T15:00:01-05:00", "message" : "211.11.9.0 - - [2020-06-21T15:00:01-05:00] \"GET /english/index.html HTTP/1.0\" 304 0"} { "index": {}} { "@timestamp": "2020-06-21T15:00:01-05:00", "message" : "211.11.9.0 - - [2020-06-21T15:00:01-05:00] \"GET /english/index.html HTTP/1.0\" 304 0"} { "index": {}} { "@timestamp": "2020-04-30T14:30:17-05:00", "message" : "40.135.0.0 - - [2020-04-30T14:30:17-05:00] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} { "index": {}} { "@timestamp": "2020-04-30T14:30:53-05:00", "message" : "232.0.0.0 - - [2020-04-30T14:30:53-05:00] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} { "index": {}} { "@timestamp": "2020-04-30T14:31:12-05:00", "message" : "26.1.0.0 - - [2020-04-30T14:31:12-05:00] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} { "index": {}} { "@timestamp": "2020-04-30T14:31:19-05:00", "message" : "247.37.0.0 - - [2020-04-30T14:31:19-05:00] \"GET /french/splash_inet.html HTTP/1.0\" 200 3781"} { "index": {}} { "@timestamp": "2020-04-30T14:31:27-05:00", "message" : "252.0.0.0 - - [2020-04-30T14:31:27-05:00] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} { "index": {}} { "@timestamp": "2020-04-30T14:31:29-05:00", "message" : "247.37.0.0 - - [2020-04-30T14:31:29-05:00] \"GET /images/hm_brdl.gif HTTP/1.0\" 304 0"} { "index": {}} { "@timestamp": "2020-04-30T14:31:29-05:00", "message" : "247.37.0.0 - - [2020-04-30T14:31:29-05:00] \"GET /images/hm_arw.gif HTTP/1.0\" 304 0"} { "index": {}} { "@timestamp": "2020-04-30T14:31:32-05:00", "message" : "247.37.0.0 - - [2020-04-30T14:31:32-05:00] \"GET /images/nav_bg_top.gif HTTP/1.0\" 200 929"} { "index": {}} { "@timestamp": "2020-04-30T14:31:43-05:00", "message" : "247.37.0.0 - - [2020-04-30T14:31:43-05:00] \"GET /french/images/nav_venue_off.gif HTTP/1.0\" 304 0"}

搜索计算出的星期几

以下请求使用搜索 API 检索原始请求在映射中定义为运行时字段的 day_of_week 字段。此字段的值是在查询时动态计算的，无需重新索引文档或索引 day_of_week 字段。这种灵活性允许你修改映射而不更改任何字段值。

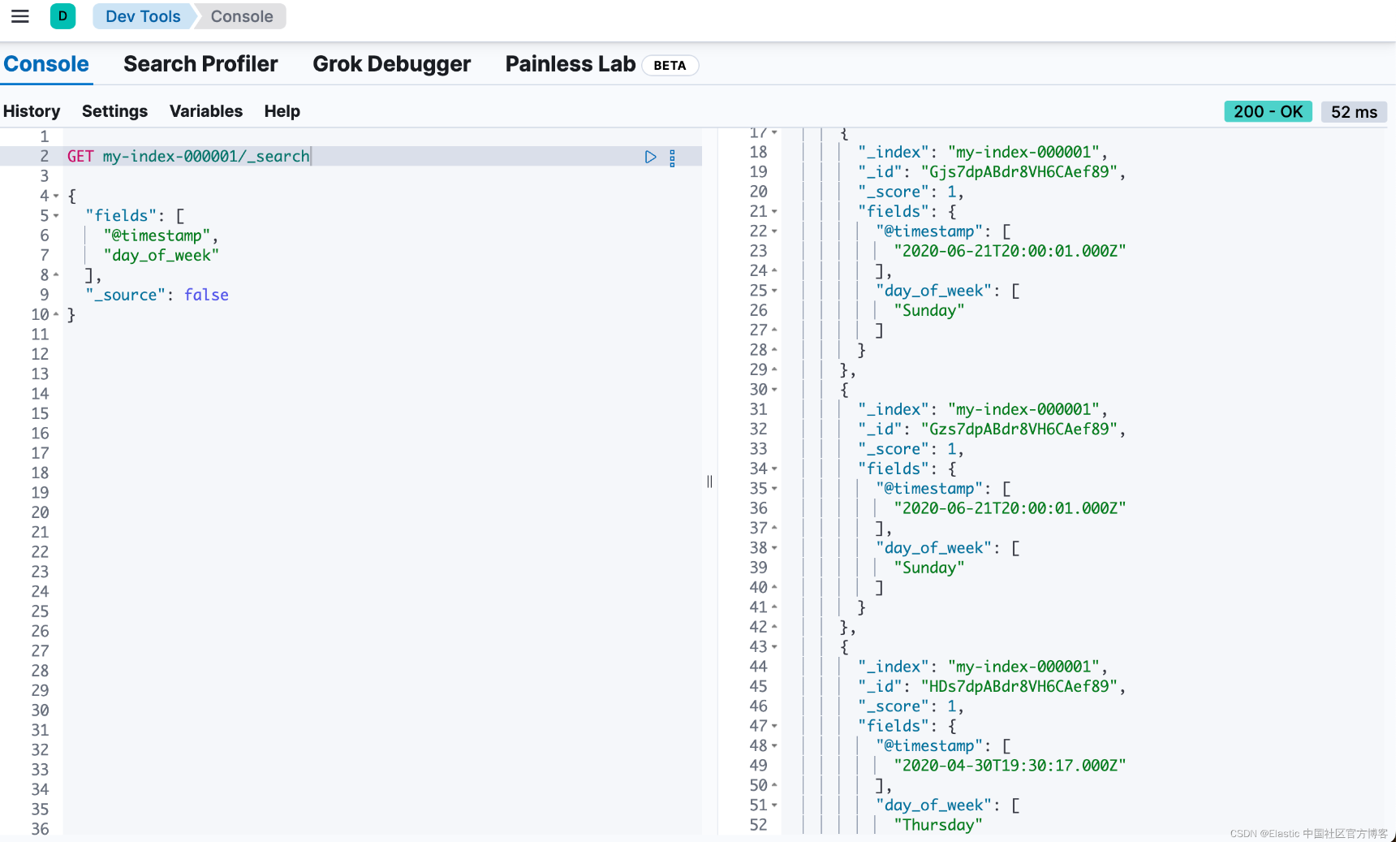

GET my-index-000001/_search { "fields": [ "@timestamp", "day_of_week" ], "_source": false }

上一个请求返回所有匹配文档的 day_of_week 字段。我们可以定义另一个名为 client_ip 的运行时字段，该字段也对 message 字段进行操作，并将进一步细化查询。在查询之前，我们先查看一下索引的映射：

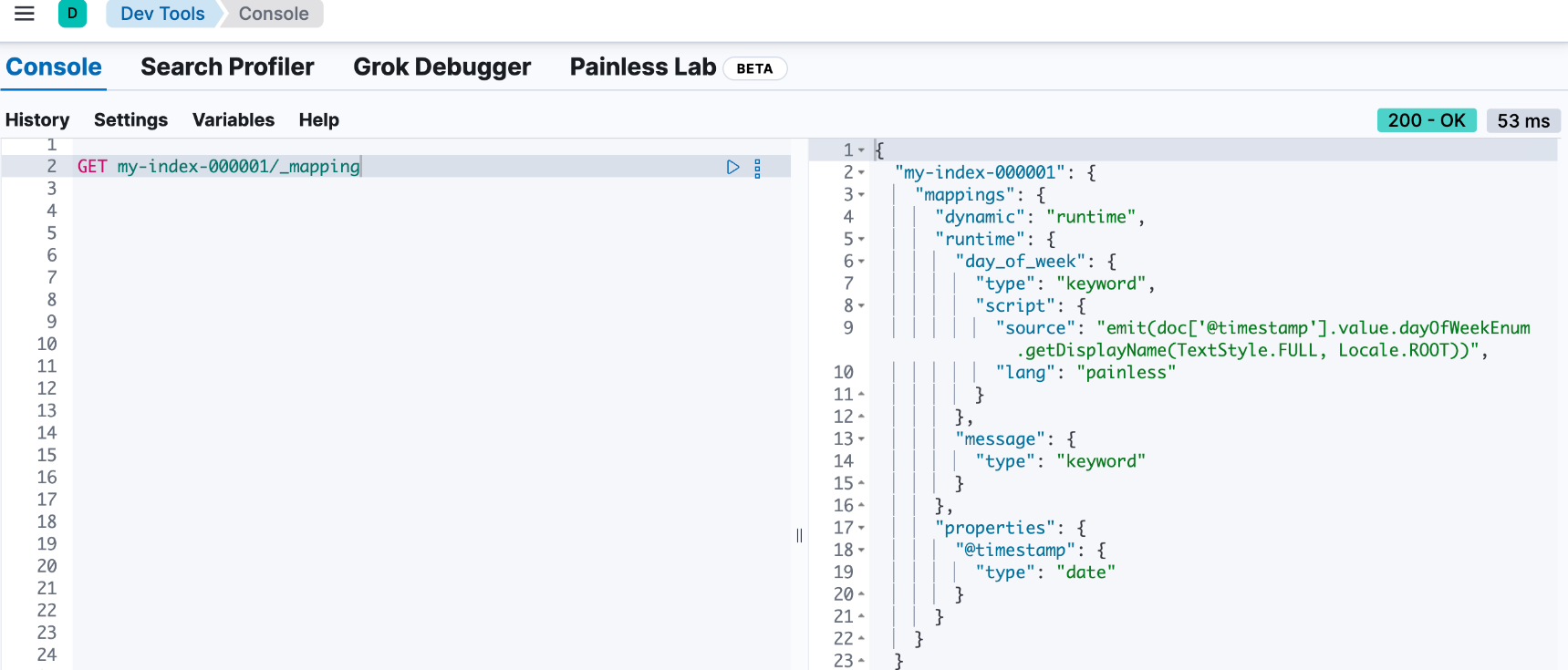

GET my-index-000001/_mapping

从上面我们可以看出来，由于我们在 mappings 中设置了 "dynamic": "runtime"，那么 message 这个字段自动地被设置为 keyword 类型，而不是我们通常认为的 text 字段。也就是说 message 这个字段还具有 doc value。

我们可以通过如下的查询来返回 client_ip 这个字段：

PUT /my-index-000001/_mapping { "runtime": { "client_ip": { "type": "ip", "script" : { "source" : "String m = doc[\"message\"].value; int end = m.indexOf(\" \"); emit(m.substring(0, end));" } } } }

运行另一个查询，但使用 client_ip 运行时字段搜索特定的 IP 地址：

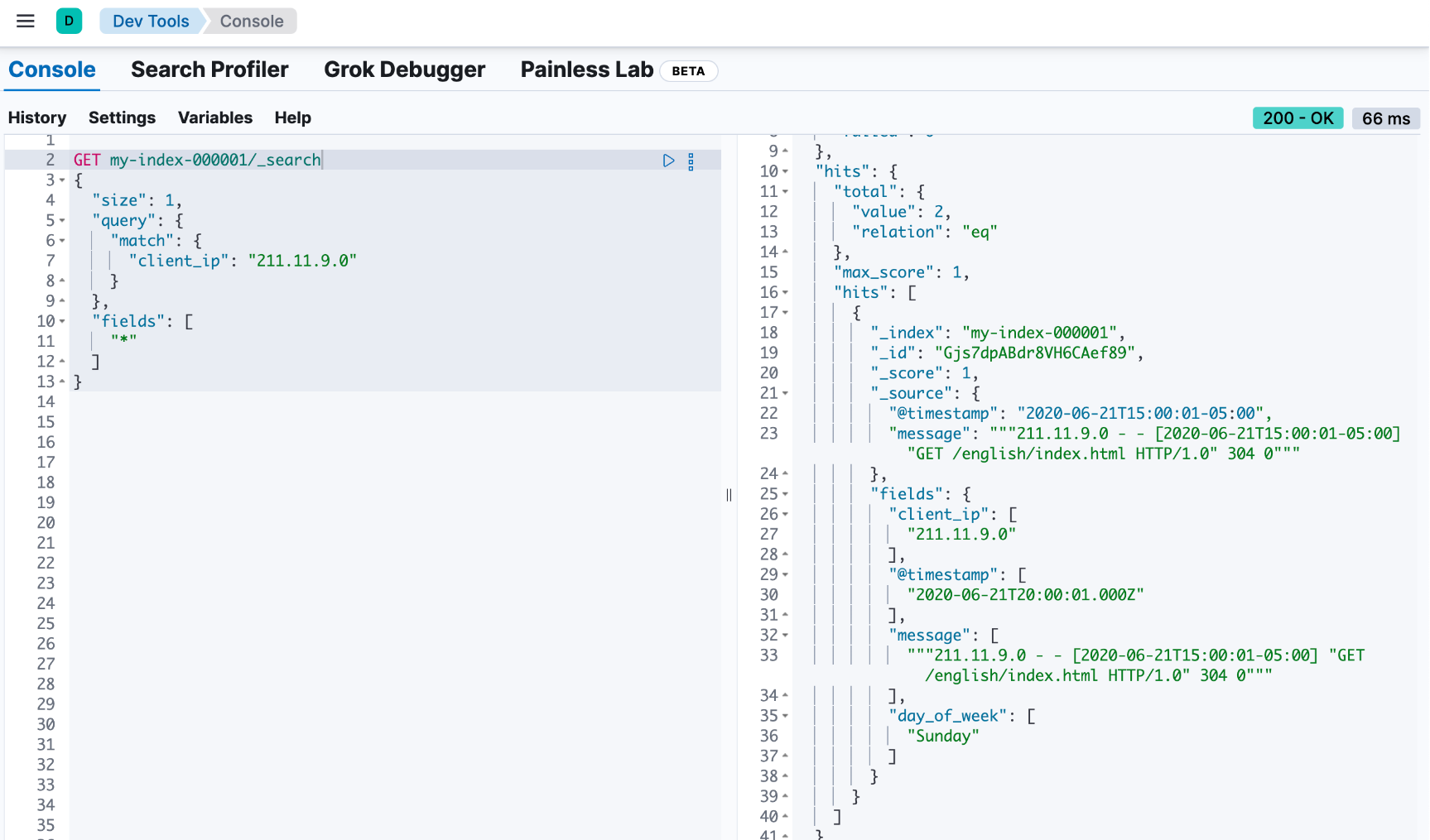

GET my-index-000001/_search { "size": 1, "query": { "match": { "client_ip": "211.11.9.0" } }, "fields" : ["*"] }

这次响应仅包含两个命中。day_of_week（星期日）的值是在查询时使用映射中定义的运行时脚本计算的，结果仅包含与 211.11.9.0 IP 地址匹配的文档。

从相关索引中检索字段

警告：此功能处于技术预览阶段，可能会在未来版本中更改或删除。Elastic 将努力修复任何问题，但技术预览中的功能不受官方 GA 功能的支持 SLA 约束。

_search API 上的 fields 参数还可用于通过具有 lookup 类型的运行时字段从相关索引中检索字段。

注意：由 lookup 类型的运行时字段检索的字段可用于丰富搜索响应中的命中。无法查询或聚合这些字段。

POST ip_location/_doc?refresh { "ip": "192.168.1.1", "country": "Canada", "city": "Montreal" } PUT logs/_doc/1?refresh { "host": "192.168.1.1", "message": "the first message" } PUT logs/_doc/2?refresh { "host": "192.168.1.2", "message": "the second message" } POST logs/_search { "runtime_mappings": { "location": { "type": "lookup", // 1 "target_index": "ip_location", // 2 "input_field": "host", // 3 "target_field": "ip", "fetch_fields": ["country", "city"] // 5 } }, "fields": [ "host", "message", "location" ], "_source": false }

1. 在主搜索请求中定义一个运行时字段，其查找类型为使用 term 询从目标索引中检索字段。
2. 查找查询针对的目标索引
3. 主索引上的字段，其值用作查找术语查询的输入值
4. 查找查询搜索的查找索引上的字段
5. 要从查找索引中检索的字段列表。请参阅搜索请求的 fields 参数。

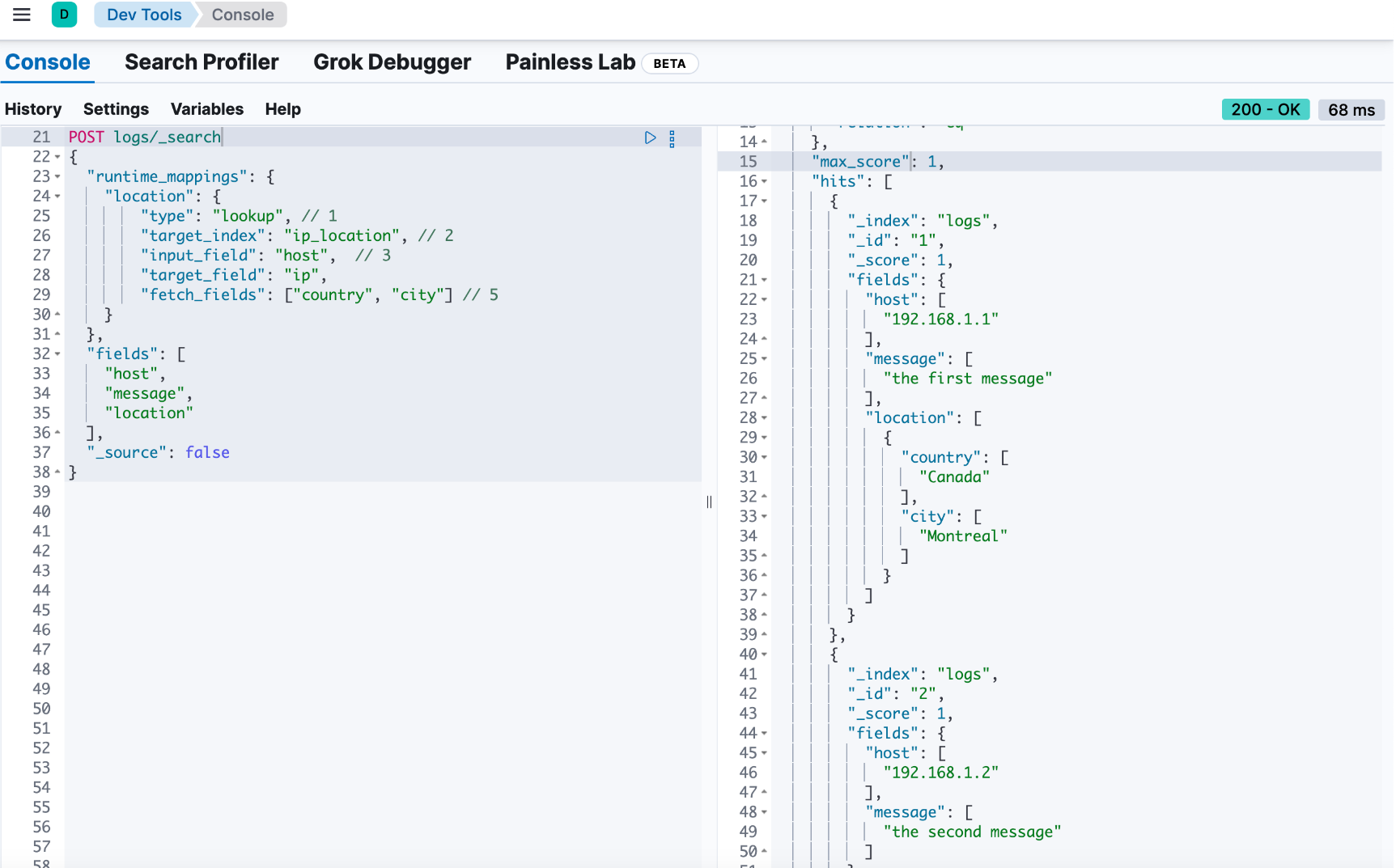

上面代码运行的结果为：

上述搜索从返回的搜索结果的每个 IP 地址的 ip_location 索引中返回 country 和 city。

查找字段的响应被分组以保持每个文档与查找索引的独立性。每个输入值的查找查询预计最多与查找索引上的一个文档匹配。如果查找查询与多个文档匹配，则将选择一个随机文档。

索引运行时字段

运行时字段由其运行的上下文定义。例如，你可以在搜索查询的上下文中或索引映射的 runtime 部分中定义运行时字段。如果你决定索引运行时字段以获得更好的性能，只需将完整的运行时字段定义（包括脚本）移动到索引映射的上下文中。Elasticsearch 会自动使用这些索引字段来驱动查询，从而缩短响应时间。此功能意味着你只需编写一次脚本，即可将其应用于支持运行时字段的任何上下文。

注意：目前不支持索引 composite 运行时字段。

然后，你可以使用运行时字段来限制 Elasticsearch 需要计算值的字段数量。将索引字段与运行时字段结合使用，可以灵活地处理索引数据以及定义其他字段的查询。

重要：索引运行时字段后，你无法更新包含的脚本。如果你需要更改脚本，请使用更新后的脚本创建一个新字段。

例如，假设你的公司想要更换一些旧的压力阀。连接的传感器只能报告真实读数的一小部分。你决定不为压力阀配备新的传感器，而是根据报告的读数计算值。根据报告的数据，你在 my-index-000001 的映射中定义以下字段：

DELETE my-index-000001 PUT my-index-000001/ { "mappings": { "properties": { "timestamp": { "type": "date" }, "temperature": { "type": "long" }, "voltage": { "type": "double" }, "node": { "type": "keyword" } } } }

然后，你可以批量索引来自传感器的一些样本数据。这些数据包括每个传感器的 voltage 读数：

POST my-index-000001/_bulk?refresh=true {"index":{}} {"timestamp": 1516729294000, "temperature": 200, "voltage": 5.2, "node": "a"} {"index":{}} {"timestamp": 1516642894000, "temperature": 201, "voltage": 5.8, "node": "b"} {"index":{}} {"timestamp": 1516556494000, "temperature": 202, "voltage": 5.1, "node": "a"} {"index":{}} {"timestamp": 1516470094000, "temperature": 198, "voltage": 5.6, "node": "b"} {"index":{}} {"timestamp": 1516383694000, "temperature": 200, "voltage": 4.2, "node": "c"} {"index":{}} {"timestamp": 1516297294000, "temperature": 202, "voltage": 4.0, "node": "c"}

在与几位现场工程师交谈后，你意识到传感器报告的值至少应该是当前值的两倍，但可能更高。你创建一个名为 voltage_corrected 的运行时字段，该字段检索当前电压并将其乘以 2：

PUT my-index-000001/_mapping {   "runtime": {     "voltage_corrected": {       "type": "double",       "script": {         "source": """         emit(doc['voltage'].value * params['multiplier'])         """,         "params": {           "multiplier": 2         }       }     }   } }

 你可以使用 _search API 上的 fields 参数检索计算值：

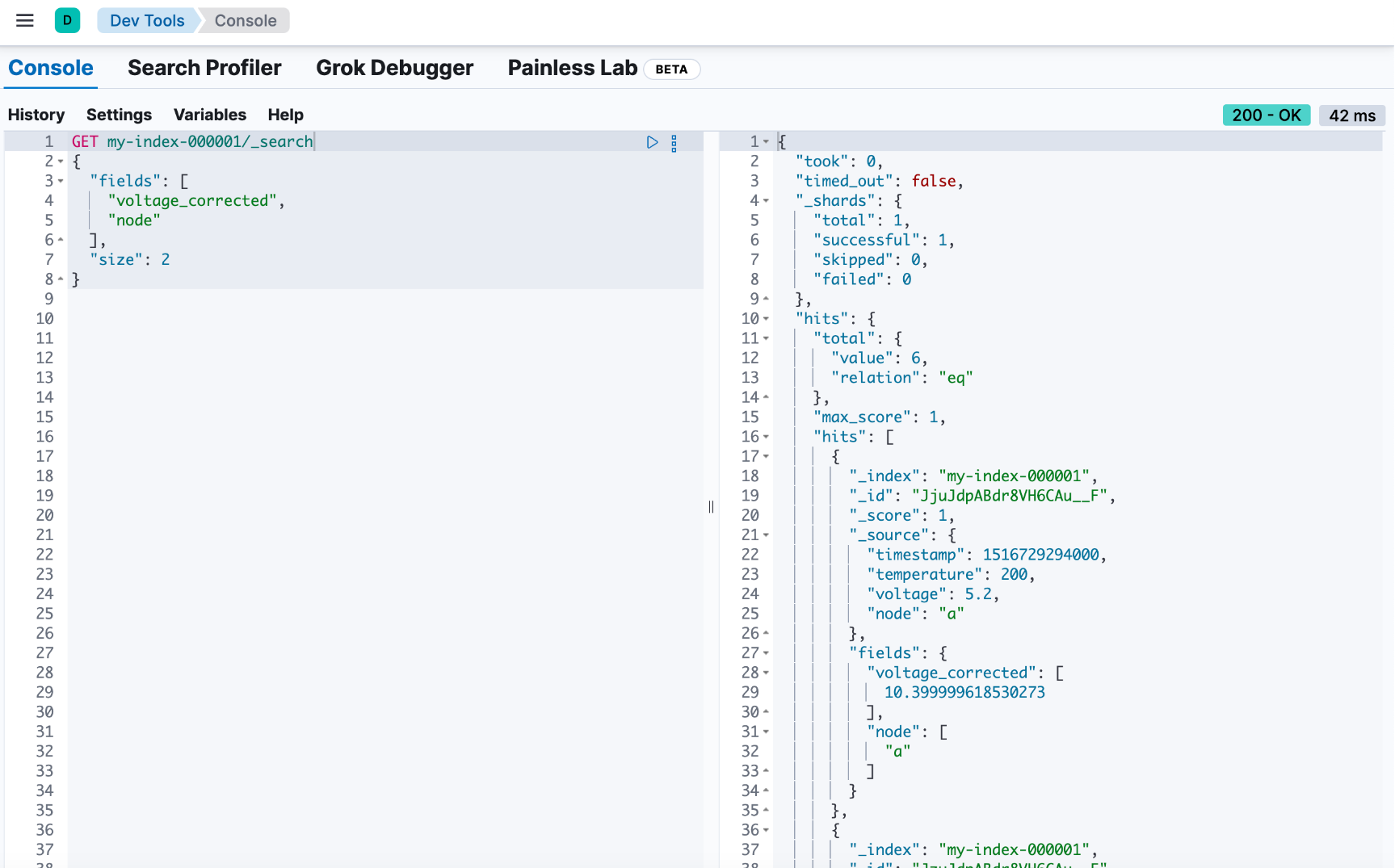

GET my-index-000001/_search { "fields": [ "voltage_corrected", "node" ], "size": 2 }

在查看传感器数据并运行一些测试后，你确定报告的传感器数据的乘数应为 4。为了获得更高的性能，你决定使用新的乘数参数对 voltage_corrected 运行时字段进行索引。

在名为 my-index-000001 的新索引中，将 voltage_corrected 运行时字段定义复制到新索引的映射中。就这么简单！你可以添加一个名为 on_script_error 的可选参数，该参数确定如果脚本在索引时抛出错误，是否拒绝整个文档（默认）。

DELETE my-index-000001 PUT my-index-000001/ { "mappings": { "properties": { "timestamp": { "type": "date" }, "temperature": { "type": "long" }, "voltage": { "type": "double" }, "node": { "type": "keyword" }, "voltage_corrected": { "type": "double", "on_script_error": "fail", // 1 "script": { "source": """ emit(doc['voltage'].value * params['multiplier']) """, "params": { "multiplier": 4 } } } } } }

1. 如果脚本在索引时抛出错误，则会导致整个文档被拒绝。将值设置为 ignore 将在文档的 _ignored 元数据字段中注册该字段并继续索引。

将来自传感器的一些样本数据批量索引到 my-index-000001 索引中：

POST my-index-000001/_bulk?refresh=true { "index": {}} { "timestamp": 1516729294000, "temperature": 200, "voltage": 5.2, "node": "a"} { "index": {}} { "timestamp": 1516642894000, "temperature": 201, "voltage": 5.8, "node": "b"} { "index": {}} { "timestamp": 1516556494000, "temperature": 202, "voltage": 5.1, "node": "a"} { "index": {}} { "timestamp": 1516470094000, "temperature": 198, "voltage": 5.6, "node": "b"} { "index": {}} { "timestamp": 1516383694000, "temperature": 200, "voltage": 4.2, "node": "c"} { "index": {}} { "timestamp": 1516297294000, "temperature": 202, "voltage": 4.0, "node": "c"}

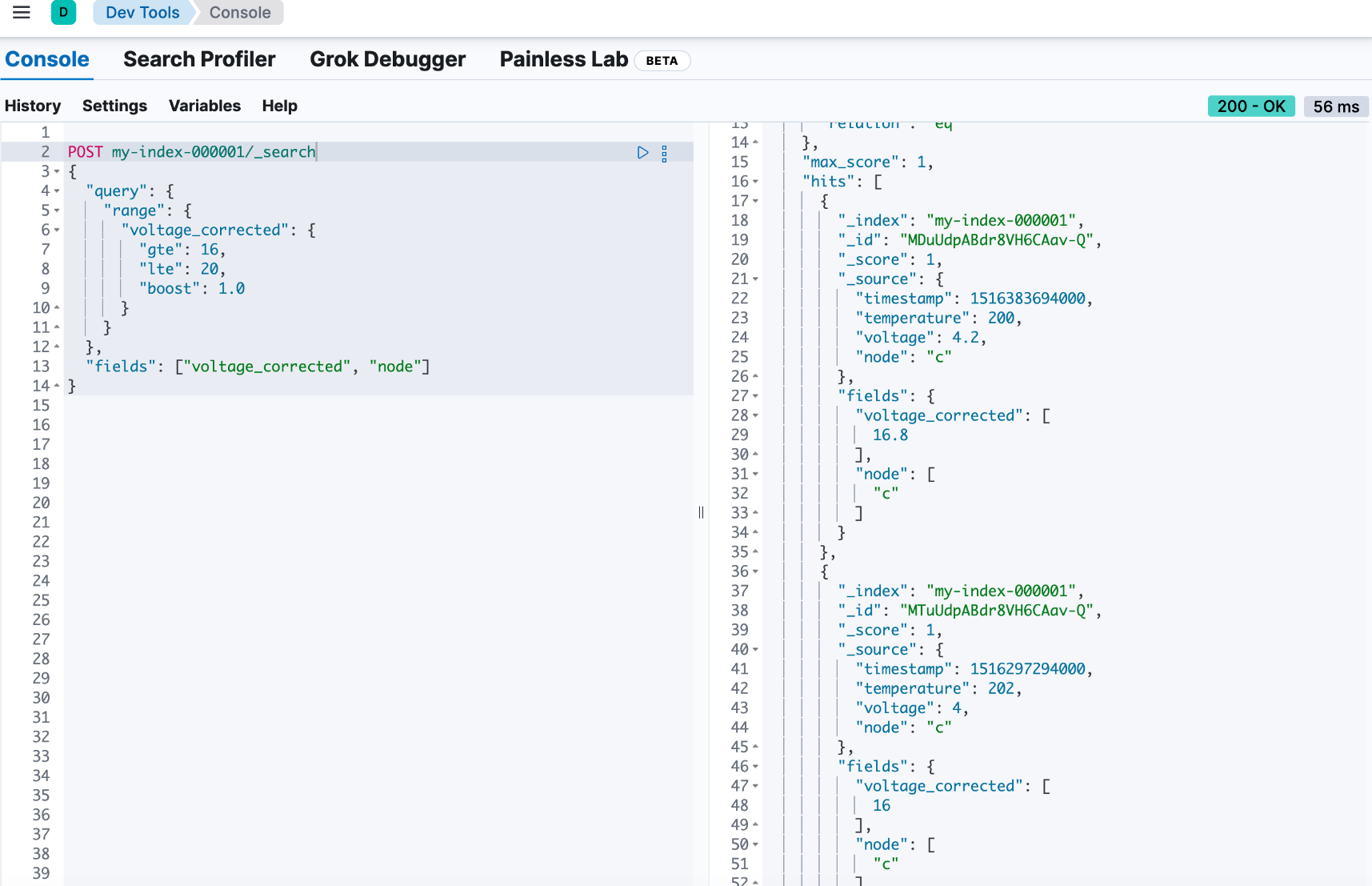

POST my-index-000001/_search { "query": { "range": { "voltage_corrected": { "gte": 16, "lte": 20, "boost": 1.0 } } }, "fields": ["voltage_corrected", "node"] }

根据所包含脚本的计算值，响应包含与范围查询匹配的文档的 voltage_corrected 字段。

使用运行时字段探索数据

考虑要从中提取字段的大量日志数据。索引数据非常耗时，并且会占用大量磁盘空间，而你只想探索数据结构，而无需预先提交 schema。

你知道日志数据包含要提取的特定字段。在本例中，我们希望重点关注 @timestamp 和 message 字段。通过使用运行时字段，你可以定义脚本来计算搜索时这些字段的值。

将索引字段定义为起点

你可以从一个简单的示例开始，将 @timestamp 和 message 字段作为索引字段添加到 my-index-000001 映射中。为了保持灵活性，请使用 wildcard 作为 message 的字段类型：

DELETE my-index-000001 PUT /my-index-000001/ { "mappings": { "properties": { "@timestamp": { "format": "strict_date_optional_time||epoch_second", "type": "date" }, "message": { "type": "wildcard" } } } }

提取一些数据

映射要检索的字段后，将日志数据中的一些记录索引到 Elasticsearch 中。以下请求使用 bulk API 将原始日志数据索引到 my-index-000001 中。你可以使用小样本来试验运行时字段，而不是索引所有日志数据。

最终文档不是有效的 Apache 日志格式，但我们可以在脚本中考虑这种情况。

POST /my-index-000001/_bulk?refresh {"index":{}} {"timestamp":"2020-04-30T14:30:17-05:00","message":"40.135.0.0 - - [30/Apr/2020:14:30:17 -0500] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} {"index":{}} {"timestamp":"2020-04-30T14:30:53-05:00","message":"232.0.0.0 - - [30/Apr/2020:14:30:53 -0500] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} {"index":{}} {"timestamp":"2020-04-30T14:31:12-05:00","message":"26.1.0.0 - - [30/Apr/2020:14:31:12 -0500] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} {"index":{}} {"timestamp":"2020-04-30T14:31:19-05:00","message":"247.37.0.0 - - [30/Apr/2020:14:31:19 -0500] \"GET /french/splash_inet.html HTTP/1.0\" 200 3781"} {"index":{}} {"timestamp":"2020-04-30T14:31:22-05:00","message":"247.37.0.0 - - [30/Apr/2020:14:31:22 -0500] \"GET /images/hm_nbg.jpg HTTP/1.0\" 304 0"} {"index":{}} {"timestamp":"2020-04-30T14:31:27-05:00","message":"252.0.0.0 - - [30/Apr/2020:14:31:27 -0500] \"GET /images/hm_bg.jpg HTTP/1.0\" 200 24736"} {"index":{}} {"timestamp":"2020-04-30T14:31:28-05:00","message":"not a valid apache log"}

此时，你可以查看 Elasticsearch 如何存储你的原始数据。

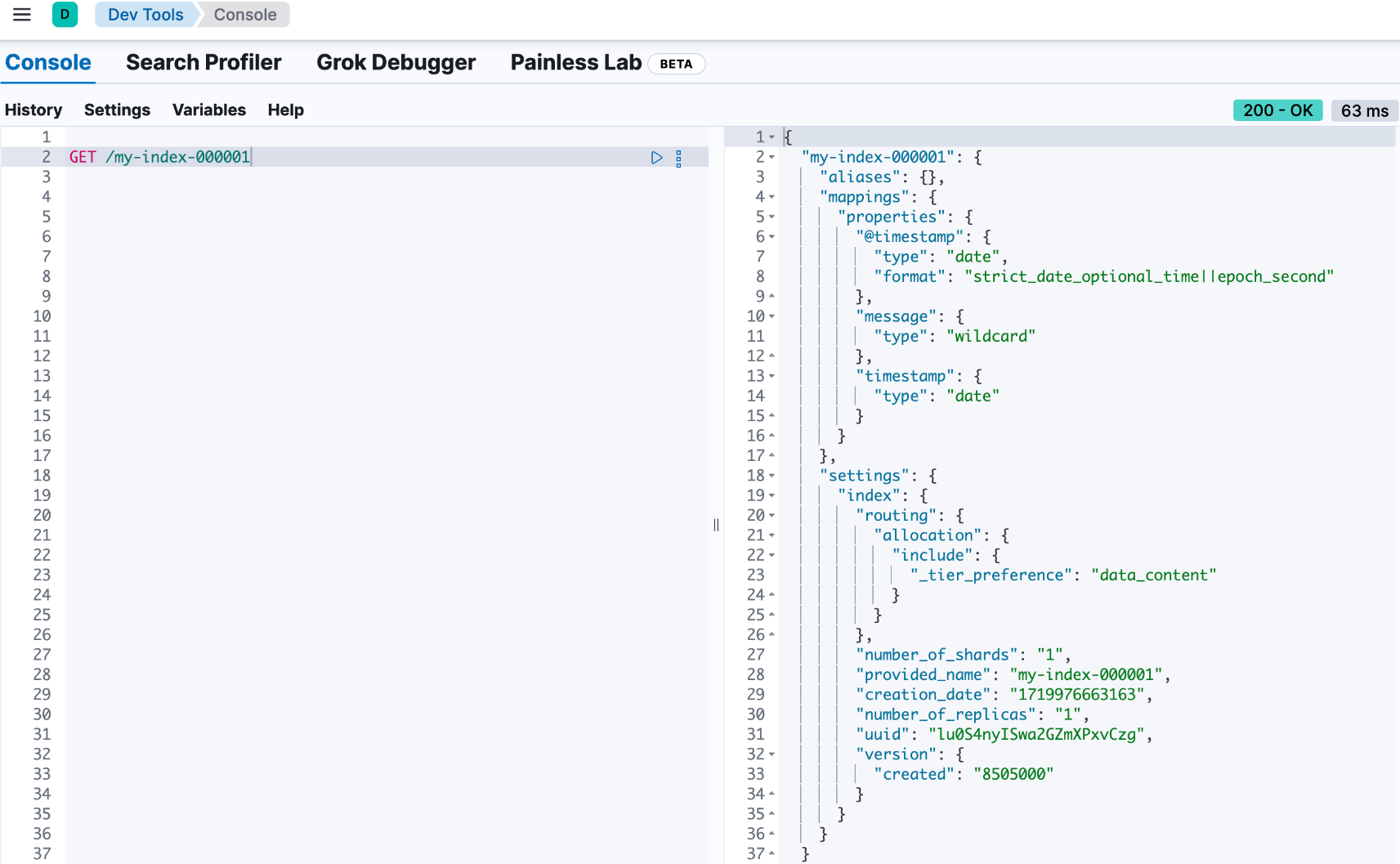

GET /my-index-000001

该映射包含两个字段：@timestamp 和 message。

使用 grok 模式定义运行时字段

如果你想要检索包含 clientip 的结果，则可以将该字段作为运行时字段添加到映射中。以下运行时脚本定义了一个 grok 模式，该模式从文档中的单个文本字段中提取结构化字段。grok 模式就像一个正则表达式，支持可以重复使用的别名表达式。

该脚本匹配 %{COMMONAPACHELOG} 日志模式，该模式了解 Apache 日志的结构。如果模式匹配 (clientip != null)，则脚本会发出匹配 IP 地址的值。如果模式不匹配，则脚本只会返回字段值而不会崩溃。

PUT my-index-000001/_mappings { "runtime": { "http.client_ip": { "type": "ip", "script": """ String clientip=grok('%{COMMONAPACHELOG}').extract(doc["message"].value)?.clientip; if (clientip != null) emit(clientip); """ } } }

1. 此条件确保即使 message 的模式不匹配，脚本也不会崩溃。

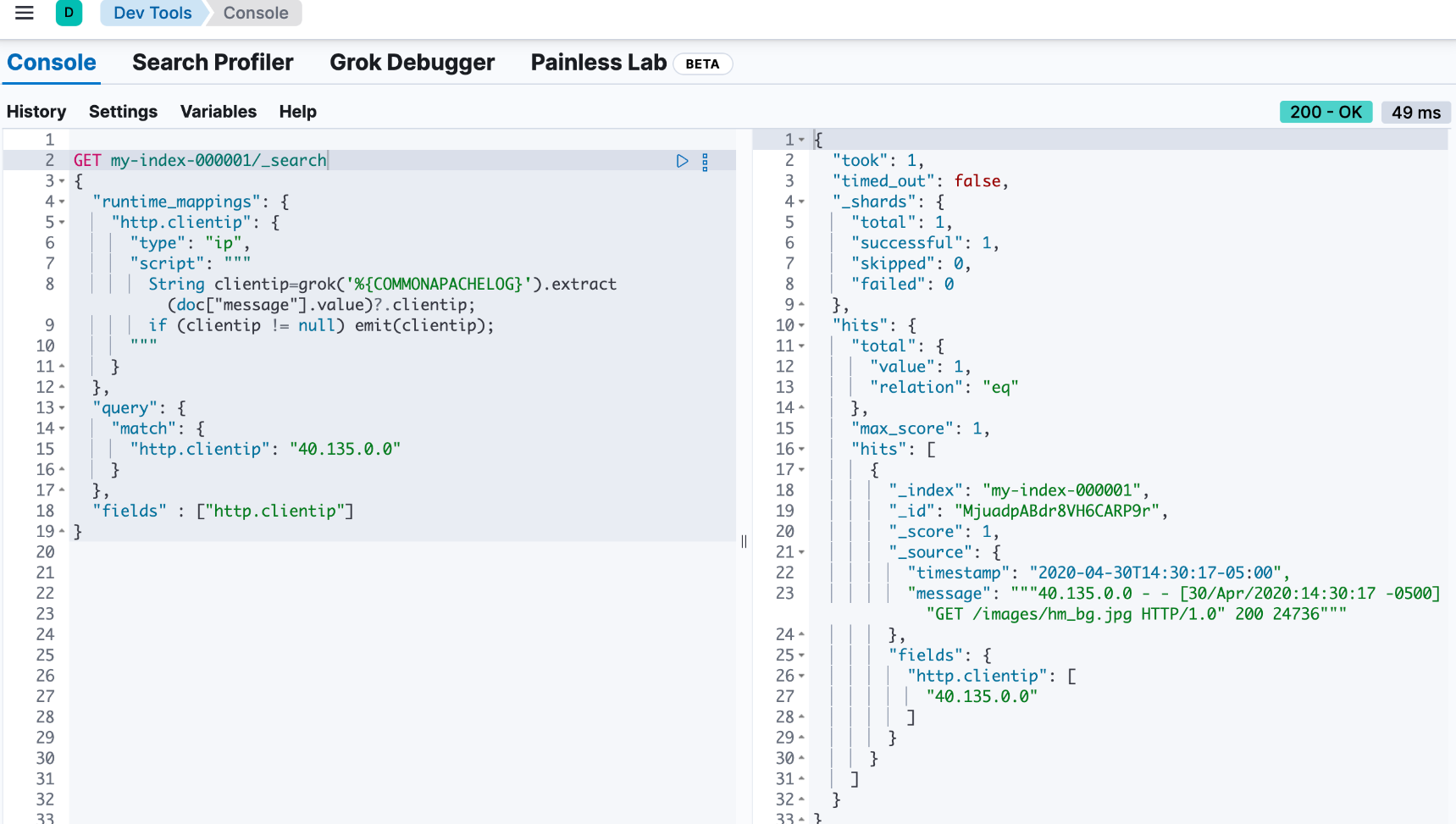

或者，你可以在搜索请求的上下文中定义相同的运行时字段。运行时定义和脚本与之前在索引映射中定义的完全相同。只需将该定义复制到搜索请求的 “runtime_mappings” 部分下，并包含与运行时字段匹配的查询即可。此查询返回的结果与你在索引映射中为 http.clientip 运行时字段定义搜索查询的结果相同，但仅限于此特定搜索的上下文：

GET my-index-000001/_search { "runtime_mappings": { "http.clientip": { "type": "ip", "script": """ String clientip=grok('%{COMMONAPACHELOG}').extract(doc["message"].value)?.clientip; if (clientip != null) emit(clientip); """ } }, "query": { "match": { "http.clientip": "40.135.0.0" } }, "fields" : ["http.clientip"] }

定义 composite 运行时字段

你还可以定义复合运行时字段，以便从单个脚本发出多个字段。你可以定义一组类型化的子字段并发出值映射。在搜索时，每个子字段都会检索映射中与其名称关联的值。这意味着你只需指定一次 grok 模式即可返回多个值：

PUT my-index-000001/_mappings {   "runtime": {     "http": {       "type": "composite",       "script": "emit(grok(\"%{COMMONAPACHELOG}\").extract(doc[\"message\"].value))",       "fields": {         "clientip": {           "type": "ip"         },         "verb": {           "type": "keyword"         },         "response": {           "type": "long"         }       }     }   } }

GET my-index-000001/_search {   "query": {     "match": {       "http.clientip": "40.135.0.0"     }   },   "fields" : ["*"] }

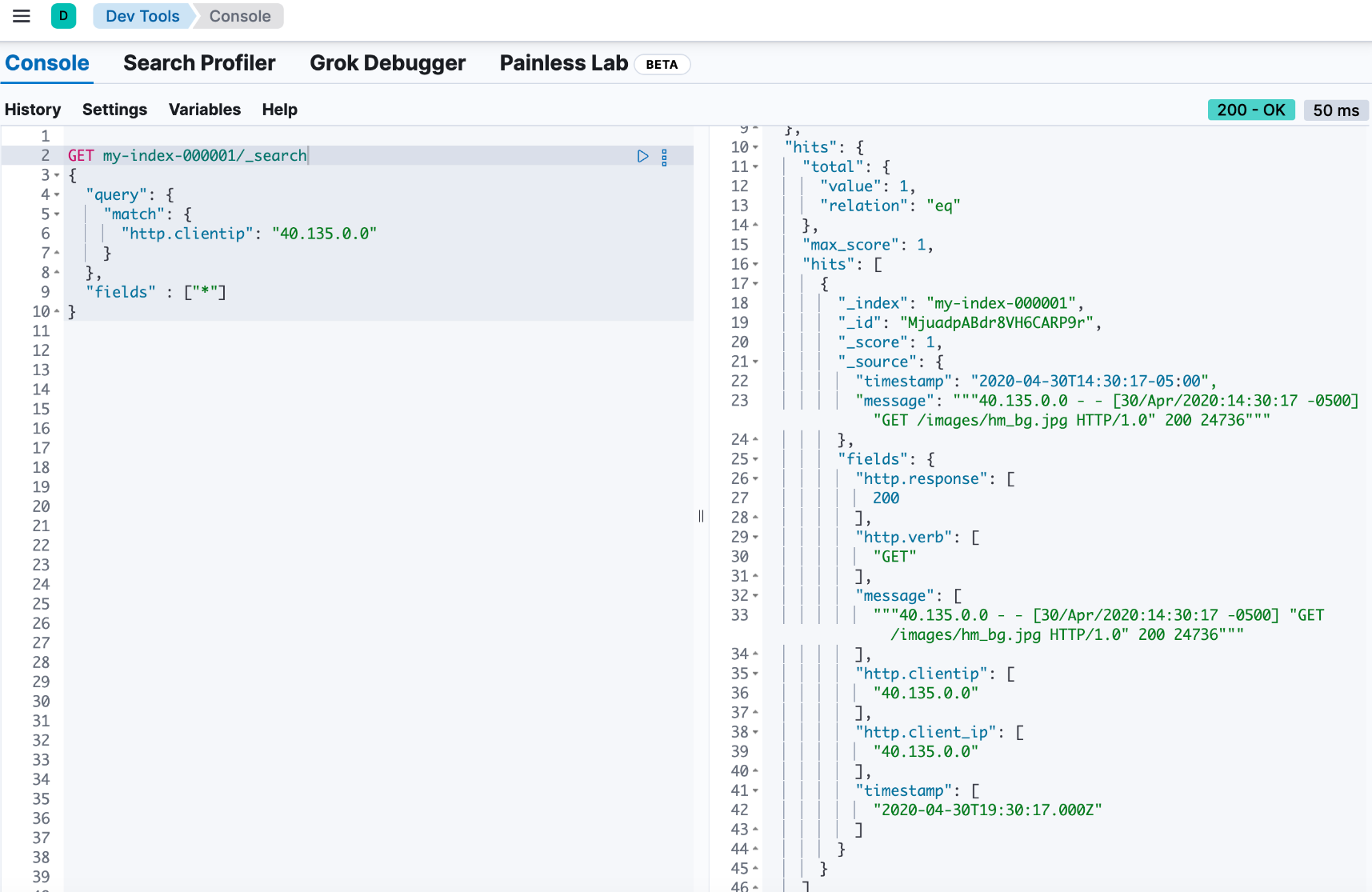

API 返回以下结果。由于 http 是一个 composite 运行时字段，因此响应包括字段下的每个子字段，包括与查询匹配的任何关联值。无需提前构建数据结构，你就可以以有意义的方式搜索和探索数据，以试验并确定要索引的字段。

另外，还记得脚本中的 if 语句吗？

if (clientip != null) emit(clientip);

如果脚本不包含此条件，则查询将在任何与模式不匹配的分片上失败。通过包含此条件，查询将跳过与 grok 模式不匹配的数据。

搜索特定范围内的文档

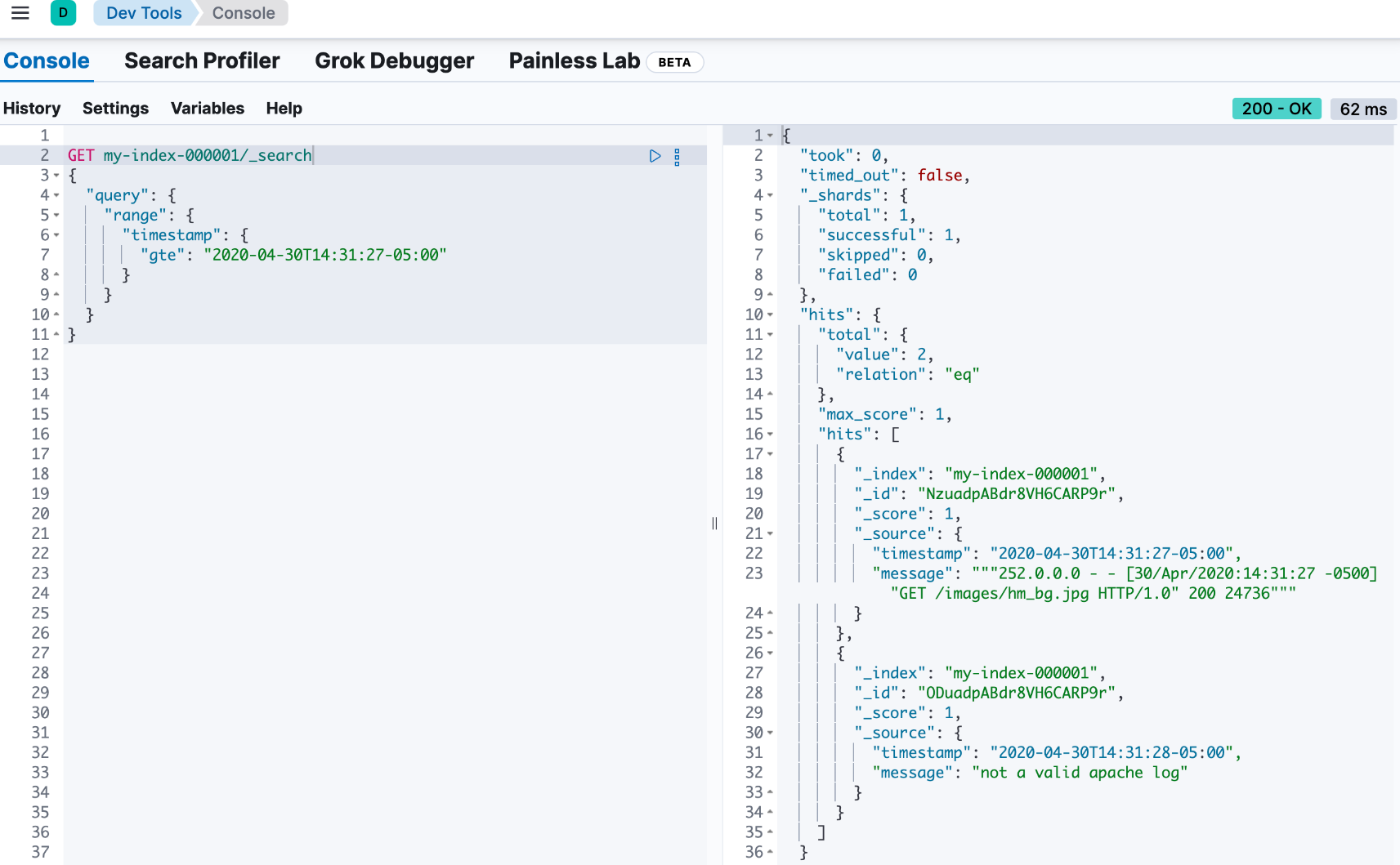

你还可以运行对时间戳字段进行操作的范围查询。以下查询将返回时间戳大于或等于 2020-04-30T14:31:27-05:00 的任何文档：

GET my-index-000001/_search { "query": { "range": { "timestamp": { "gte": "2020-04-30T14:31:27-05:00" } } } }

响应包含日志格式不匹配但时间戳在定义范围内的文档。

使用 dissect 模式定义运行时字段

如果你不需要正则表达式的强大功能，则可以使用解析模式代替 grok 模式。dissect 模式匹配固定分隔符，但通常比 grok 更快。

你可以使用 dissect 来实现与使用 grok 模式解析 Apache 日志相同的结果。你无需匹配日志模式，而是包含要丢弃的字符串部分。特别注意要丢弃的字符串部分将有助于构建成功的解析模式。

PUT my-index-000001/_mappings { "runtime": { "http.client.ip": { "type": "ip", "script": """ String clientip=dissect('%{clientip} %{ident} %{auth} [%{@timestamp}] "%{verb} %{request} HTTP/%{httpversion}" %{status} %{size}').extract(doc["message"].value)?.clientip; if (clientip != null) emit(clientip); """ } } }

类似地，你可以定义一个解剖模式来提取 HTTP 响应代码：

然后，你可以使用 http.responses 运行时字段运行查询以检索特定的 HTTP 响应。使用 _search 请求的 fields 参数来指示要检索哪些字段：

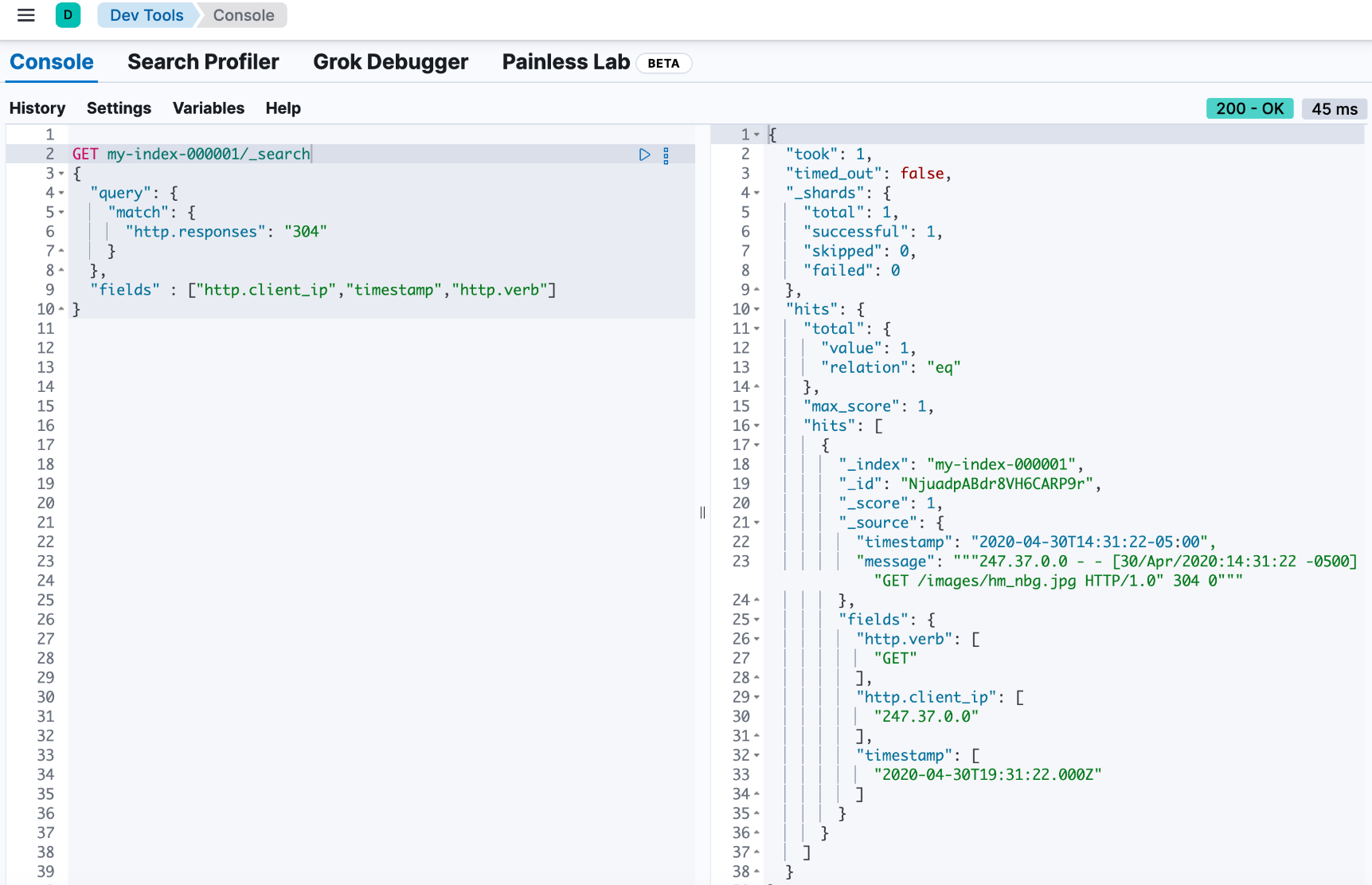

GET my-index-000001/_search { "query": { "match": { "http.responses": "304" } }, "fields" : ["http.client_ip","timestamp","http.verb"] }

响应包含一个文档，其中 HTTP 响应为 304。
