应用场景

设计一个系统来预估未来一年的广告流量，不是总流量，是任意时间段任何定向(Targeting)条件约束情况下的流量。定向条件有近百种（内容类别，设备平台，用户地域，用户人口属性等），整个时间区间不同组合数（也就是数据行数）是亿级别。目标是秒级的查询响应时间。

一个简单的数据例子如下：

存储系统选择

MySQL不是适合的选择

最容易想到的是用Mysql作为数据存放和查询引擎，由于数据行数太多，Mysql必须通过创建索引或者组合索引来加速查询。
典型的查询包含若干个定向类别，这些定向条件的组合是非常多的（top 80%的查询也会包含几十种组合），故需要创建非常多的组合索引，代价很高。
另外，对于那些没有创建组合索引的查询，查询时间完全不能接受。

为什么没有用Hbase或者Hive

Hbase本身是一个经典的基于hdfs的分布式存储系统，通常来说其是行存储的，当创建column families之后，每个column family是列存储的。在这个应用中，可以为每个定向类别（包括日期）创建一个单独的column family，但Hbase本身没有为column family创建bitmap indexing，查询速度应该会受到影响。
另外不用Hbase的一个原因是希望存储系统尽量轻量级，最好不要安装hadoop

Hive将查询转化为M/R任务，没法保证查询的快速响应（比如M/R cluster资源竞争很激烈时），而且使用Hive需要以来hadoop cluster，对这个应用来说也略微重量级。

我们需要一个高可用的分布式的列存储系统

核心需求包含2点，一是查询速度快，二是系统的拓展性好，最好是分布式的。

• 第一点要求意味着最好用column-store而不是row-store，在这个应用中，虽然定向类别有近百种，但是单次查询通常只会涉及几个。对于修改操作较少且查询往往只涉及少数几列的场景使用column-store可以获得快一个量级的查询速度。而且column-store可以通过bitmap indexing，encoding，以及compression来优化查询速度和存储开销
• 第二点要求一方面是由于我们的数据量较大，并行存储和查询可以减少时间开销，另一方面是数据量每年还在快速上涨，以后可以简单地通过加机器来应对。

对系统的其他要求比较普遍：系统可用性要高，稳定，轻量级，易于上手。

为什么Druid是适合的选择

Druid满足我们上面2点要求，其是一个开源的、分布式的、列存储系统，特别适用于大数据上的（准）实时分析统计。且具有较好的稳定性（Highly Available）。 其相对比较轻量级，文档非常完善，也比较容易上手。

Druid介绍

概念

Segment: Druid中有个重要的数据单位叫segment，其是Druid通过bitmap indexing从raw data生成的（batch or realtime）。
segment保证了查询的速度。可以自己设置每个segment对应的数据粒度，这个应用中广告流量查询的最小粒度是天，所以每天的数据会被创建成一个segment。注意segment是不可修改的，如果需要修改，只能够修改raw data，重新创建segment了

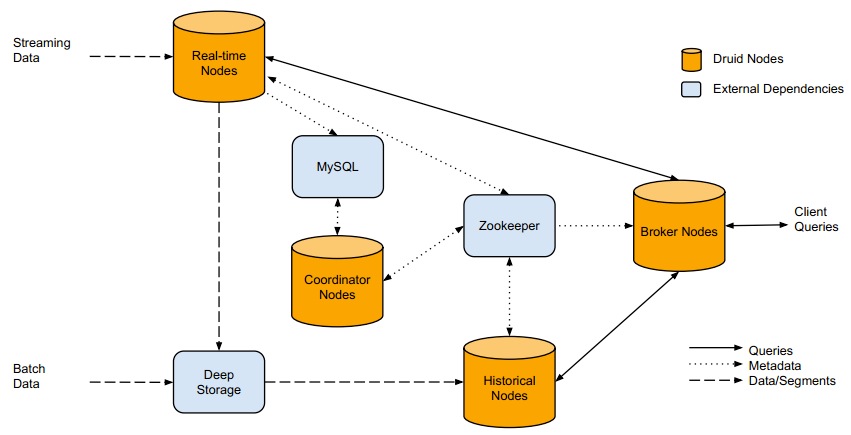

架构

Druid本身包含5个组成部分：Broker nodes, Historical nodes, Realtime nodes, Coordinator Nodes和indexing services. 分别的作用如下：

• Broker nodes: 负责响应外部的查询请求，通过查询Zookeeper将请求划分成segments分别转发给Historical和Real-time nodes，最终合并并返回查询结果给外部；
• Historial nodes: 负责’Historical’ segments的存储和查询。其会从deep storage中load segments，并响应Broder nodes的请求。Historical nodes通常会在本机同步deep storage上的部分segments，所以即使deep storage不可访问了，Historical nodes还是能serve其同步的segments的查询；
• Real-time nodes: 用于存储和查询热数据，会定期地将数据build成segments移到Historical nodes。一般会使用外部依赖kafka来提高realtime data ingestion的可用性。如果不需要实时ingest数据到cluter中，可以舍弃Real-time nodes，只定时地batch ingestion数据到deep storage；
• Coordinator nodes: 可以认为是Druid中的master，其通过Zookeeper管理Historical和Real-time nodes，且通过Mysql中的metadata管理Segments
• Druid中通常还会起一些indexing services用于数据导入，batch data和streaming data都可以通过给indexing services发请求来导入数据。

Druid还包含3个外部依赖

• Mysql：存储Druid中的各种metadata（里面的数据都是Druid自身创建和插入的），包含3张表：”druid_config”（通常是空的）, “druid_rules”（coordinator nodes使用的一些规则信息，比如哪个segment从哪个node去load）和“druid_segments”（存储每个segment的metadata信息）；
• Deep storage: 存储segments，Druid目前已经支持本地磁盘，NFS挂载磁盘，HDFS，S3等。Deep Storage的数据有2个来源，一个是batch Ingestion, 另一个是real-time nodes；
• ZooKeeper: 被Druid用于管理当前cluster的状态，比如记录哪些segments从Real-time nodes移到了Historical nodes；

查询

Druid的查询是通过给Broker Nodes发送HTTP POST请求（也可以直接给Historical or Realtime Node），具体可见Druid官方文档。查询条件的描述是json文件，查询的response也是json格式。Druid的查询包含如下4种：

• Time Boundary Queries: 用于查询全部数据的时间跨度
• groupBy Queries: 是Druid的最典型查询方式，非常类似于Mysql的groupBy查询。query body中几个元素可以这么理解：
  • “aggregation”: 对应mysql”select XX from”部分，即你想查哪些列的聚合结果;
  • “dimensions”: 对应mysql”group by XX”，即你想基于哪些列做聚合;
  • “filter”: 对应mysql”where XX”条件，即过滤条件；
  • “granularity”: 数据聚合的粒度;
• Timeseries queries: 其统计满足filter条件的”rows”上某几列的聚合结果，相比”groupBy Queries”不指定基于哪几列进行聚合，效率更高;
• TopN queries: 用于查询某一列上按照某种metric排序的最常见的N个values;

本文小结

1. Druid是一个开源的，分布式的，列存储的，适用于实时数据分析的系统，文档详细，易于上手；
   • Druid在设计时充分考虑到了Highly Available，各种nodes挂掉都不会使得druid停止工作（但是状态会无法更新）；
   • Druid中的各个components之间耦合性低，如果不需要streaming data ingestion完全可以忽略realtime node；
   • Druid的数据单位Segment是不可修改的，我们的做法是生成新的segments替换现有的；
   • Druid使用Bitmap indexing加速column-store的查询速度，使用了一个叫做CONCISE的算法来对bitmap indexing进行压缩，使得生成的segments比原始文本文件小很多；
2. 在我们的应用场景下（一共10几台机器，数据大概100列，行数是亿级别），平均查询时间<2秒，是同样机器数目的Mysql cluter的1/100 ~ 1/10；
3. Druid的一些“局限”：
   • Segment的不可修改性简化了Druid的实现，但是如果你有修改数据的需求，必须重新创建segment，而bitmap indexing的过程是比较耗时的；
   • Druid能接受的数据的格式相对简单，比如不能处理嵌套结构的数据
