使用eBPF加速阿里云服务网格ASM

背景

随着云原生应用架构的快速发展，微服务架构已经成为了构建现代应用的主要方式之一。而在微服务架构中，服务间的通信变得至关重要。为了实现弹性和可伸缩性，许多组织开始采用服务网格技术来管理服务之间的通信。

Istio作为目前最受欢迎的服务网格之一，提供了一套强大的功能，以简化服务网格的管理和操作。它通过引入一组专门的代理（即Sidecar）来实现在服务之间进行流量管理、监控和安全控制等功能。

在Istio中，Sidecar是一种特殊的代理，它与每个服务实例一起部署，并负责处理该实例与其他服务之间的通信。它位于服务容器内部，与应用程序实例一同运行，并通过拦截和转发网络流量来提供服务网格的功能。

然而，正因为Sidecar与每个服务实例一同运行，它也可能引入一些潜在的性能问题，其中一个主要问题就是延迟。

由于每个服务实例都需要与其对应的Sidecar进行通信，这增加了请求路径的长度和网络延迟。此外，Sidecar还要负责执行各种功能，如流量管理、监控和安全控制等，这也会对性能产生一定的影响。

针对Sidecar引入的延迟问题，业内常用采用eBPF sockops 技术来优化，在同一个节点下，短路两个进程间的socket 通信，也就是让tcp 报文不用经过TCP/IP 协议栈。 加速后的流量路径示意图如下：

阿里云服务网格最近上线了sidecar 加速组件, 接下来我们来测试验证下，特别是对比其开启前后实际的加速效果。

安装部署和环境介绍

环境准备

首先，按照文档，创建一个ASM 实例，笔者采用当前ASM 最新版本v1.18 企业版

然后，创建一个ACK 集群，ASM sidecar 加速组件仅支持ACK 托管版本和ACK 专有版本集群。笔者创建了一个ACK托管版本实例 ，版本使用v1.26, 集群包含3节点，节点操作系统镜像使用了文档推荐的Alibaba Cloud Linux3。并把ACK 添加到ASM 实例下。

环境信息如下：

• ✅ASM 实例

• ✅ACK 集群

网络CNI 插件选用了terway

部署测试例子

这里采用了从istio 官方的benchmark 工具下抽离出的简化版压测程序。

--- apiVersion: v1 kind: Service metadata: name: fortioserver spec: ports: - name: http-echo port: 8080 protocol: TCP - name: tcp-echoa port: 8078 protocol: TCP - name: grpc-ping port: 8079 protocol: TCP selector: app: fortioserver type: ClusterIP --- apiVersion: apps/v1 kind: Deployment metadata: labels: app: fortioserver name: fortioserver spec: selector: matchLabels: app: fortioserver template: metadata: labels: app: fortioserver annotations: sidecar.istio.io/proxyCPULimit: 2000m proxy.istio.io/config: | concurrency: 2 spec: containers: - name: captured image: fortio/fortio:latest_release ports: - containerPort: 8080 protocol: TCP - containerPort: 8078 protocol: TCP - containerPort: 8079 protocol: TCP --- apiVersion: v1 kind: Service metadata: annotations: service.beta.kubernetes.io/alibaba-cloud-loadbalancer-health-check-switch: "off" name: fortioclient spec: ports: - name: http-report port: 8080 protocol: TCP selector: app: fortioclient type: LoadBalancer --- apiVersion: apps/v1 kind: Deployment metadata: labels: app: fortioclient name: fortioclient spec: selector: matchLabels: app: fortioclient template: metadata: annotations: sidecar.istio.io/proxyCPULimit: 4000m proxy.istio.io/config: | concurrency: 4 labels: app: fortioclient spec: affinity: podAffinity: requiredDuringSchedulingIgnoredDuringExecution: - labelSelector: matchExpressions: - key: app operator: In values: - fortioserver topologyKey: "kubernetes.io/hostname" containers: - name: captured volumeMounts: - name: shared-data mountPath: /var/lib/fortio image: fortio/fortio:latest_release args: - report ports: - containerPort: 8080 protocol: TCP volumes: - name: shared-data emptyDir: {}

根据Sidecar Acceleration 组件文档提示，组件开启不能加速已有存量TCP 连接，因此，笔者通过DestinationRule 配置了 客户端侧的相关连接池配置，通过设置连接的空闲时间30s 来保证前后多轮测试，连接总是新建的。（前后两轮测试间隔30s 以上即可）

apiVersion: networking.istio.io/v1alpha3 kind: DestinationRule metadata: name: fortioserver spec: host: fortioserver.default.svc.cluster.local trafficPolicy: connectionPool: tcp: maxConnections: 100 http: idleTimeout: 30s

拷贝如上yaml ，kubectl apply 即可。注意部署前已将default namespace 开启了sidecar自动注入。

压测模型： 很简单就是 fortioclient -> fortioserver , 注入sidecar 后，压测流量路径变为：

[ fortioclient -> sidecar ] -> [ sidecar -> fortioserver ]

Yaml 配置简单说明如下：

1） 考虑到envoy 路由和负载均衡能力大部分功能由 outbound sidecar 起作用，上述配置特意调大了 outbound sidecar 的CPU ，设置其CPU limit为4000m, concurrency 对应调整为4 （性能最优），避免压测客户端成为瓶颈。

2.   为了测试多阶段都能加速的效果，特意通过pod 亲和性将fortioclient 和 fortioserver 调度到同一个节点。

3）每一轮的压测结果可以通过fortioclient 的 8080 端口访问进行查看。

压测方法：

1)  http 请求性能压测

kubectl exec deployment/fortioclient -c captured -- fortio load -c 64 -qps 14000 -t 30s -a -r 0.00005 -httpbufferkb=64 -labels http-after-install-acceleration-perf-test-1 http://fortioserver:8080/echo?size=1024

2) tcp 请求性能压测

kubectl exec deployment/fortioclient -c captured -- fortio load -c 64 -qps 0 -t 30s -a -r 0.00005 -labels tcp-after-install-acceleration-perf-test-1 tcp://fortioserver:8078

其中labels 是对应这一轮压测的名称，可用于区别多轮压测结果。

qps 需要根据实际压测场景进行调整。设置为0 表示无上限。设置为非零表示采用固定QPS 进行压测。

fortio 相关参数含义可以参考官方链接文档： https://github.com/fortio/fortio

性能测试

为了避免压测时相关干扰信息，可以将日志暂时关闭。在ASM 控制台的可观测配置下操作关闭即可。

首先进行一轮环境的QPS 上限测试。对比开启前后的QPS 是否有提升。

压测相关参数设置：

• 64 并发
• QPS 不设上限
• 持续压测30s
• http payload 1024 (1KB) size

kubectl exec deployment/fortioclient -c captured -- fortio load -c 64 -qps 0 -t 30s -a -r 0.00005 -httpbufferkb=64 -labels http-after-install-acceleration-perf-test-1 http://fortioserver:8080/echo?size=1024

压测结果：

也可以通过fortioclient 的loadbalancer ip 访问查看相关直方图，可以看到大部分请求的latency 分布情况。

测试开启 Sidecar Acceleration加速组件后效果：

在ACK 控制台的组件管理菜单下找到加速组件，点击安装；

安装提示成功后，再次使用同样的压测命令进行压测：

kubectl exec deployment/fortioclient -c captured -- fortio load -c 64 -qps 0 -t 30s -a -r 0.00005 -httpbufferkb=64 -labels http-after-install-acceleration-perf-test-1 http://fortioserver:8080/echo?size=1024

压测结果：

开启前后对比：

从QPS 角度来看，13521 / 11461.0 = 1.179739987784661， 18% 左右的QPS 提升。

Latency 角度来看: 4.732/5.583 = 0.8475729894322049, 平均 AVG latency 降低16% 左右。

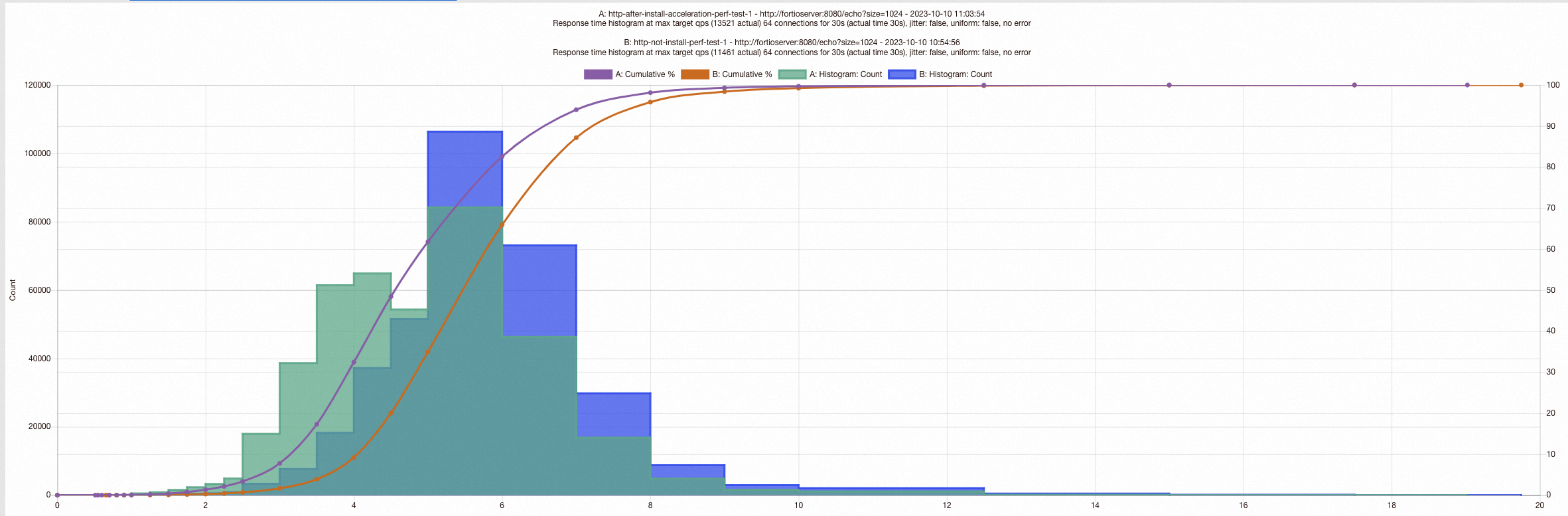

我们可以通过fortio UI 提供的直方图可以直观地看出，加速组件开启后，延迟更低，大部分请求在低延时区域。 未开启加速组件之前的请求，对比有超出一部分请求在较高的延时区域。

笔者进行了多轮压测，排除了相关环境抖动因素。

调整并发进行多轮压测，QPS 基本提升都能保证在15% 左右。

然后，再次进行了一组TCP 的压测对比

压测相关参数配置：

• 64 并发
• 1024 payload
• 持续压测30s

开启前：

执行如下命令进行压测;

kubectl exec deployment/fortioclient -c captured -- fortio load -c 64 -qps 0 -t 30s -a -r 0.00005 --payload-size 1024 -labels tcp-not-install-acceleration-perf-test-1 tcp://fortioserver:8078

进行多轮压力测试，多轮压测差异不大，排除干扰信息。

开启后：

执行如下命令：

kubectl exec deployment/fortioclient -c captured -- fortio load -c 64 -qps 0 -t 30s -a -r 0.00005 --payload-size 1024 -labels tcp-after-install-acceleration-perf-test-1 tcp://fortioserver:8078

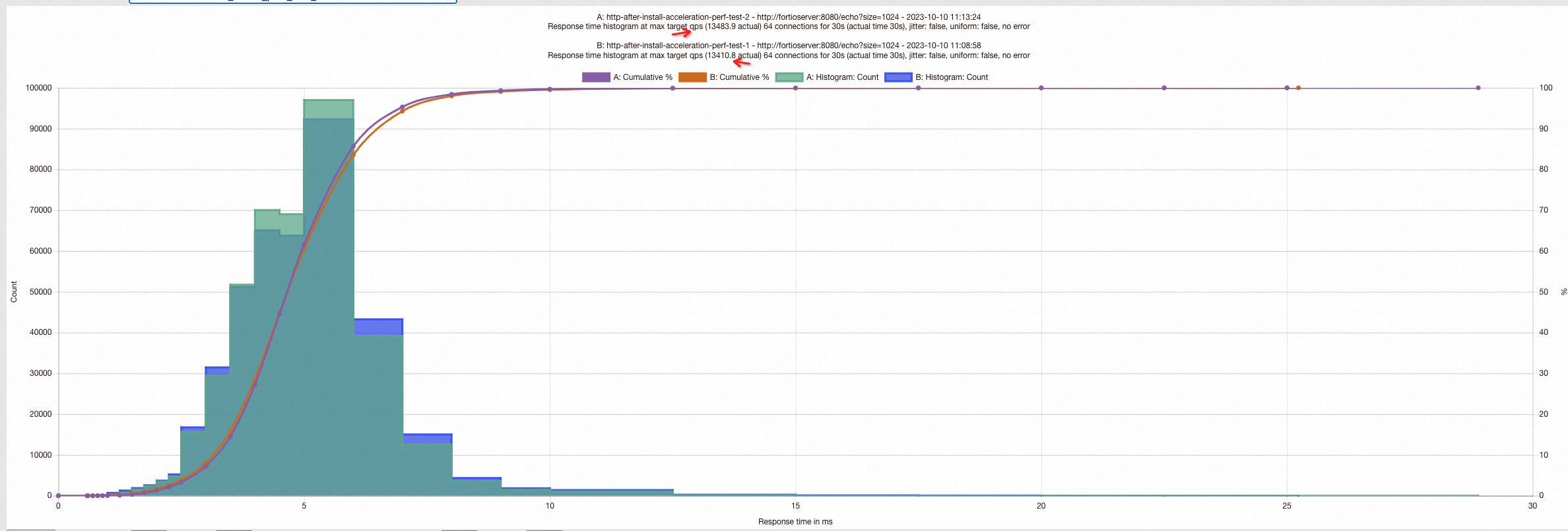

开启前后直方图对比：

QPS 前后对比：

85665/54564.9 = 1.5699653073679234 , 50%多的QPS 提升，这是因为对于TCP 来说，sidecar/envoy 仅做tcp 负载均衡纯转发，不用做HTTP报文解析。

因此，在这种场景下，报文通过TCP/IP 协议栈所占用的时间比重相对较高。我们通过Latency 对比也可以看出。

Latency 前后对比：

0.746 ms / 1.172.ms = 0.636 ，接近40% 的latency 降低。

总结

服务网格下的Sidecar 代理业务服务的收发请求，并提供业务层面的流量控制（路由）、负载均衡等功能，会引入一定的Latency 延迟。 通过eBPF 技术（部署sidecar 加速组件）将同节点下两个进程间的TCP 报文进行socket 短路可以提升一定的性能，HTTP 场景下QPS 可提升15% 左右, 有效地降低业务请求的Latency 。

实际业务场景下，对于Latency 敏感型的业务，我们可以通过pod 亲和性将上下游的依赖服务部署在同一个节点，采用Sidecar Acceleration Using eBPF 组件来保证服务更低的Latency 和 更高的QPS 。
