用 Shader 写个完美的波浪~

日期：2020-09-08点击：495收藏

前言

皮皮最近接到了一个小需求：

👧美术小姐姐：皮皮皮皮，你会不会做奶茶？

😱我：？？？

👧美术小姐姐：就是那种，奶茶的轮廓加上动态水波纹~

🙄我：吓死我还以为让我做喝的奶茶...

👧美术小姐姐：炒鸡多图片都需要这种效果，用动画的话工作量太大了！

🤓我：波浪效果是吧，小意思，一个月的奶茶就够了，或者扫码提需求~

👧美术小姐姐：皮？🔨🔨🔨

🤪我：卒~

俗话说：遇事不决，量子力学写虽得儿。

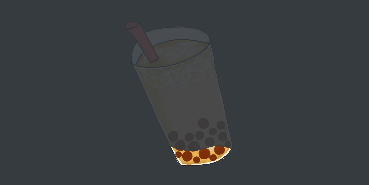

根据我多年喝奶茶的经验，像这种效果用 Shader 做就再简单不过了，最终的效果如下：

趁此机会，本篇文章就来与小伙伴们分享动态波浪 Shader 的原理和制作思路吧。

要注意的是，这是一篇偏入门的文章，写得会相对比较详细，尽量让不懂 Shader 的小白也可以看懂，这也是我写文章的一贯风格。

好了，话不多说，进入正题~

正文

🧐整体思路

看到波浪的表现特点我第一时间想到的就是正弦曲线（或者说是正弦波，又让我想起了示波器）。

🔢正弦曲线（Sinusoid）

「正弦曲线」是三角函数中的一种正弦（Sine）比例的曲线。正弦曲线表现为一条波浪线，形状犹如海上完美的波浪。

标准的正弦函数公式为：

正弦函数属于周期函数，其值域为 [-1, 1]。

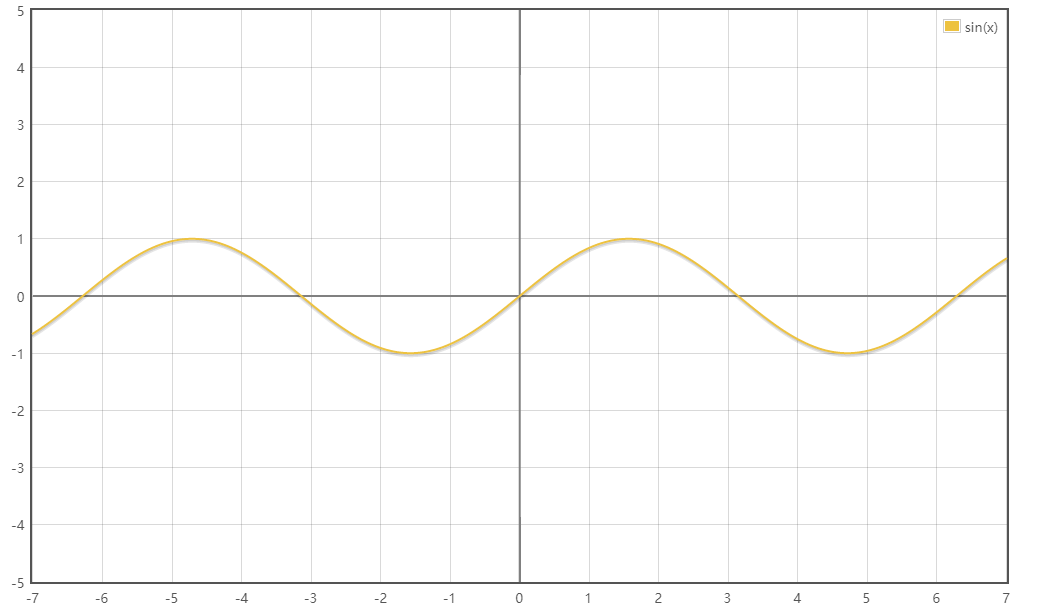

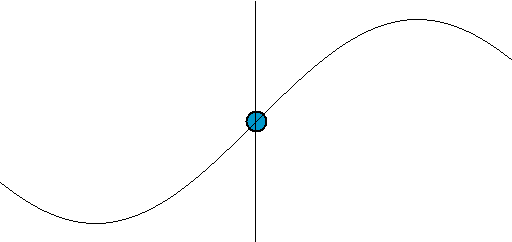

如下图就是一个纯正标准的正弦曲线：

而一般我们常用的正弦曲线公式为：

这条公式比标准公式多了几个常数，含义如下：

A： 「振幅（Amplitude）」，曲线最高点与最低点的差值，表现为曲线的整体高度
ω： 「角速度（Angular Velocity）」，控制曲线的周期，表现为曲线的紧密程度
φ： 「初相（Initial Phase）」，即当 x = 0 时的相位，表现为曲线在坐标系上的水平位置
k： 「偏距（Offset）」，表现为曲线在坐标系上的垂直位置

相位（Phase）：上方公式中的 ωx±φ 部分称为相位，相位发生在周期性的运动之中，最直接的理解就是角度。

☕稍加思索

有了公式之后，我们可以尝试调整其中的常数来改变函数曲线的形态。

在查看下方的示例时，请尝试将「曲线形态的变化」与「右上角公式的变化」关联起来。

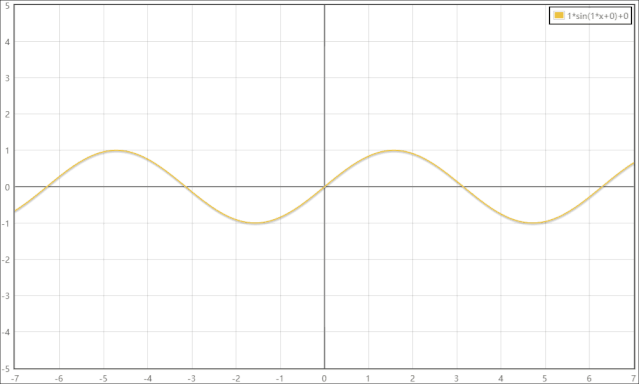

改变曲线的高度

我们可以调整常数 A（振幅）来改变曲线的值域（值域为 [-A, A]）：

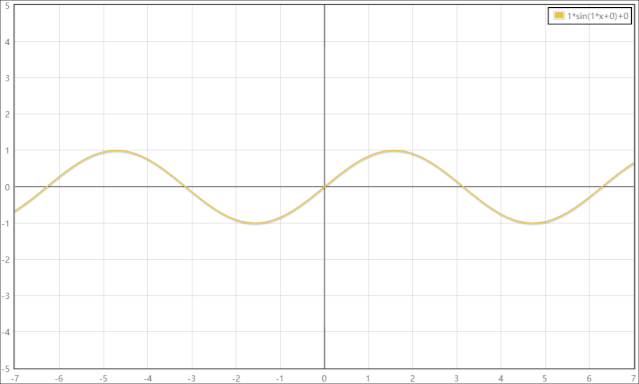

改变曲线的周期

我们可以调整常数 ω（角速度）来改变曲线的周期：

改变曲线的水平位置

我们可以调整常数 φ（初相）来改变曲线的水平位置：

多说一句

其实对于“曲线的水平位置”这个描述是不太准确的，因为初相实际上改变的是当 x = 0 时的相位，也就直接影响函数曲线在 x = 0 处的位置。

所以说曲线的位置并没有真正改变，而只是曲线的形态发生了改变。

但是由于正弦曲线的周期性特点，曲线的这种形态变化看起来像是曲线进行了位移。

改变曲线的垂直位置

我们可以调整常数 k（偏距）来改变曲线的垂直位置：

🤠动手实现

明白了正弦曲线的特性之后，接下来我们需要做的就是在代码中运用正弦函数。

慢着！正弦曲线确实如海上完美的波浪般优美，但是正弦曲线是静态的，我们要的波浪是动态的啊！

🌊如何让曲线动起来

别慌！还记得我们可以调整「初相」来改变曲线的“水平位置”吗？

既然如此，我们可以给初相加入「时间因素」，使得 y 值可以随着时间的增加发生「周期性变化」，看起来就像是曲线在进行“水平位移”。

就像这样：

得到新的公式

加入时间因素 t 后的曲线公式：

🧩On Shadertoy

小贴士：由于 GLSL ES 没有办法进行调试，所以写 Shader 时可以先在 Shadertoy 中编写并在线预览，显著提高效率。

「一切尽在注释中，简单详细且直观。」

主函数代码如下：

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
 // 将像素坐标归一化（区间 [0.0, 1.0]）
 // iResolution 是 Shadertoy 提供的视口分辨率全局变量（类型：vec3）
 vec2 uv = fragCoord / iResolution.xy;

  // 振幅（控制波浪顶端和底端的高度）
 float amplitude = 0.05;

  // 角速度（控制波浪的周期）
 float angularVelocity = 10.0;

 // 频率（控制波浪移动的速度）
 float frequency = 10.0;

 // 偏距（设为 0.5 使得波浪垂直居中于屏幕）
 float offset = 0.5;

  // 初相位（正值表现为向左移动，负值则表现为向右移动）
 // iTime 是 Shadertoy 提供的运行时间全局变量（类型：float）
 float initialPhase = frequency * iTime;

 // 代入正弦曲线公式计算 y 值
 // y = Asin(ωx ± φt) + k
 float y = amplitude * sin((angularVelocity * uv.x) + initialPhase) + offset;

 // 区分 y 值上下部分，设置不同颜色
 vec4 color = uv.y > y ? vec4(0.0, 0.0, 0.0, 1.0) : vec4(0.0, 0.7, 0.9, 1.0);

 // 输出到屏幕
 fragColor = color;
}

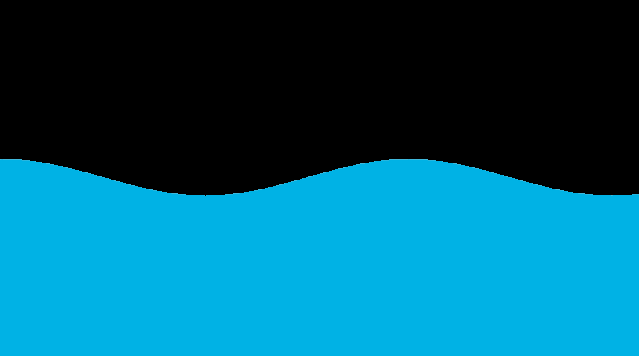

预览效果如下（🌊是不是有内味儿了）：

在线预览：https://www.shadertoy.com/view/ttSfRh

🥥On Cocos Creator

我们主要关注片段着色器部分，这里就不展示整个 Effect 文件的代码了，直接上传送门吧。

Effect 文件：https://gitee.com/ifaswind/eazax-ccc/blob/master/resources/effects/eazax-sine-wave.effect

代码核心其实就是套用了公式，我们代码注释一起看吧。

「一切尽在注释中，简单详细且直观。」

片段着色器代码如下：

CCProgram fs %{
 precision highp float;

 // 引入 Cocos Creator 内置的全部变量
 #include <cc-global>

 // 顶点颜色（来自顶点着色器）
 in vec4 v_color;
 // UV 坐标（来自顶点着色器）
 in vec2 v_uv0;

 // 纹理
 uniform sampler2D texture;

 // 自定义属性
 uniform Properties {
 float amplitude; // 振幅
 float angularVelocity; // 角速度
 float frequency; // 频率
 float offset; // 偏距
 };

 void main () {
 // 保存顶点颜色
 vec4 color = v_color;

 // 叠加纹理颜色
 color *= texture(texture, v_uv0);

  // 直接丢弃原本就透明的像素
 if (color.a ==  0.0) discard;

 // 初相位（正值表现为向左移动，负值则表现为向右移动）
 // cc.time 是 Cocos Creator 提供的运行时间全局变量（类型：vec4）
 float initiaPhase = frequency * cc_time.x;

 // 代入正弦曲线公式计算 y 值
 // y = Asin(ωx ± φt) + k
 float y = amplitude * sin(angularVelocity * v_uv0.x + initiaPhase) + offset;

 // 丢弃 y 值以上的像素（左上角为原点 [0.0, 0.0]）
 if (v_uv0.y < y) discard;

 // 输出颜色
 gl_FragColor = color;
 }
}%

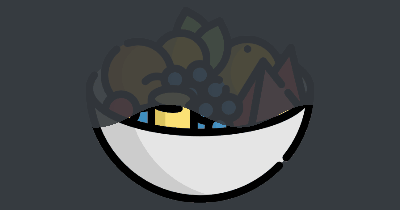

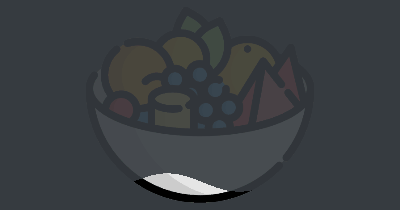

运行效果如下：

使用 cc.tween 动态改变高度（偏距）实现波浪进度条：

cc.tween(this.sineWave)
    .to(3, { height: 1 })
    .to(0.5, { amplitude: 0 })
    .start();

在线预览：https://ifaswind.gitee.io/eazax-cases?case=sineWave

SineWave 组件：https://gitee.com/ifaswind/eazax-ccc/blob/master/components/effects/SineWave.ts
