【走进小程序原理】揭秘组件同层渲染

日期：2020-08-20点击：571收藏

阅读本文的收获：为什么我的小程序组件不能随着页面滚动？为什么组件层级不对？我该如何解决？

在日常开发中，我们总能在小程序的开发文档里看到种种组件：

基础组件：小程序框架层开发

自定义组件：开发者or小程序官方，基于基础组件进行二次开发

动态库组件：小程序官方开发的、以动态库形式发布的组件，其本质依然是自定义、基础组件

......

综上：就像是盖楼，框架开发的基础组件，是小程序所有组件建筑的地基，我们今天要聊的正是它。

基础组件实现

前置名词解释

NA：Native App的缩写，是基于智能手机本地操作系统如iOS、Android、WP并使用原生程式编写运行的第三方应用程序，一般开发语言为JAVA、C++、Objective-C、Swift

NA 组件：也称原生组件，是Android、ios 等NA客户端开发的控件

H5组件：是指HTML5语言编写的web组件

webview：用来在NA代码中展示web页面，有点类似web中的iframe，ios、Android中分别采取WKWebView和WebView控件实现。

前置特性解释

小程序前端框架，会将开发者实现的小程序布局转换成标准 HTML 布局；

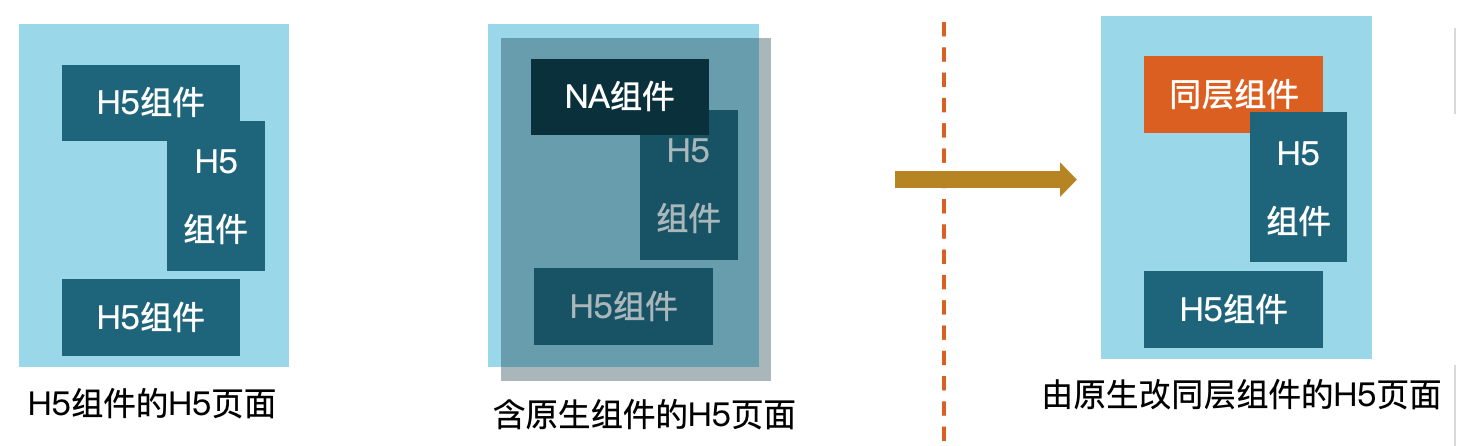

NA 组件与webview在两个层级（如下图1.1）

在客户端代码中，后插入的NA组件，层级高于之前的NA组件

框架层的基础组件，是基于H5组件和NA组件实现的。

比如小程序中的 canvas、map、animation-view、textarea、cover-view、cover-image、camera、video、live-player、input 这些都是原生组件。

相比于H5组件，NA组件不仅可以提供H5组件无法实现的一些功能，还能提升用户体验上的流畅度，又因为减少了客户端代码与webview通信的流程，降低了通信开销。

简单来说，NA组件功能全、速度快、开销少；然而，命运赠送的礼物，早已在暗中标好了价格——原生组件并不是十全十美，它付出了其他代价。

图1.1

由于原生组件脱离在 webview 渲染流程外，因此在使用时有以下限制：

原生组件的层级是最高的：页面中的其他组件无论设置 z-index 为多少，都无法盖在原生组件上；
部分 CSS 样式无法应用于原生组件；

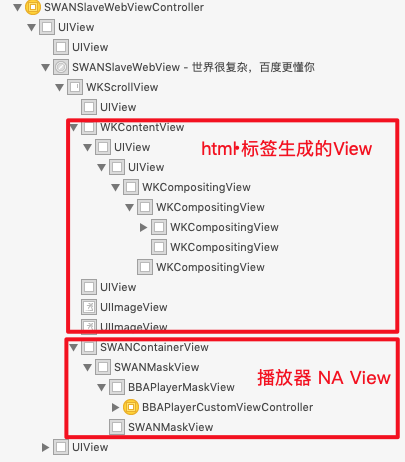

原生组件无法在 scroll-view、swiper、picker-view、movable-view 中使用：因为如果开发者在可滚动的DOM区域，插入原生组件作为其子节点，由于原生组件是直接插入到webview外部的层级，与DOM之间没有关联，所以不会跟随移动也不会被裁减

这也就解释了，为什么你在使用一些原生组件时，会出现组件不随着页面滚动或是层级永远最高的bug。

.......是不是有点难搞？

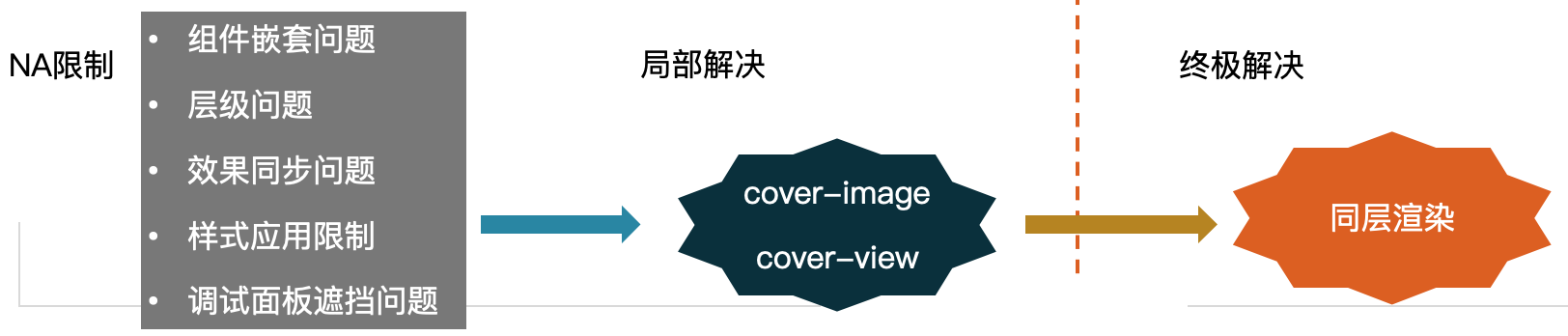

解决NA的限制

解决这个问题不是一蹴而就的，它也有自己的历史进程：

cover-image和cover-view，是局部解决方案：由于在客户端中，后插入的原生组件层级高于前面的原生组件，所以把想覆盖原生组件的内容，用一个原生组件包裹后插入，从而hack解决。

但这样做，就像是写css的时候，写了一堆!important，并不是一个优雅的解决方案，后面提到的同层渲染才是终极大杀器。

同层渲染

为了解决原生组件的层级问题，同时尽可能保留 NA 组件的优势，小程序客户端、前端及浏览内核团队一起制定了一套解决方案：由于此方案的控件并非绘制在 NA 贴片层，而是绘制在 WebView 所渲染的页面中，与其他 HTML 控件在同一层级，因此称为「同层渲染」；在支持同层渲染后，原生组件与其它H5组件可以随意叠加，层级的限制将不复存在。

Android 同层渲染原理

前置特性解释

T7：T7内核是百度手机浏览器基于Blink研发的浏览内核

ZeusPlugin：T7浏览器内核的一个插件机制，可用来解析或发送前端、客户端指令，作为两者通信的中枢

swanCore：小程序前端框架

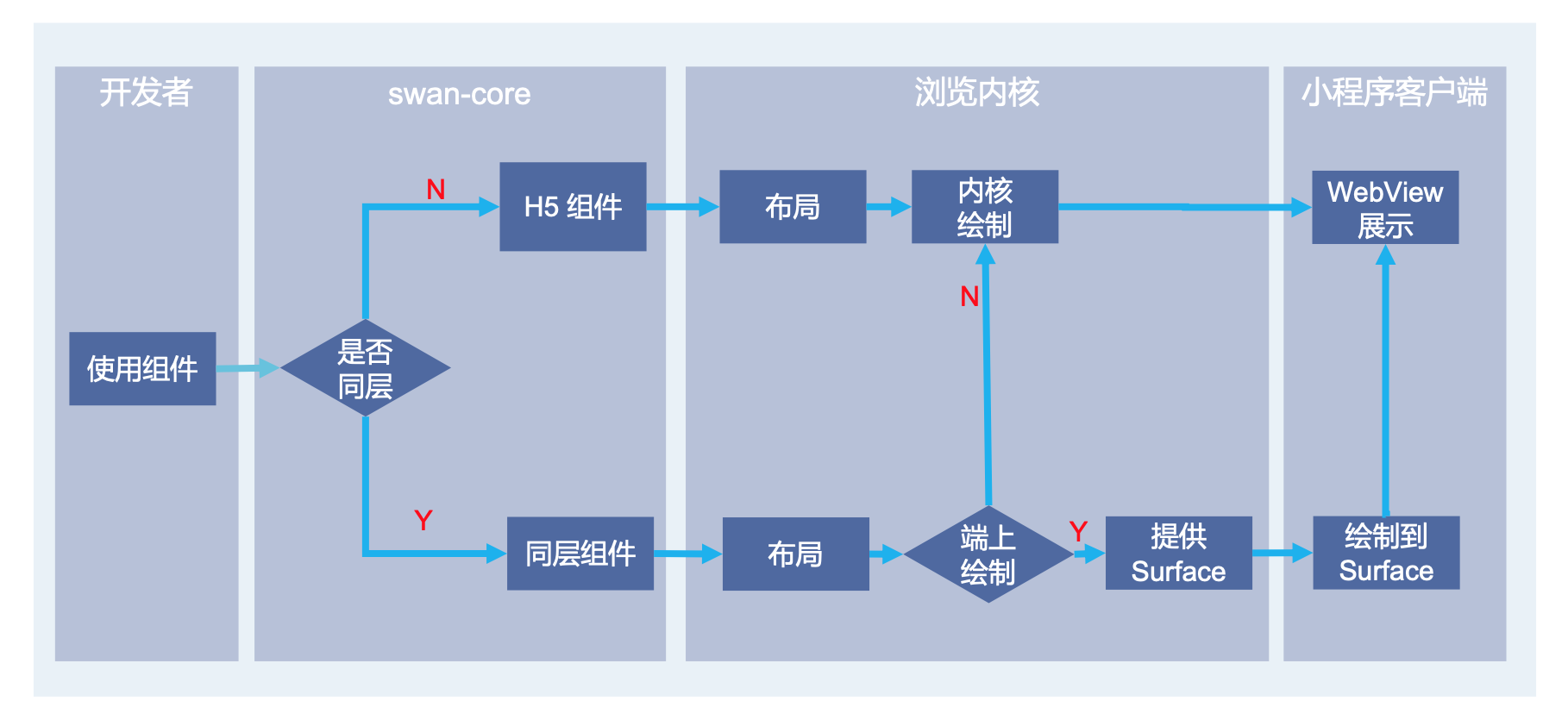

小程序在 Android 端采用 T7 浏览内核作为渲染层，内核提供了 ZeusPlugin 指令系统。

由 SwanCore 将开发者实现的小程序布局转换成标准 HTML 布局，并对同层渲染的组件增加标识；
T7 浏览内核渲染页面时，识别到标识，则认为此组件为同层组件；
T7 浏览内核根据需求为同层组件扩展方法和属性，供前端 SwanCore 调用；
扩展的能力部分由浏览内核实现，也可通过小程序客户端的能力实现，根据能力具体内容而定。

ios 同层渲染原理

前置名词

WKWebView：NA组件，用来在NA代码中展示web页面，它在内部采用的是分层方式进行渲染

Compositing Layer：NA合成层，内核一般会将多个webview内的 DOM 节点渲染到一个 Compositing Layer 上，因此合成层与 DOM 节点之间不存在一对一的映射关系

WKChildScrollView：也是NA组件，但 WebKit 内核已经处理了它与其他 DOM 节点之间的层级关系，与 webview内的DOM 节点存在映射关系

前置特性

当把一个webview内的 DOM 节点的 CSS 属性设置为 overflow: scroll （低版本需同时设置 -webkit-overflow-scrolling: touch）之后，NA的WKWebView 会为其生成一个对应的 WKChildScrollView

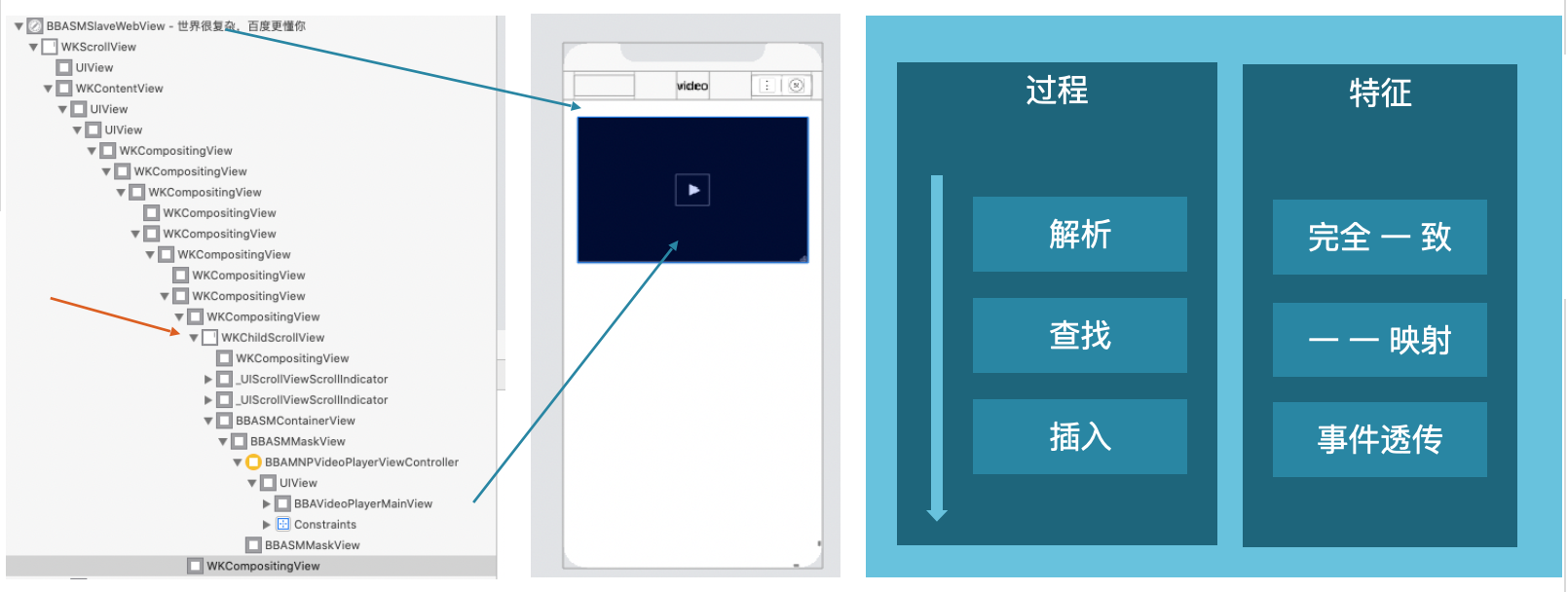

iOS 端同层渲染，也正是基于 WKChildScrollView 实现的，大致流程如下：

小程序前端，在webview内创建一个 DOM 节点并设置其 CSS 属性为 overflow: hidden 且 -webkit-overflow-scrolling: touch；
前端通知客户端查找到该 DOM 节点对应的原生 WKChildScrollView 组件；
将原生组件挂载到该 WKChildScrollView 节点上作为其子 View；
WebKit 内核已经处理了WKChildScrollView与对应DOM 节点之间的层级关系。
通过上述流程，小程序的NA组件就被插入到 WKChildScrollView 了，也即是在步骤1 创建的那个 DOM 节点映射的原生 WKChildScrollView 节点。此时，修改这个 DOM 节点的样式属性同样也会应用到原生组件上。因此，同层渲染的原生组件与普通的H5组件表现并无二致。
